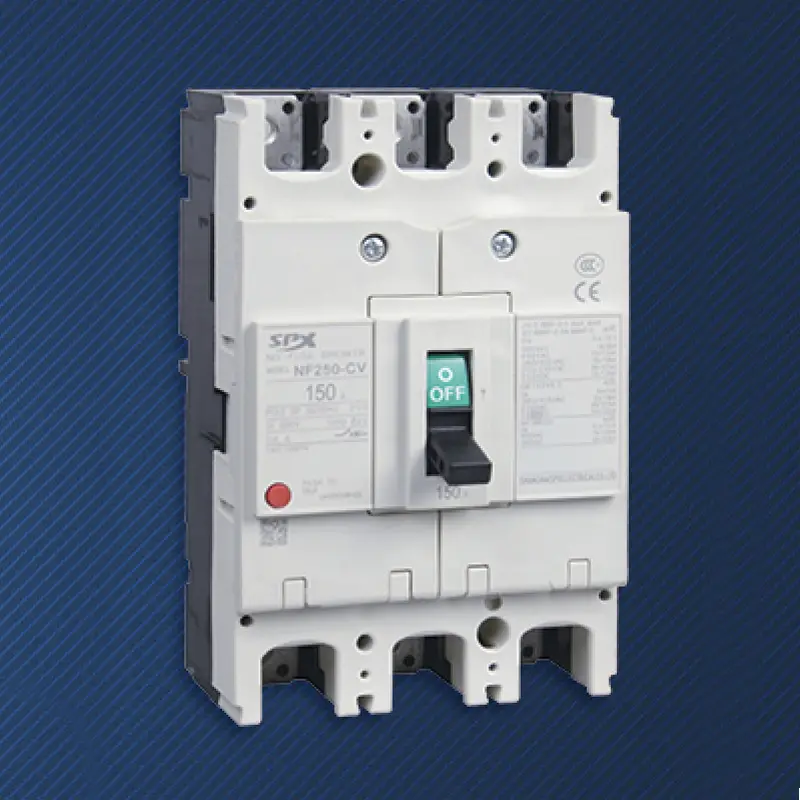

복잡한 배전 네트워크에서 200A 전류 노드는 주 배전 캐비닛을 여러 개의 대규모 분기 부하와 연결하거나 중요한 생산 장비를 직접 보호하는 경우가 많습니다. SPX 공장의 고품질 3P 200A 몰드 케이스 회로 차단기 MCCB는 이러한 책임을 수행하도록 설계되었습니다. 이는 회로의 온-오프 스위치일 뿐만 아니라 배전 시스템에서 단계적이고 선택적인 보호 전략을 구현하기 위한 핵심 실행 단위이기도 합니다. 소형 회로 차단기에 비해 성능과 조정성이 뛰어나고 프레임 회로 차단기에 비해 유리한 특성을 갖춘 이 제품은 보호 성능, 시스템 조정 및 비용 간의 균형을 성공적으로 달성했으며 현대 배전 설계에 없어서는 안 될 백본 구성 요소입니다.
3P 200A 배선용차단기 MCCB 모델은 전자릴리스 기능을 탑재하여 장지연, 단지연, 순시 3단계 보호를 지원합니다. 짧은 지연시간과 전류값을 정밀하게 설정함으로써 하위차단기와의 완전한 선택적 협력이 가능하고, 고장 발생 시 고장난 회로만 격리하며, 시스템의 다른 부분에 지속적인 전원공급을 보장할 수 있습니다.
열 자기 및 전자 과부하 보호 설정을 모두 조정할 수 있으므로 엔지니어는 실제 케이블 전류 전달 용량 및 부하 특성을 정확하게 일치시켜 오작동을 방지하고 보호 효과를 최적화할 수 있습니다.
맞춤형 3P 200A 몰드 케이스 회로 차단기 MCCB는 최대 35kA~50kA의 최대 단락 차단 용량을 제공하여 중형 배전 시스템의 잠재적인 단락 오류를 안정적으로 차단하고 업스트림 및 다운스트림 전기 장비를 효과적으로 보호할 수 있습니다.
상태 표시, 원격 제어, 시스템 연동 등 다양한 요구 사항을 충족시키기 위해 보조 접점, 경보 접점, 션트 릴리스, 부족 전압 릴리스 등을 설치하는 것이 편리합니다.
공장 작업장 배전 캐비닛에서 3P 200A 몰드 케이스 회로 차단기 MCCB는 특정 영역 또는 생산 라인의 주 배전 스위치 역할을 합니다.
3P 200A 배선용 차단기 MCCB는 중형 태양광 인버터 출력단, 통신 기지국, 수처리 계통 연결 및 보호용으로 사용됩니다.
| 프레임(A) | SM50-250(NF-CV) | ||||||
| 정격 전류 In(A) | 100,125,140,150,160,175,200,225,250 | ||||||
| 정격전압(V) | AC400V | ||||||
| 정격절연전압(V) | 교류 690V | ||||||
| 극 수 | 3 | 4 | |||||
| 제한된 차단 용량 | C | S | H | C | S | H | |
| 단락차단용량(kA) AC400V | 18 | 30 | 50 | 18 | 30 | 50 | |
| 동작단락(kA) AC400V | 9 | 15 | 25 | 9 | 15 | 25 | |

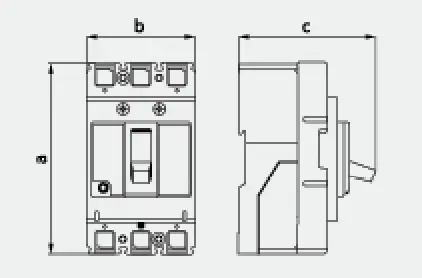

| 프로필 사진 | |||||||
|
a | 165 | 165 | ||||
| b | 105 | 140 | |||||
| c | 90 | 90 | |||||

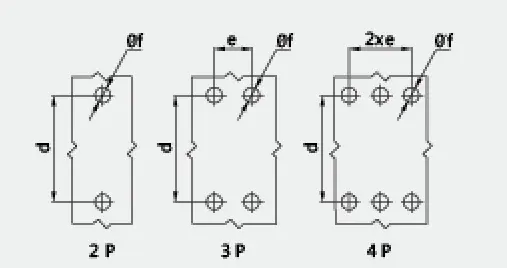

| 설치 그림 | |||||||
|
d | 126 | 126 | ||||
| e | 35 | 35 | |||||
| f | 5 | 5 | |||||
| 기계 수명 | 4000 | ||||||
| 전기적 수명 | 2000 | ||||||
| 전기작동장치(MD) | ● | ||||||
| 외부 회전 핸들 | ● | ||||||
| 자동 트립 장치 | 열자기 | ||||||
