에어컨용 AC 접촉기

SPX Electric 공장의 첨단 에어컨용 AC 접촉기는 압축기, 팬 등 코어 부하 구동에 최적화 개발된 전자기 스위치 장치입니다. 빈번한 시동 정지, 높은 시동 서지 전류 및 공조 시스템의 장기간 연속 작동과 같은 특별한 작업 조건을 충족하는 데 중점을 둡니다. 설계 및 선택은 공조기기의 운전효율, 에너지소비량, 시스템 전반에 직접적인 영향을 미치며, 냉동/보온사이클의 안정적인 운전을 보장하는 핵심부품입니다.

문의 보내기

제품 설명

모든 온도 조절 명령 뒤에는 에어컨용 SPX Electric의 고품질 AC 접촉기가 강력한 전원에 연결하는 중요한 임무를 수행합니다. 공조용 특수 접촉기는 단순한 범용 부품의 적용이 아닌, 압축기 및 팬 모터의 부하 특성에 깊이 최적화된 전문 부품으로, 공조 시스템이 수만 번의 시동 충격에 대처할 수 있으며 수년 또는 심지어 10년 이상의 수명 동안 중단 없이 안정적으로 작동할 수 있도록 보장합니다.

특징:

압축기 시동 순간 전류는 정격 값의 5-7배에 도달할 수 있습니다. 에어컨용 AC 접촉기는 특별히 설계된 은합금 접점과 강화된 전자기 시스템을 사용하여 용착 방지 및 낮은 저항으로 잦은 전류 서지를 견딜 수 있으며 접착 또는 이상 발열로 인한 고장을 방지합니다.
에어컨의 고주파 시동 정지(예: 높은 온도 제어 정확도 요구 사항이 있는 장소)에 대해 엄격한 작업 시스템(AC-3 또는 AC-3a 카테고리)을 최적화하고, 계약된 서비스 수명 내에서 전기 수명은 일반 애플리케이션의 수명을 훨씬 초과하여 접촉기 고장으로 인한 시스템 가동 중지 시간을 줄입니다.
코일의 최적화된 설계는 흡입 후 매우 낮은 전력 소비를 유지하여 에너지를 절약할 뿐만 아니라 코일의 온도 상승을 크게 줄이고 장기적인 작업 안정성을 향상시키며 고효율 공조 시스템의 전반적인 에너지 절약 요구 사항을 충족합니다.
에어컨용 AC 접촉기는 고품질 단락 링과 완충 구조를 갖추고 있어 AC 전자기 시스템 고유의 "윙윙거리는" 소리를 효과적으로 억제하고 벽이나 파이프를 통한 소음 전달을 방지하며 실내 환경의 정숙성에 영향을 미칩니다.
제한된 공간을 고려하여 제한된 PCB 보드 또는 마운팅 베이스에서 고밀도 레이아웃을 용이하게 하기 위해 공조 제어 박스의 외관을 최적화합니다.
에어컨용 AC 접촉기에는 전류 차단 중에 발생하는 아크를 효과적으로 소멸시키는 고성능 아크 소화 후드가 장착되어 있습니다. 절연 쉘은 난연성 및 연면 방지 특성이 우수하며 에어컨 내부에 존재할 수 있는 응결 및 수증기 환경에 적합합니다.
일반적으로 나사로 고정되거나 레일에 설치되며 넓은 배선 단자가 있습니다. 일부 모델에는 설치 또는 유지 관리 담당자가 작동 상태를 신속하게 확인할 수 있도록 기계적 동작 표시기 창이 제공됩니다.

특징

압축기(단상/3상) 및 팬 모터의 정격 전류 및 시동 특성에 따라 엄격하게 교정하고 정확한 전류 사양(예: 20A, 30A, 40A 등)을 제공하며 "전력 가상 교정" 또는 잘못된 선택으로 인한 조기 고장을 방지합니다.

코일 및 금속 부품은 특수 녹 및 부식 방지 처리를 거쳐 고온, 다습, 염수 분무(해안 지역), 실외기가 직면할 수 있는 급격한 온도 변화 등의 가혹한 환경을 견딜 수 있어 내부 메커니즘의 원활한 작동을 보장합니다.

애플리케이션

가변 주파수 또는 정속 에어컨의 압축기 및 실외 팬의 전원 공급을 제어합니다.
에어컨용 AC접촉기는 각 실외기 압축모듈의 구동부 역할을 합니다.
냉동 회로의 압축기, 4방향 역전 밸브 등 주요 부하를 제어합니다.

선택을 위한 주요 단계:

1. 부하 종류 및 전류 결정: 압축기 명판의 정격 전류(RLA) 또는 최대 작동 전류(MCA)를 확인하고 이를 기본 기준으로 하여 약 1.2~1.5배의 안전 여유를 두고 접촉기의 정격 전류를 선택합니다.

2. 극 수와 전압을 확인하십시오. 단상 압축기에는 2극 접촉기가 사용되고 3상 압축기에는 3극 접촉기가 사용됩니다. 주 접점의 전압 레벨은 에어컨 전원 공급 전압(예: 220V AC 또는 380V AC) 이상이어야 합니다.
3. 일치하는 제어 코일 전압: 에어컨 제어 마더보드에서 제공하는 제어 신호 전압(일반적으로 24V AC 또는 220V AC)을 기준으로 선택합니다.

품질이 좋지 않거나 접촉기를 잘못 선택하면 압축기에 대한 전원 공급이 불안정해지거나 접촉 유착(압축기가 정지하지 않음) 또는 소손(기동할 수 없음)이 발생하여 유지 관리 비용이 많이 들고 시스템이 정지될 수 있습니다. 이러한 위험을 원천적으로 제거하기 위해 에어컨용 SPX 전기 AC 접촉기를 선택하는 것은 에어컨 시스템의 장기적 문제 없는 작동을 보장하고 설계 수명을 달성하기 위한 기본적인 하드웨어 투자입니다.

SPX 가정용 AC 모듈형 접촉기 매개변수

프레임(A)			S-C10			S-C12		S-C20		S-C21
			(S-N10)	(S-N11)		(S-N12)		(S-N12)		(S-N20)		(S-N21)
KW/HP(AC-3) 정격전원(AC-3) EC60947-4		220V	2.5/3.5	3.5/4.5		3.5/4.5		4/5.5		5.5/7.5		5.5/7.5
		380V	4/5.5	5.57.5		5.5/7.5		7.5/10		11/15		11/15
정격전류(AC-3) GB14048.4		220V	11	13		13		16		22		22
		380V	9	12		12		16		22		22
가열전류(A)			20					25		32
재접속전압(V)			660
보조 연락 AC-15	연락하다	기준	1아니요			1NO+1NC		-		1NO+1NC		2NO+2NC
	정격 전류 (아)	220V	1.6
		380V	0.95
전기생활			100
기계적 수명			1000							500
개요 및 설치 치수



			유형		L		W	H	C1		C2		D
			S-N10		43		78	78	50		35		4.5
			S-N12		53		78	78	50		40		4.5
			S-N18		43		79	81	60		30		4.5
			S-N21		63		81	81	60		54		4.5

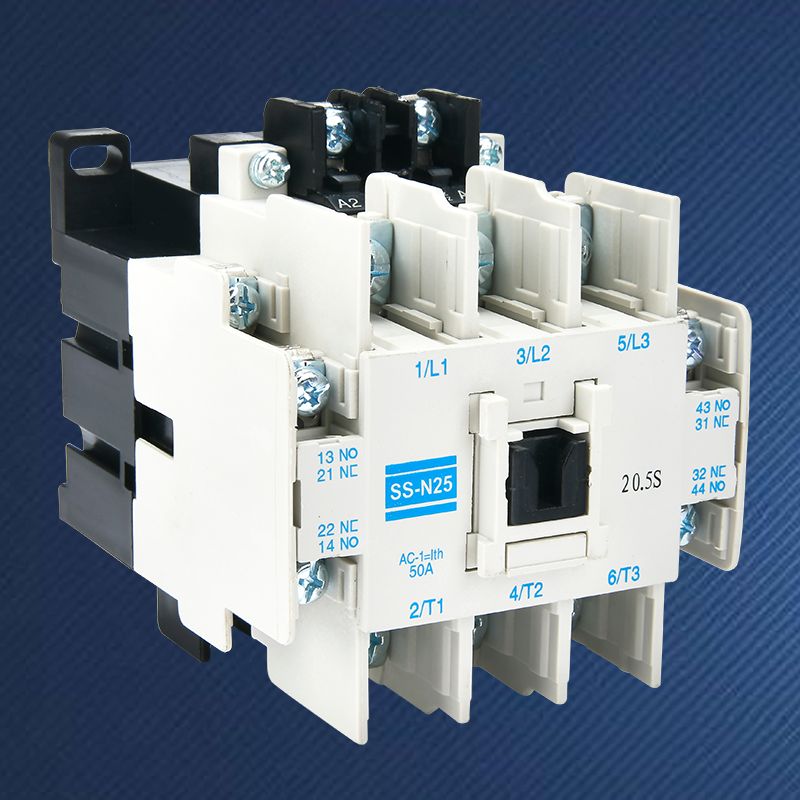

프레임(A)			S-C25(S-N25)	S-C85(S-N35)		S-C50(S-N50)	S-C65(S-N65)		S-C80(S-N80)		S-C95(S-N95)
KWIHP(AC-3) 정격전원(AC-3) EC60947-4		220V	7.5/10	11/15		15/20	18.5/25		22/30		30/40
		380V	15/20	18.5/25		22/30	30/40		45/60		55/75
정격전류(AC-3) GB14048.4		220V	30	42		54	68		85		104
		380V	34	44		51	66		85		105
가열전류(A)			50	60		80	100		120		135
재접속전압(V)			660
보조 연락하다 AC-15	연락하다	기준	2NO+2NC
	정격전류(A)	220V	1.6
		380V	0.95
전기생활			80			60
기계적 수명			500			300
개요 및 설치 치수
			유형		L	W	H	C1		C2		ΦD
			S-N25/35		75	89	91	58		54		4.5
			S-N50/65		88	106	106	75		70		5
			S-N80/95		100	124	130	110		80		6
