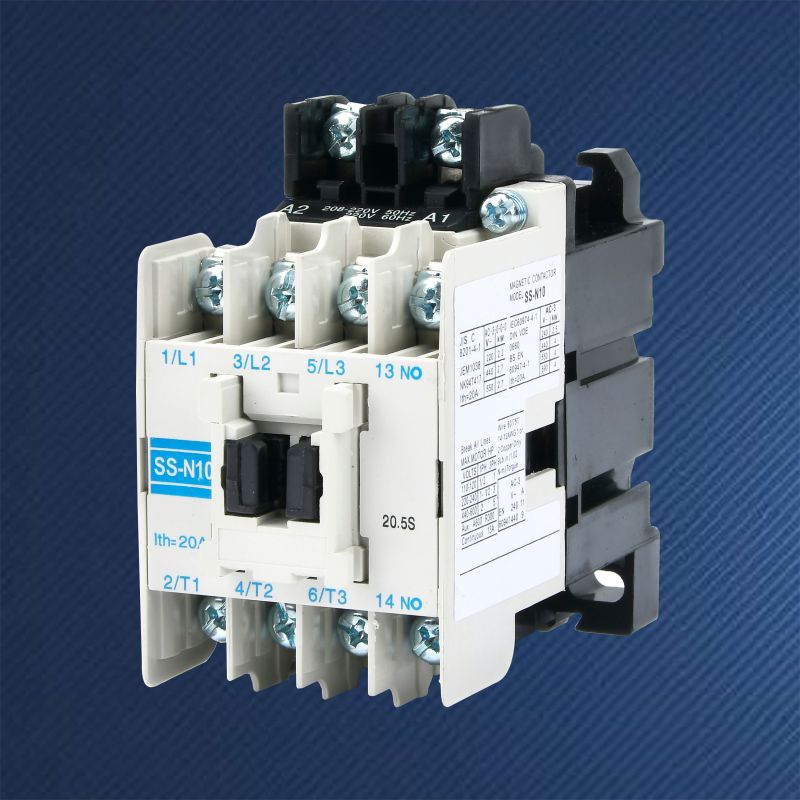

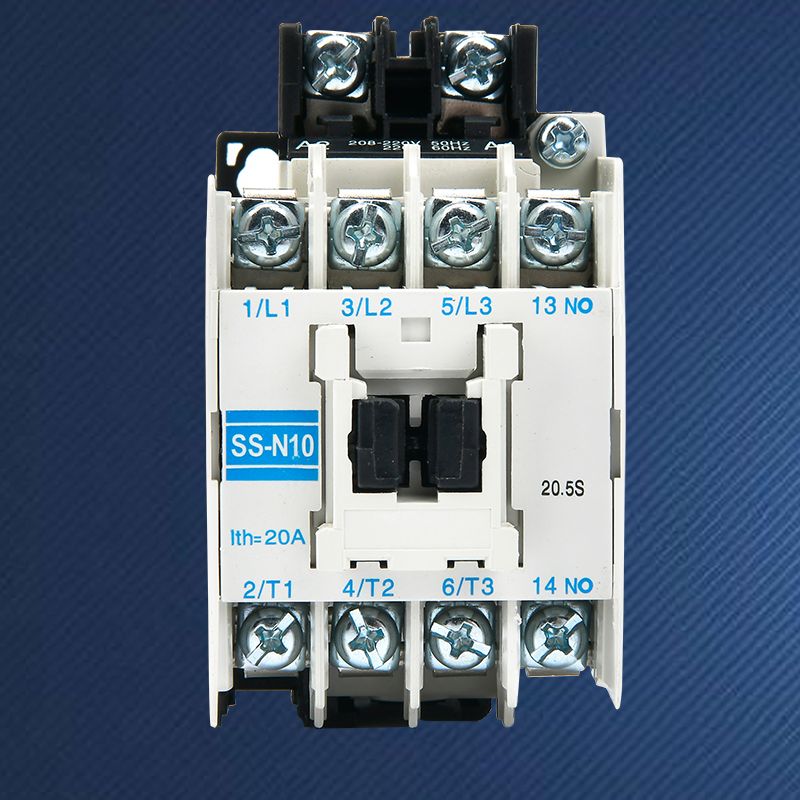

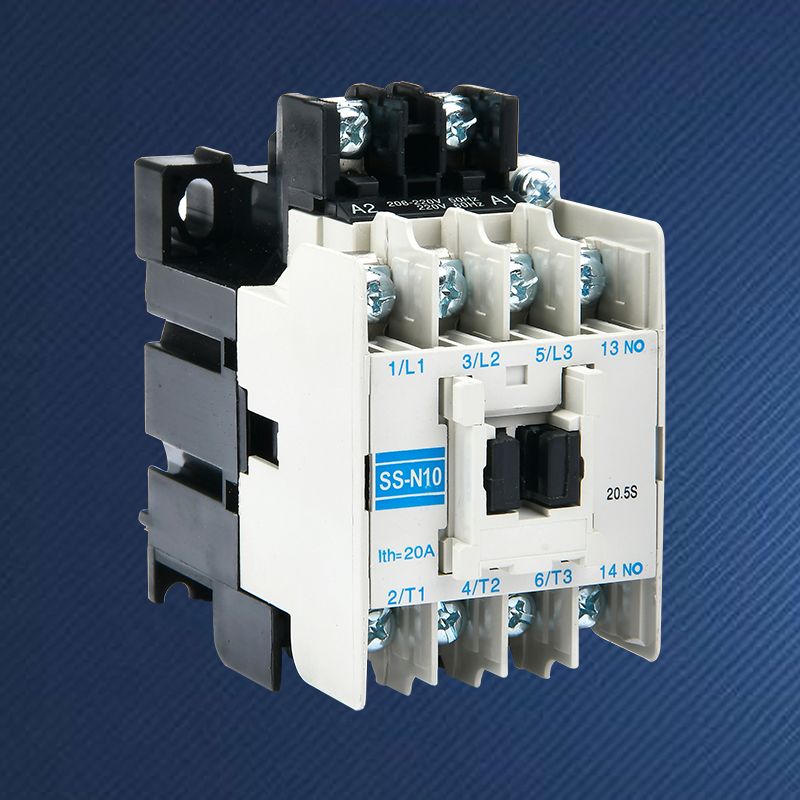

모듈형 AC 접촉기 AICT

Model:ss-n10

SPX Electric 공장의 고품질 모듈형 AC 접촉기 AICT는 전기 부품일 뿐만 아니라 맞춤형 전력 제어 플랫폼이기도 합니다. 기존 접촉기 고정 구성의 한계를 뛰어넘고 혁신적인 모듈식 아키텍처를 통해 사용자는 특정 응용 분야 요구 사항에 따라 접점, 보조 모듈 및 기능 액세서리를 유연하게 결합할 수 있습니다. 이를 통해 간단한 시작 정지에서 복잡한 연동 제어까지 원활하게 확장할 수 있으며 시스템 설계에 전례 없는 유연성, 확장성 및 경제성을 제공합니다.

문의 보내기

제품 설명

SPX Electric의 고품질 모듈형 AC 접촉기 AICT는 독립적으로 작동할 수 있는 기본 코어 접촉기 장치를 사용합니다. 사용자는 필요에 따라 빌딩 블록처럼 다양한 표준화된 보조 접점 모듈, 지연 모듈, 기계적 연동 모듈, 상태 표시 모듈을 측면이나 상단에 설치할 수 있습니다. sales8@cnspx.com으로 문의해 주십시오. 귀하와 지속적인 파트너십을 구축할 수 있는 기회를 갖게 되어 기쁘게 생각합니다!

이점

불확실한 미래 기능 요구사항에 대해 선불로 비용을 지불하거나 설치 공간을 차지할 필요가 없습니다. 제어 로직이 변경되면 전체 모듈형 AC 접촉기 AICT가 아닌 모듈만 추가하거나 교체하면 되므로 업그레이드 비용과 가동 중지 시간이 크게 줄어듭니다.
엔지니어는 대부분의 응용 시나리오를 포괄하는 주요 재고 표준의 핵심 장치와 몇 가지 공통 모듈만 필요하므로 선택 프로세스가 크게 단순화되고 예비 부품 재고의 유형과 비용이 절감됩니다.
모듈식 설계로 인해 오류 진단 및 구성 요소 교체가 매우 간단해졌습니다. 전체 기계를 분해하거나 복잡한 배선을 할 필요 없이 특정 기능 모듈을 신속하게 교체할 수 있어 시스템 복구 시간이 크게 단축됩니다.
재고가 있는 모듈형 AC 접촉기 AICT는 기계적 연동 모듈을 추가하여 가역 스타터를 쉽게 구축할 수 있습니다. 지연 모듈을 추가하면 스타 델타 시작과 같은 기본 타이밍 제어를 달성하여 외부 릴레이에 대한 의존도를 줄일 수 있습니다.

SPX AC 접촉기 스위치 매개변수

프레임(A)			S-C10			S-C12		S-C20		S-C21
			(S-N10)	(S-N11)		(S-N12)		(S-N12)		(S-N20)		(S-N21)
KW/HP(AC-3) 정격전원(AC-3) EC60947-4		220V	2.5/3.5	3.5/4.5		3.5/4.5		4/5.5		5.5/7.5		5.5/7.5
		380V	4/5.5	5.57.5		5.5/7.5		7.5/10		11/15		11/15
정격전류(AC-3) GB14048.4		220V	11	13		13		16		22		22
		380V	9	12		12		16		22		22
가열전류(A)			20					25		32
재접속전압(V)			660
보조 연락 AC-15	연락하다	기준	1아니요			1NO+1NC		-		1NO+1NC		2NO+2NC
	정격 전류 (아)	220V	1.6
		380V	0.95
전기생활			100
기계적 수명			1000							500
개요 및 설치 치수



			유형		L		W	H	C1		C2		D
			S-N10		43		78	78	50		35		4.5
			S-N12		53		78	78	50		40		4.5
			S-N18		43		79	81	60		30		4.5
			S-N21		63		81	81	60		54		4.5

프레임(A)			S-C25(S-N25)	S-C85(S-N35)		S-C50(S-N50)	S-C65(S-N65)		S-C80(S-N80)		S-C95(S-N95)
KWIHP(AC-3) 정격전원(AC-3) EC60947-4		220V	7.5/10	11/15		15/20	18.5/25		22/30		30/40
		380V	15/20	18.5/25		22/30	30/40		45/60		55/75
정격전류(AC-3) GB14048.4		220V	30	42		54	68		85		104
		380V	34	44		51	66		85		105
가열전류(A)			50	60		80	100		120		135
재접속전압(V)			660
보조 연락하다 AC-15	연락하다	기준	2NO+2NC
	정격전류(A)	220V	1.6
		380V	0.95
전기생활			80			60
기계적 수명			500			300
개요 및 설치 치수
			유형		L	W	H	C1		C2		ΦD
			S-N25/35		75	89	91	58		54		4.5
			S-N50/65		88	106	106	75		70		5
			S-N80/95		100	124	130	110		80		6
