21A AC 전기 접촉기

고급 자동화 및 전기 제어가 필요한 광범위한 산업 분야에서 21A 전류 레벨은 널리 사용되는 교차점을 표시합니다. 이는 주류 중소형 생산 장비를 구동할 수 있을 만큼 강력합니다. 이는 전기 설계에서 가장 일반적으로 사용되는 구성 요소 중 하나가 될 만큼 표준화되었습니다. 중국의 전문 AC 접촉기 제조업체인 SPX의 내구성이 뛰어난 21A AC 전기 접촉기는 이 범위의 "보편적 초석"입니다. 이는 극단적인 성능 매개변수를 추구하지 않지만 엔지니어와 시스템 통합자에게 클래식한 디자인, 안정적인 성능, 광범위한 가용성 및 뛰어난 비용 효율성을 기반으로 "실수 없는" 표준 선택을 제공합니다. 새로운 프로젝트의 표준화된 설계를 위한 것이든 유지 관리의 예비 부품 교체를 위한 것이든 제어 루프에서 강력한 실행자 역할을 원활하게 통합하고 수행할 수 있습니다.

특징:

정격 전류 21A로 380V 전압에서 약 11kW의 3상 비동기 모터 또는 단상 220V에서 약 4.6kW의 부하에 정확하게 대응하여 대부분의 중소형 팬, 워터 펌프, 압축기, 컨베이어 및 가열 회로의 전류 요구 사항을 완벽하게 충족합니다.
안정적인 전기 수명: 주 접점은 은 기반 합금 재질로 만들어졌으며 아크 소화 설계에 최적화되었습니다. 표준 AC-3 사용 범주(모터 시작 중지)에서는 수만 번 또는 심지어 100,000번 이상 안정적인 전기 작동을 보장하여 산업 환경의 빈번한 시작 중지 요구 사항을 충족할 수 있습니다.
코일 설계는 전압 변동에 대한 저항력이 뛰어나며 전체 구조는 먼지, 습기 및 특정 온도 변화에 민감하지 않습니다. 유지 관리 요구 사항이 낮은 일반 산업 환경에서 안정적으로 작동할 수 있습니다.
고품질 21A AC 전기 접촉기는 일반적으로 표준 35mm DIN 레일에 설치되며 다른 회로 차단기, 계전기 및 기타 구성 요소와 함께 깔끔하게 배열될 수 있습니다. 안정적이고 안정적인 연결을 위해 나사 압착 단자를 제공하십시오.
대부분의 모델은 제어 신호(예: 자동 잠금, 연동 및 상태 피드백)를 확장하기 위해 상단 또는 측면에 보조 접점 모듈을 편리하게 설치하여 주 접촉기를 교체할 필요 없이 복잡한 논리 제어 요구 사항을 충족할 수 있습니다.

애플리케이션

7.5kW-11kW 3상 팬, 워터 펌프, 공기 압축기 및 소형 공작 기계의 주 전원 켜기/끄기를 제어합니다.
중형 팬코일 유닛, 신선공기 유닛, 순환수 펌프용 정지 실행 유닛을 시작합니다.
맞춤형 21A AC 전기 접촉기는 빛을 중간 컨베이어 벨트 및 엘리베이터로 구동하기 위한 모터 제어에 사용됩니다.
조명 그룹 제어 및 전기 난방 장비(소형 보일러 등)의 원격 제어 스위치로 사용됩니다.
21A AC 전기 접촉기는 단일 워크스테이션의 전원을 제어하는 ​​PLC 또는 릴레이 출력 단자용 표준 액추에이터 역할을 합니다.

SPX AC 전자 접촉기 매개변수

프레임(A)			SS-T21
KW/HP(AC-3) 정격전력(AC-3) IEC60947-4		220V	4
		380V	7.5
정격전류(AC-3) GB14048.4		220V	20
		380V	20
가열전류(A)			32
재접속전압(V)			660
보조접점 AC-15	연락하다	기준	2NO+2NC
	정격 전류(A)	220V	1.6
		380V	0.95
전기생활			100
기계적 수명			500

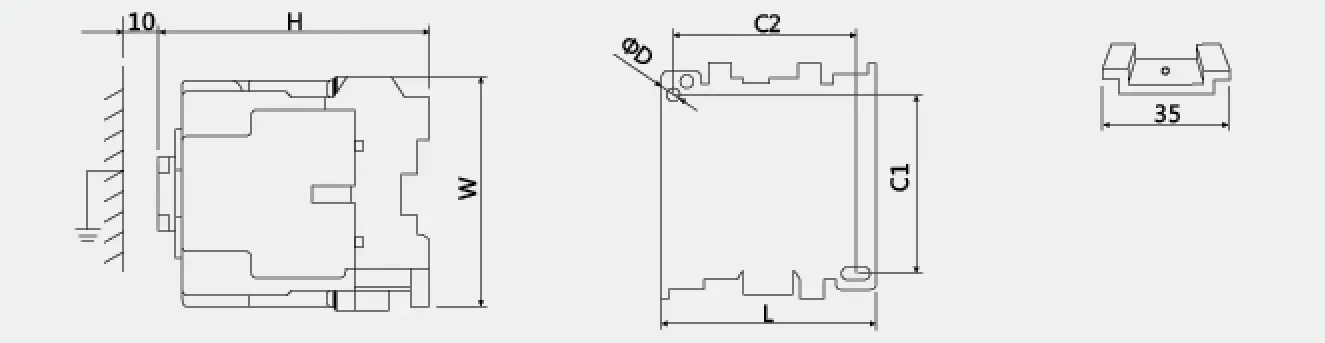

개요 및 설치 치수
			유형	L	W	H	C1	C2	ΦD
			SS-T21	63	81	81	58	54	4.5
