캐리어 AC 장치용 65A 접촉기

SPX Electric Factory에서 생산하는 캐리어 AC 장치용 고품질 65A 접촉기는 전자기 원리를 사용하여 회로를 제어하는 ​​자동 스위칭 장치입니다. 고전류 주회로의 온오프를 달성하기 위해 작은 전류(코일 대전으로 인해 자기장이 생성됨)를 통해 기계적 접촉 움직임을 구동합니다. 핵심구조는 전자기계(코일, 철심), 접점계(주접점은 대전류, 보조접점은 제어회로로 사용), 아크소호장치(아크제거)로 구성됩니다. 모터 시동 정지, 조명 제어, 산업 장비 전력 관리 등과 같은 시나리오에 적합하며 안전성과 신뢰성, 강력한 빈번한 작동 능력, 고전압 및 저전압 회로 절연 등의 특성을 가지고 있습니다. 자동화 제어 시스템의 핵심 실행 구성 요소입니다.

배선 기술: 시작 버튼의 상시 개방 접점을 캐리어 AC 장치용 65A 접촉기의 보조 상시 개방 접점과 병렬로 연결하고 접촉기를 연결한 다음 보조 상시 개방 접점을 닫습니다. 자체 보조 상개점을 통해 코일에 지속적으로 전원을 공급함으로써 자동 잠금이 형성됩니다. 빨간색 정지 버튼을 누르면 접촉기의 전원이 꺼집니다.

설치 및 유지 관리

설치 전에 검사에서는 캐리어 AC 장치용 맞춤형 65A 접촉기의 기술 데이터가 정격 전압, 전류, 작동 주파수 등 표준을 충족하는지 확인해야 합니다. 또한 외관이 손상되었는지 여부, 동작이 유연한지 여부를 확인하고 코일의 DC 저항값 및 절연 저항값을 측정해야 합니다. 설치 위치는 수직 방향, 경사도 5° 이내로 하고, 방열 구멍 한쪽이 수직 방향을 향해야 합니다. 배선을 설치할 때 나사, 와셔, 커넥터 등의 부품이 떨어지지 않도록 하십시오. AC 접촉기가 걸리거나 단락될 수 있습니다. 설치 후에는 배선이 올바른지 확인해야 합니다. 주접점에 통전되지 않은 경우, 주접점의 작용 및 철심의 인력이 작용한 후 소음이 발생하는지 확인하기 위해 전원을 여러 번 켰다가 꺼야 합니다. 오류가 없음을 확인한 후에만 사용이 가능합니다. AC 접촉기를 DC 전원 공급 장치에 연결할 수 없습니다. 그렇지 않으면 코일이 태워집니다.

SPX AC 전자 접촉기 매개변수

프레임(A)			SS-T65
KW/HP(AC-3) 정격전력(AC-3) IEC60947-4		220V	18.5/22
		380V	30/45
정격전류(AC-3) GB14048.4		220V	68
		380V	65
가열전류(A)			100
재접속전압(V)			690
보조접점 AC-15	연락하다	기준	2NO+2NC
	정격 전류(A)	220V	1.6
		380V	0.95
전기생활			65
기계적 수명			300

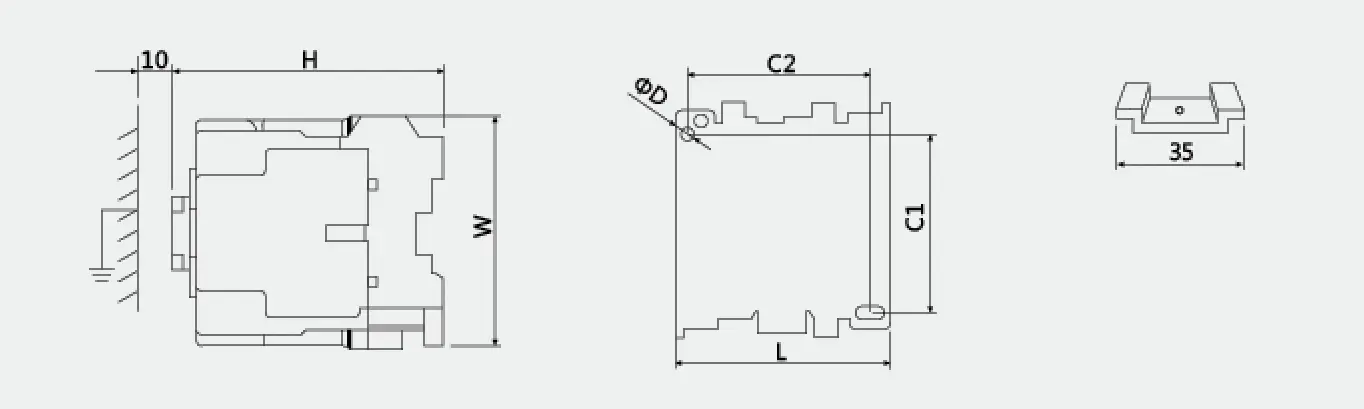

개요 및 설치 치수
			유형	L	W	H	C1	C2	ΦD
			SS-T65	88	103	105	75	70	5.5
