MCCB 3P 40A 50A 배선용 차단기

산업 생산 라인, 상업 센터 또는 건물의 전력 분배 네트워크에는 정격 전류가 40~50A 범위인 3상 부하가 많이 있습니다. 이러한 부하는 일반적으로 시스템의 중요한 노드 역할을 하며 보호의 신뢰성, 선택성 및 유연성에 대한 요구가 높아집니다. SPX에서 제조한 고품질 MCCB 3P 40A 50A 배선용 차단기는 이러한 핵심 회로를 위해 설계된 전문가급 제품입니다. 기본적인 보호 차단 기능을 뛰어넘어 안목 있는 "파워 디스패처"처럼 조정 가능한 보호 설정과 더 높은 차단 용량을 도입합니다. 이는 오류를 제거할 수 있을 뿐만 아니라 보호 임계값 및 지연을 조정하여 전원 공급 연속성을 최대화함으로써 상위 및 하위 수준 보호 장비와의 선택적 협력을 달성할 수 있습니다.

이점

조정 가능한 기능을 통해 안정적인 3상 가열 장비를 보호하고 특정 시작 충격이 있는 3상 모터 부하에 적응하여 보다 광범위하게 적용할 수 있습니다.
일반적으로 25kA ~ 50kA의 높은 차단 용량을 가지며 배전함에서 발생하는 예상 단락 전류를 효과적으로 차단하고 견딜 수 있어 결함이 상위 전력망으로 확산되지 않도록 보장합니다.
작동 메커니즘은 견고하며 "켜기", "끄기" 및 "끄기" 위치를 명확하게 표시합니다. CE 인증 MCCB 3P 40A 50A 배선용 차단기의 연결이 끊어지면 눈에 보이는 3상 안전 절연 브레이크포인트가 형성되어 장비 유지 관리를 위한 전기 안전 사양을 완벽하게 충족합니다.
3극 일체형 구조로 별도 설치에 비해 공간이 많이 절약됩니다.

애플리케이션

CNC 공작 기계, 중형 펌프 장치, 공기 조화 장치 및 포장 기계의 유입 전원 보호 및 절연 스위치로 사용됩니다.
작업장이나 건물의 배전 캐비닛에서 고품질 MCCB 3P 40A 50A 성형 케이스 회로 차단기는 특정 지역 또는 장비 그룹에 대한 분기 보호 기능을 제공합니다.
중소형 중앙 공조 장치, 쇼핑몰 엘리베이터, 주방 3상 전력 장비의 구동 전원 공급 장치를 보호합니다.
MCCB 3P 40A 50A 배선용 차단기 중소형 태양광 발전소의 3개 AC 결합기 박스 또는 인버터 출력 단자 보호에 사용됩니다.

SPX SM30-63 시리즈 열동 자기 회로 차단기 매개변수

프레임(A)		SM30-63(NF-CW)						작동 특성
정격 전류(A)		3、6、10、16、20、25、32、40、50、63
정격전압(V)		AC400V
정격절연전압(V)		교류 500V
극 수		2			3
제한된 차단 용량		C	S	H	C	S	H
단락차단용량(kA) AC400V		5	5	10	5	5	10
동작단락(kA) AC400V		2	2	5	2	2	5
프로필 사진
	a	130			130
	b	50			74
	c	88			88
설치 그림
	d	110			110
	e	/			25
	f	5			5
기계 수명		7000
전기적 수명		4000
전기작동장치(MD)
외부 회전 핸들
자동 트립 장치		유압-자기

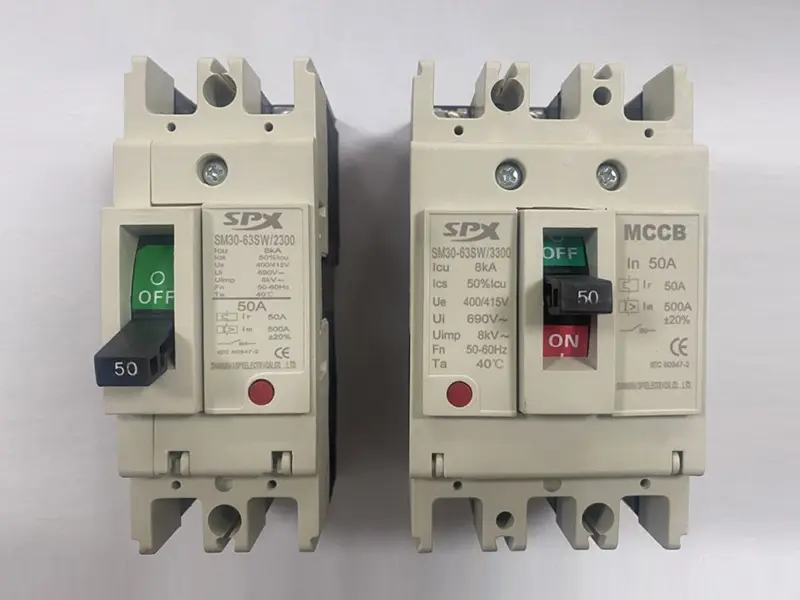

정면도

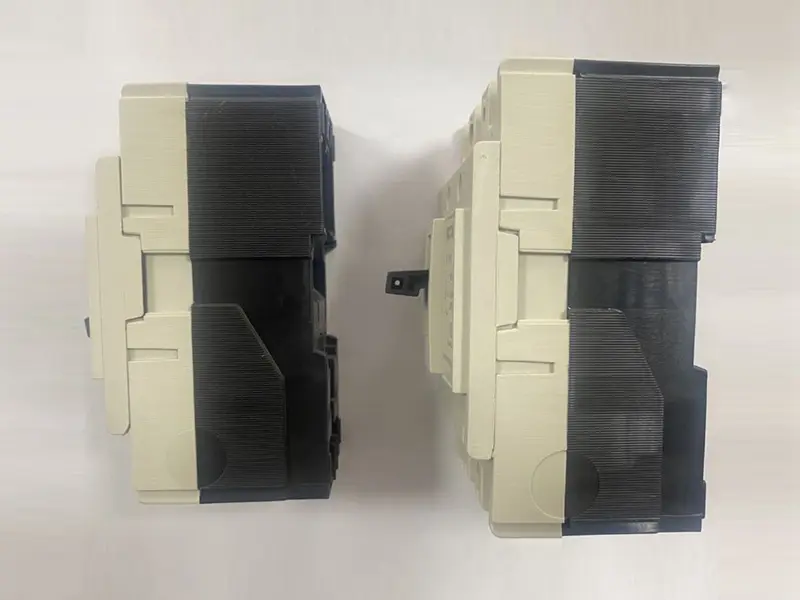

열동 자기식 회로 차단기 측면도
