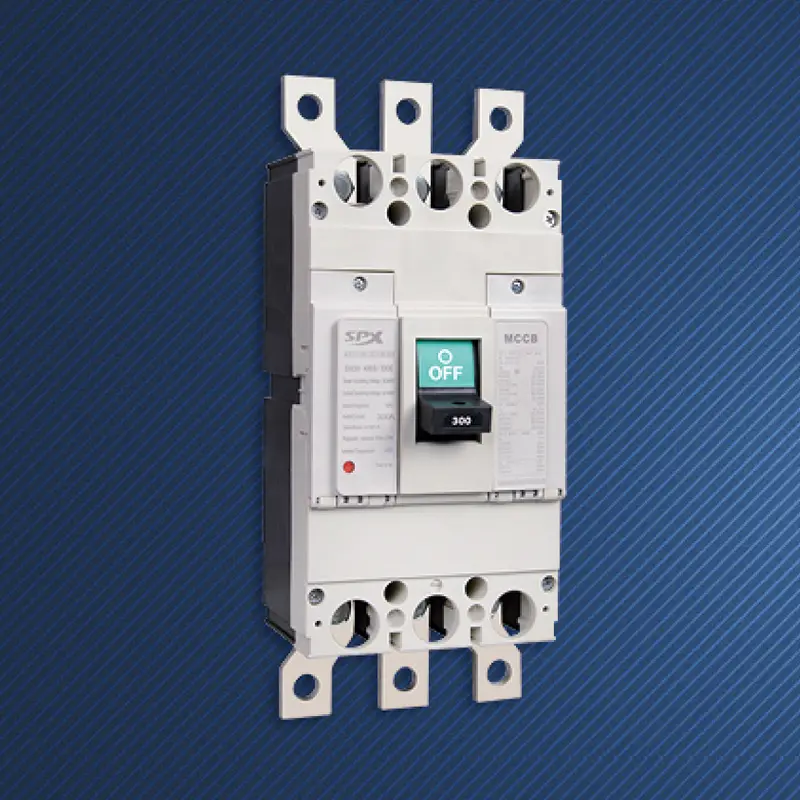

3P 300A 전자 배선용 회로 차단기

배전 시스템 피라미드의 최상위에는 300A의 전류가 전체 영역 또는 핵심 장비의 생명선을 전달합니다. 기존의 보호 체계는 더 이상 보호의 정확성, 시스템의 선택성, 관리 지능 간의 균형을 유지할 수 없습니다. SPX 고품질 3P 300A 전자 배선용 회로 차단기는 이러한 목적을 위해 탄생한 혁신 제품입니다. 이는 오류 발생 시 트립되는 스위치일 뿐만 아니라 고정밀 감지, 프로그래밍 가능한 로직 및 데이터 교환을 통합하는 로컬 지능형 장치입니다. 이는 성형 케이스 회로 차단기가 아날로그 기계 시대에서 디지털 지능형 시대로 전환되는 것을 의미하며 안정적이고 투명하며 효율적인 유통 네트워크를 구축하기 위한 핵심 지능형 노드가 됩니다.

특징

맞춤형 3P 300A 전자 배선용 회로 차단기는 전자 방출 장치(ETU)를 통해 사용자가 넓은 범위에 걸쳐 과부하 장지연(Ir), 단락 단락 지연(Isd) 및 순시(Ii)에 대한 보호 전류 값과 시간을 정확하게 설정할 수 있습니다. 이러한 유연성 덕분에 변압기, 부스바, 대형 모터 등 다양한 부하의 특성을 일치시킬 수 있습니다.
짧은 시간 지연(예: 0.1~0.4초)을 수동으로 설정하는 고유한 짧은 지연 보호 기능은 원격 끝단에서 단락이 발생하는 경우 오류 지점에 가장 가까운 하위 레벨 회로 차단기만 작동하고 전류 레벨은 닫힌 상태를 유지하므로 완전히 선택적인 보호를 달성하고 대규모 정전을 최소화합니다.
통합된 조정 가능한 접지 누설 전류 보호(G 기능)는 절연 손상으로 인한 전기 화재 또는 개인 감전 사고를 효과적으로 방지합니다. 3P 300A 전자 배선용 회로 차단기는 기존 회로 차단기에 없는 안전 차원을 제공합니다.
실제 과부하가 트립 임계값에 도달하기 전에 경고 신호가 발행될 수 있습니다. "열 메모리" 기능은 모터의 열 축적 과정을 시뮬레이션하여 빈번한 시동 조건에서 보다 합리적인 보호를 제공합니다.
최근 여러 번 트립된 고장 유형(과부하, 단락, 접지 등)과 고장 단계, 조치 중 전류값을 기록할 수 있어 신속한 고장 진단을 위한 핵심 데이터를 제공합니다.
표준 또는 옵션 통신 모듈(예: Modbus, Profibus)을 사용하여 3상 전류, 전압, 전력, 역률 및 전기 에너지와 같은 실시간 전체 전력 매개변수를 업로드하여 배전 시스템의 디지털 모니터링이 가능합니다.

애플리케이션

컴퓨터실의 정밀 공조, UPS 입/출력, 고전압 DC 전원 공급 장치의 주요 보호 스위치로 에너지 소비를 모니터링합니다.
작업장의 주 배전 캐비닛의 저전압 측 출력 스위치로 사용하거나 밀도가 높은 버스 덕트를 보호하기 위한 메인 라인으로 사용됩니다.
3P 300A 전자 성형 케이스 회로 차단기는 250kW 미만의 대형 워터 펌프, 팬, 압축기 및 중앙 냉동 장치에 대한 지능형 보호 및 제어 기능을 제공합니다.
대형 쇼핑몰, 병원, 공항 등의 저전압 주 인입선로나 중요 칸막이 배전용 3P 300A 전자 배선용 차단기로 에너지 관리 및 수요 제어를 실현합니다.

몰드 케이스 회로 차단기 MCCB 매개변수의 SPX SM30-400 시리즈

프레임(A)		SM30-400(NF-CW)						작동 특성
정격 전류(A)		250,300,315,350,400
정격전압(V)		AC400V
정격절연전압(V)		교류 690V
극 수		3			4
제한된 차단 용량		C	S	H	C	S	H
단락차단회로(kA) AC400V		25	35	50	25	35	50
동작단락(kA) AC400V		15	20	25	15	20	25
프로필 사진
	a	258			258
	b	140			185
	c	153			153
설치 그림
	d	195			195
	e	45			45
	f	8			8
기계 수명		4000
전기적 수명		1500
전기작동장치(MD)		●
외부 회전 핸들		●
자동 트립 장치		열자기
