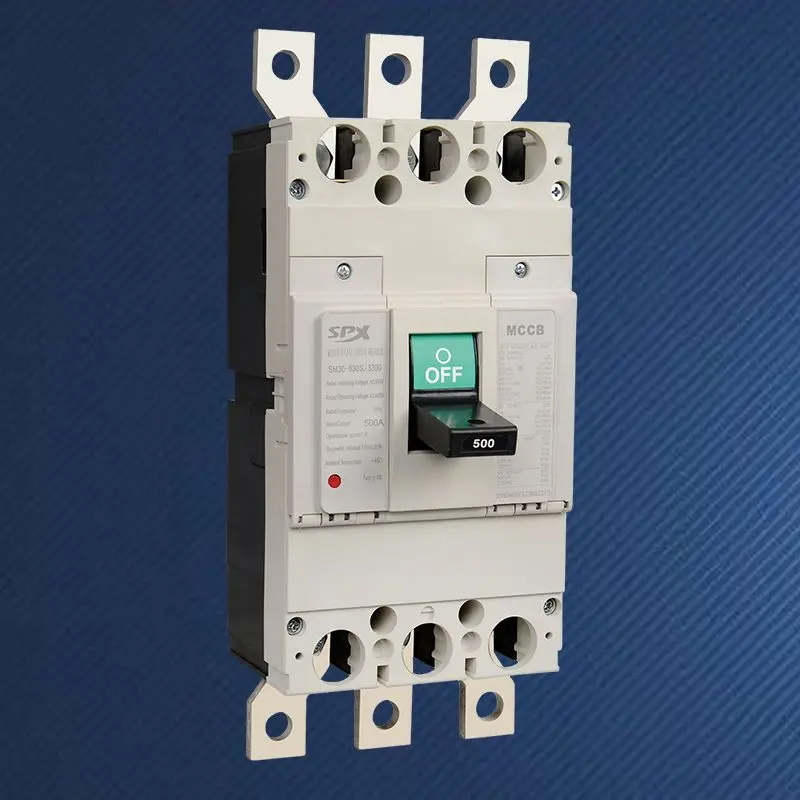

산업 플랜트, 대규모 시설 또는 지역 유통 센터에서 현재 수준인 500A는 일반적으로 전체 현장 또는 중요 지역의 전력 수명선을 운반하는 것을 의미합니다. SPX 내구성이 뛰어난 3P 500A 유형 성형 케이스 회로 차단기("기중 회로 차단기"라고도 함)는 이 중요한 위치에 배치된 중앙 수준 장비입니다. 기존 차단기의 개념을 뛰어넘어 정밀 측정, 지능형 논리 판단, 강력한 차단 성능, 네트워크 통신 등을 통합한 전력 제어 및 보호 플랫폼입니다. "프레임워크 스타일" 구조는 견고한 기계적 기반을 제공할 뿐만 아니라 모듈식 설계, 확장 가능한 기능 및 손쉬운 유지 관리라는 산업 등급 특성을 나타냅니다. 안전하고 안정적이며 지능적인 배전 백본 네트워크를 구축하기 위한 핵심 하드웨어입니다.
고강도 절연 프레임 구조를 채택하여 고전류 하에서 큰 전기적 스트레스를 견딜 수 있으며 다양한 레벨의 트립 장치 및 액세서리를 설치할 수 있는 모듈형 내부 공간을 제공합니다.
3P 500A 유형 몰드 케이스 회로 차단기는 최대 85kA, 100kA 또는 그 이상의 최대 단락 차단 용량을 가지며, 이는 끝 부분에 있는 우수한 전력망 또는 변압기에서 가장 심각한 단락 오류를 안전하게 제거하여 전체 저전압 배전 시스템의 무결성을 보장할 수 있습니다.

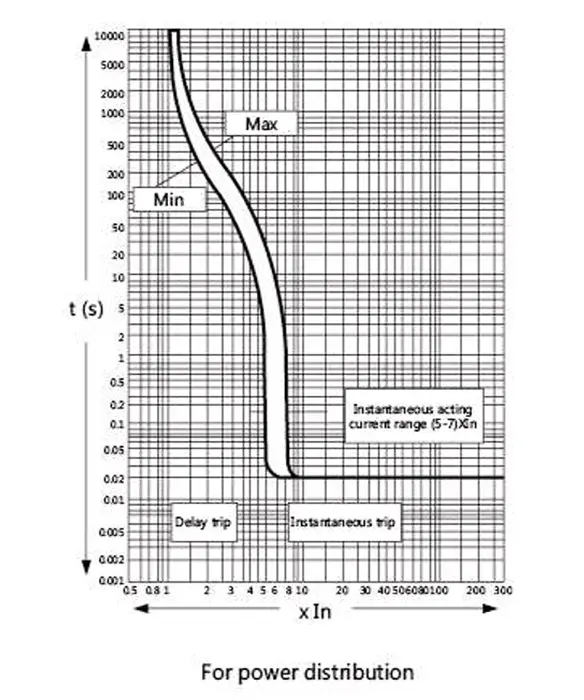

고성능 전자 릴리스를 표준으로 탑재하여 장지연, 단지연, 순시 및 지락에 대한 4단계 완전 선택 보호 기능을 제공합니다. 모든 보호 매개변수는 패널이나 소프트웨어를 통해 광범위한 범위 내에서 미세하게 조정될 수 있어 시스템의 상위 및 하위 레벨과 완벽한 조정을 달성하고 오류 발생 시 선택적 트리핑을 보장합니다.
통합 부하 모니터링, 열 메모리, 위상 불균형 보호, 중성선 보호 및 기타 고급 기능은 기존의 과부하 및 단락 보호를 넘어서는 포괄적인 보호 기능을 제공합니다.
다양한 보조 접점, 경보 접점, 션트/저전압 해제 장치, 수동/전기 작동 메커니즘, 캐비닛 도어 작동 핸들 등을 유연하게 선택할 수 있습니다. 3P 500A 유형 배선용 회로 차단기는 복잡한 제어 캐비닛의 설계 요구 사항을 충족합니다.
모듈을 통한 기본 지원 또는 확장 가능한 통신 기능, 3상 전체 전력 데이터(전류, 전압, 전력, 에너지, 고조파 등) 및 장치 상태의 실시간 전송, 에너지 관리 시스템 또는 지능형 배전 모니터링 플랫폼과의 원활한 통합, 예측 유지 관리 및 에너지 효율성 분석 달성.
작업장이나 공장의 저압 주 배전함의 인입선 또는 버스 타이 회로 차단기로 변압기의 저압측 인출선을 보호합니다.
고품질 3P 500A형 배선용 차단기는 병원, 데이터 센터, 공항 및 대규모 상업 단지의 저전압 주 수신 라인 또는 중요 지역 배전 라인에 사용됩니다.
대형 중앙 에어컨 장치, 광산 분쇄기, 대형 압연기, 펌프 스테이션 그룹 등에 대한 주 전원 보호 및 제어 기능을 제공합니다.
| 프레임(A) | SM30-630 | ||
| 정격 전류 In(A) | 500/600/630/700/800 | ||
| 정격전압(V) | AC400V | ||
| 정격절연전압(V) | 교류 690V | ||
| 극 수 | 3 | ||
| 제한된 차단 용량 | C | S | H |
| 단락차단용량(kA)AC400V | 36 | 50 | 70 |
| 동작단락(kA)AC400V | 18 | 25 | 35 |

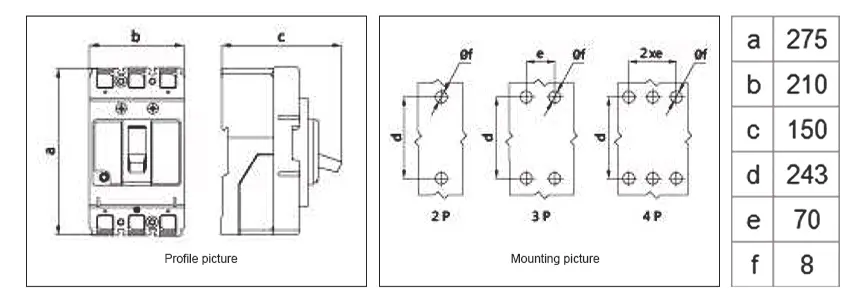

MCCB 배선용 차단기 전면도
