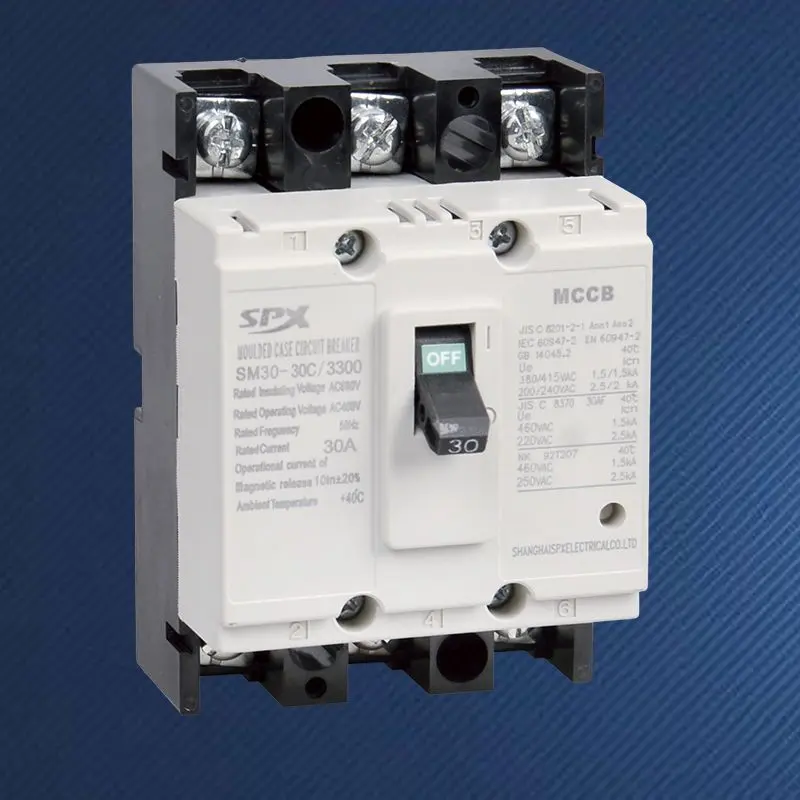

3P 5A 10A 20A 성형 케이스 회로 차단기

산업 제어, 실험실 장비 또는 정밀 기기에는 정격 전력이 수 킬로와트 미만인 3상 부하가 많이 있습니다. 이러한 장치는 과전류 이상 현상에 매우 민감하며 일반 중~고전류 회로 차단기는 정밀한 보호 기능을 제공할 수 없습니다. SPX 고급 3P 5A 10A 20A 성형 케이스 회로 차단기 시리즈는 이러한 복잡한 장면을 위해 특별히 설계되었습니다. 3상선의 전류를 독립적으로 모니터링하고 보호하는 전용 '3상 밸런스 모니터'와 같습니다. 작은 과부하이든 갑작스러운 단락이든 신속하게 식별하고 차단할 수 있어 섬세한 3상 장비에 세심한 안전 보호를 제공합니다.

특징:

맞춤형 3P 5A 10A 20A 몰드 케이스 회로 차단기는 밀접하게 연결된 5A, 10A 및 20A의 세 가지 전류 레벨을 제공하므로 엔지니어는 부하의 정확한 정격 전류를 기준으로 선택할 수 있으며, 보호 특성과 부하 특성 간의 최상의 일치를 달성하고 "작은 자동차를 끄는 큰 말"로 인한 보호 사각 지대 또는 과도한 감도를 피할 수 있습니다.
어떤 위상에 과부하나 단락이 발생하면 회로 차단기가 세 극을 모두 동시에 차단하여 위상 손실 작동의 위험을 근본적으로 제거합니다. 이는 3상 모터 및 대칭 부하를 보호하는 데 중요합니다.
3개의 단극 회로 차단기를 사용하는 것에 비해 설치 공간과 배선의 복잡성이 줄어듭니다.
고품질 3P 5A 10A 20A 배선용 차단기는 AC 50/60Hz 및 정격 전압 최대 400V 또는 690V의 시스템에 적합하며 다양한 저전압 3상 배전 환경을 충족합니다.

선택

1. 장비 명판의 정격 전류를 참조하여 이 값보다 약간 큰(보통 1.1~1.25배) 차단기 정격 전류를 선택합니다. 모터 부하의 경우, 잘못된 트립을 방지하기 위해 기동 전류가 회로 차단기의 순시 트립 범위(예: D형 특성) 내에 있는지 확인해야 합니다.
2. 3P 5A 10A 20A 배선용 차단기는 종단보호로서 이전급 배전용 차단기(32A, 63A 등)와 선택적으로 보호가 이루어져야 합니다. 일반적으로 더 작은 정격 전류와 빠른 작동 특성으로 이 목표를 효과적으로 달성할 수 있습니다.
3. 환경 요인: 밀폐된 공간이나 고온 환경에 설치하는 경우 전류 용량 감소를 고려해야 합니다.

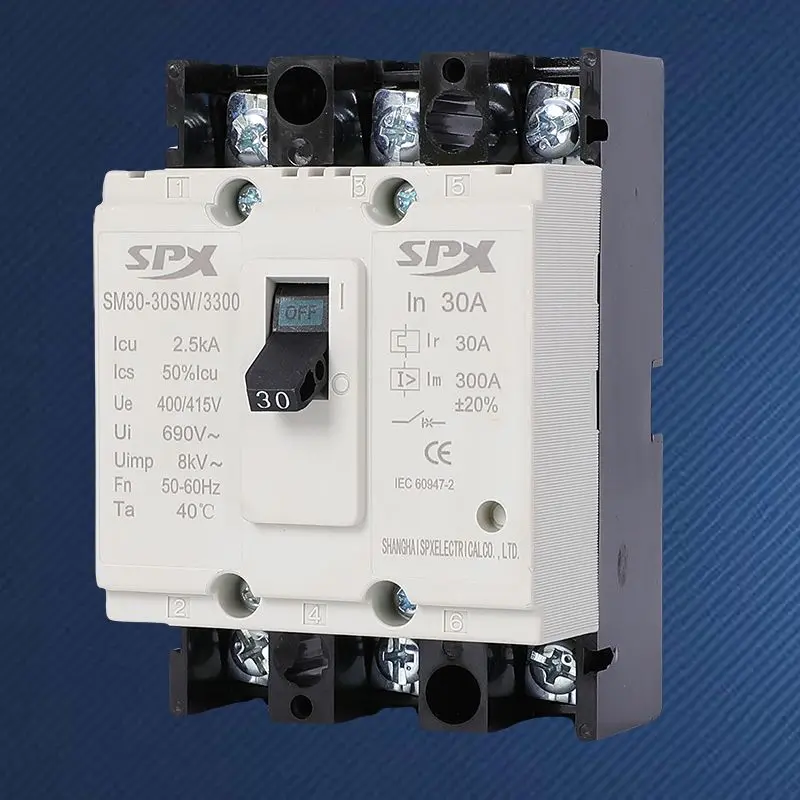

SPX SM30-30 시리즈 몰드 케이스 회로 차단기 MCCB 매개변수

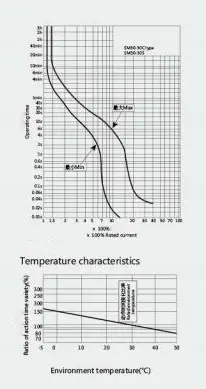

프레임(A)		SM30-30(NF-CW)				작동 특성
정격 전류(A)		(2)、3、(3.2)、5、10、15、20、30
정격전압(V)		AC400V
정격절연전압(V)		교류 500V
극 수		2		3
제한된 차단 용량		C	S	C	S
단락차단용량(kA) AC400V		1.5	1.5	1.5	1.5
동작단락(kA) AC400V		1	1	1	1

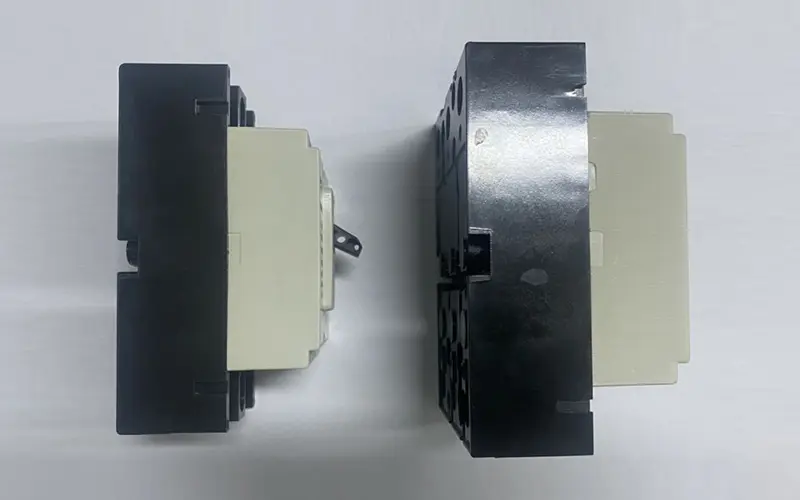

프로필 사진
	a	96		96
	b	45		67
	c	64		64
설치 그림
	d	84.5		84.5
	e	/		24
	f	5		5
기계 수명		7000
전기적 수명		4000
전기작동장치(MD)
외부 회전 핸들
자동 트립 장치		열자기

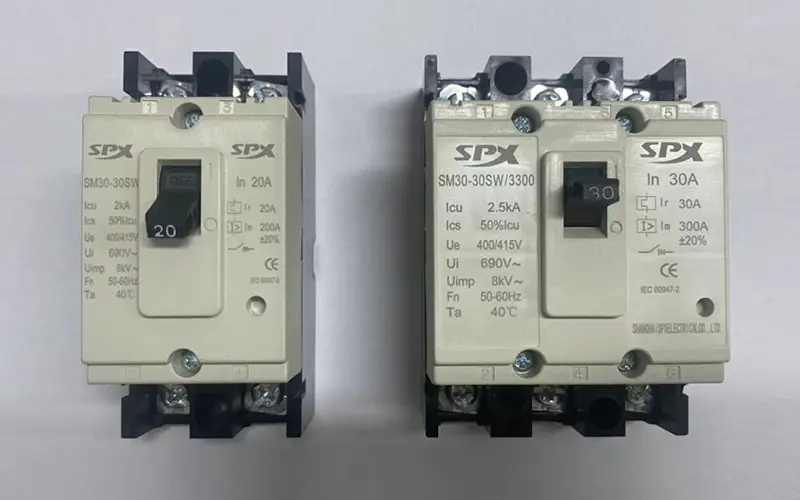

정면도
