3P 630A 배선용 차단기

SPX의 맞춤형 3P 630A 몰드 케이스 회로 차단기는 배전 시스템이 최대 수백 킬로와트의 전력 부하를 견디고 안전하게 배분해야 하는 데이터 센터, 중공업 플랜트 및 대규모 상업 단지의 중심부에 위치하고 있습니다. 회로 차단기뿐만 아니라 초고전류 스위칭, 지능형 보호 알고리즘, 파노라마 상태 인식 및 네트워크 제어를 통합하는 포괄적인 전력 관리 단말기로서 견고한 프레임워크 설계를 채택합니다. 이는 성형 케이스 회로 차단기 분야에서 새로운 수준의 보호 기능과 지능을 나타내며 가장 복잡하고 까다로운 배전 문제를 해결하기 위한 전략적 선택입니다.

특징

정격 전류 630A로 약 350kW(400V 3상)의 연속 부하를 안전하게 전달할 수 있어 대다수 대규모 산업 및 인프라의 주 전원 공급 장치 요구 사항을 충족합니다.
3P 630A 몰드케이스 회로차단기 재고는 최대단락차단용량이 100kA이상이며, 변압기 근처에서 발생할 수 있는 최대단락고장을 직면하고 안전하게 제거할 수 있습니다. 이는 전체 저압 배전 시스템 아키텍처의 안정성을 보장하는 초석입니다.
강화된 접점 시스템과 아크 소화실 설계는 단락 전류로 인해 발생하는 막대한 전기 충격력과 열 에너지를 견딜 수 있어 장비 본체가 분리 후에도 손상되지 않고 계속 사용할 수 있도록 보장합니다.
고급 디지털 트립 장치가 장착되어 있어 사용자는 긴 지연, 짧은 지연, 순시 및 지락 보호를 위한 전류 및 시간 매개변수를 정확하게 설정할 수 있으며, 상위 및 하위 레벨 보호 장비와의 완벽한 선택적 조정을 달성하고 과레벨 트립을 완전히 제거할 수 있습니다.
3P 630A 배선용 차단기는 기본 보호 외에도 부하 모니터링, 열 메모리, 위상 불균형, 저전압/과전압 등과 같은 다양한 보호 기능을 제공합니다. 경고 기능이 탑재되어 오류가 발생하기 전에 경보를 울리고 자세한 오류 파형 및 데이터를 기록하여 예측 유지 관리가 가능합니다.

애플리케이션

데이터 센터, 대형 병원, 국제 공항 및 철도 운송을 위한 저전압 주 수신 라인 또는 중요한 버스바 상호 연결 스위치.
철강, 화학, 자동차 제조공장 작업장 주 배전반의 인입스위치에는 3P 630A 몰드케이스 차단기가 장착되어 대규모 생산라인을 보호합니다.
초고층 빌딩, 대형 쇼핑센터, 회의 및 전시 센터의 변압기용 저압측 주회로 차단기입니다.
대형 태양광 발전소 및 에너지 저장 발전소용 AC 결합기 또는 그리드 연결 지점 회로 차단기입니다.
3P 630A 성형 케이스 회로 차단기는 대형 냉각기, 광산 호이스트 및 대형 압축기에 대한 직접적인 보호 및 지능형 제어 기능을 제공합니다.

몰드 케이스 회로 차단기 MCCB 매개변수의 SPX SM30-800 시리즈

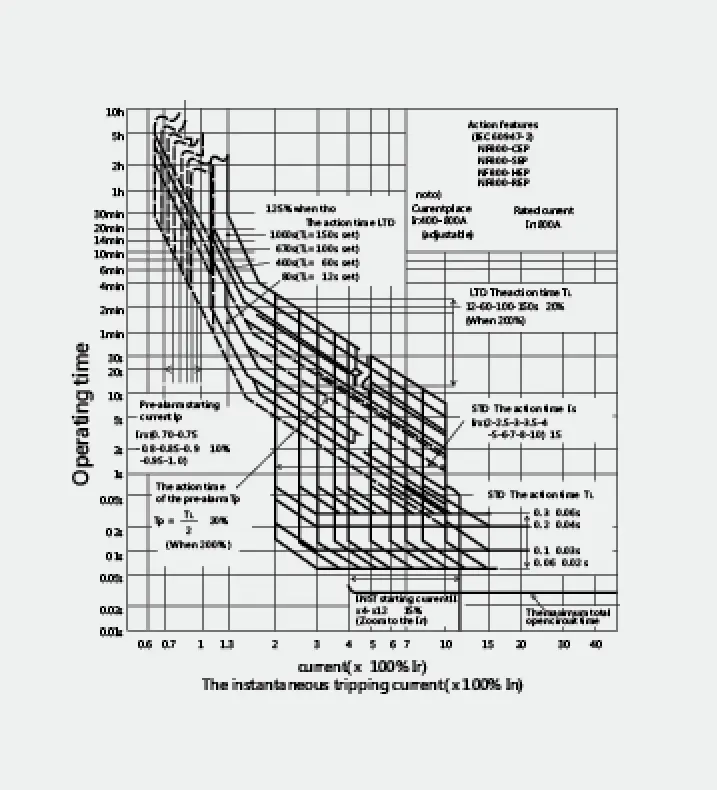

프레임(A)				SM30-800-CEP	SM30-800-SEP	SM30-800-HEP	SM30-800-REP	작동 특성
정격 전류 In(A)				400~800 조정가능
극 수				3
정격절연전압 U1(V)			교류	600	690	690	690
정격차단용량(KA)	IEC 60947-2(lcu/lcs)	교류	690V	-	10/10	15/15	20/15
			500V	18/9	30/30	50/50	70/35
			440V	18/36	42/42	65/65	125/63
			400V	18/36	45/45	70/70	125/63
			230V	50/25	85/85	100/100	150/75
		DC	250V	-	-	-	-

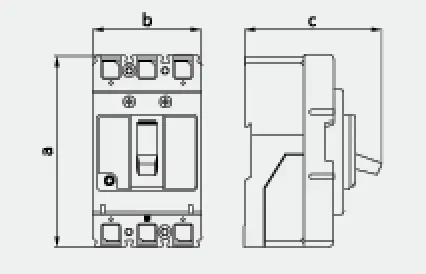

프로필 사진
			a	275
			b	210
			c	150

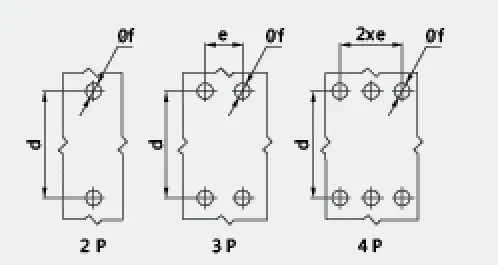

설치 그림
			d	243
			e	70
			f	8
기계 수명				4000
전기적 수명				1500
전기작동장치(MD)				●
외부 회전 핸들				●
자동 트립 장치				열자기
