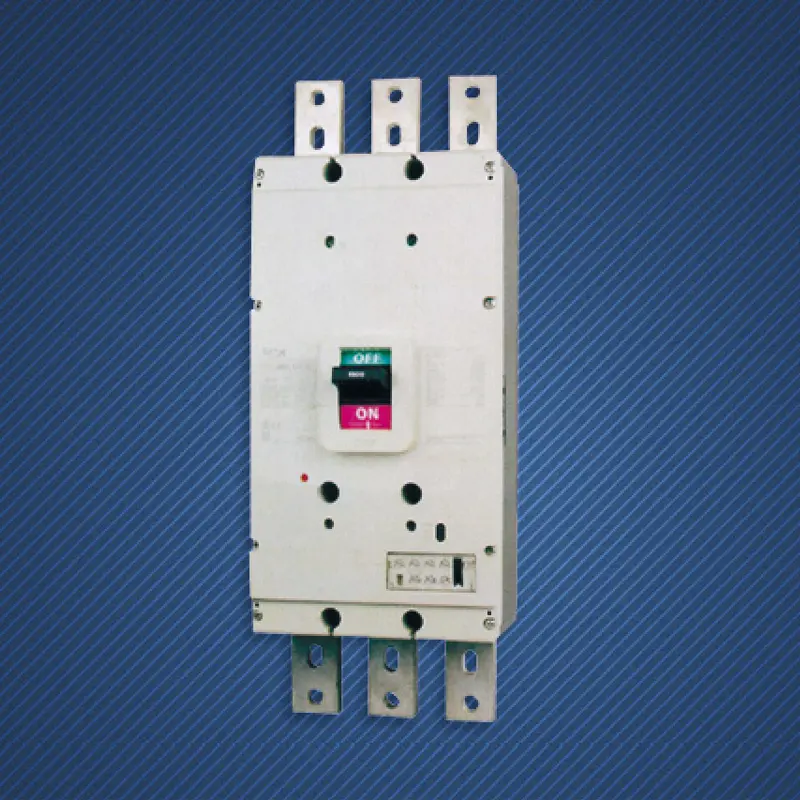

3P 1000A 등급 성형 케이스 회로 차단기

현대 대규모 시설의 에너지 중심지인 주 배전실에서 1000A 전류는 배전의 최고 용량 수준 중 하나입니다. SPX는 이 고품질 3P 1000A 정격 배선용 차단기에 배치되어 기존 보호 기기의 범위를 뛰어넘고 강전류 제어, 약전류 로직 및 디지털 통신을 통합하는 종합 전력 관리 플랫폼으로 진화했습니다.

특징:

정격 전류 1000A로 약 550kW(400V 3상) 이상의 지속적인 전력 부하를 안전하게 전달할 수 있어 대규모 데이터 센터 룸, 대규모 생산 라인 또는 건물 전체의 전력 융합 요구 사항을 충족합니다.
3P 1000A 등급 성형 케이스 회로 차단기는 최대 120kA~150kA의 업계 최고의 극한 단락 차단 기능을 제공하며 발생할 수 있는 가장 파괴적인 단락 오류를 견딜 수 있고 안전하게 제거할 수 있습니다. 저압 배전계통 전체의 물리적 아키텍처가 붕괴되지 않도록 보장하는 최후의 견고한 방어선입니다.
특수 설계된 고강도 단열 프레임과 최적화된 방열 덕트 설계를 채택하여 장기간 고전류 운전 및 고차단 공정에서도 우수한 동적 열 안정성과 낮은 작동 온도 상승을 보장합니다.
최첨단 다기능 디지털 트립 장치를 장착하여 과부하, 단락 단락 지연, 순간 단락, 지락, 잔류 전류 등을 포함하는 포괄적이고 프로그래밍 가능한 보호 매트릭스를 제공합니다. 보호 설정은 넓은 범위 내에서 정확하게 설정되고 시간 특성과 유연하게 결합될 수 있습니다.
3P 1000A 정격 몰드 케이스 회로 차단기의 정밀한 단시간 지연 보호 기능은 이 수준에서 최종 회로 차단기까지 완전히 선택적인 보호를 달성하여 오류를 최소 범위로 최대한 제한하고 나머지 시스템의 중단 없는 작동을 보장하는 핵심입니다.
강력한 장애 기록, 이벤트 기록, 온도 모니터링, 건강 진단 기능을 탑재해 잠재적 위험에 대한 조기 경고를 제공하고 '사후 보호'에서 '사전 예방'으로의 전환을 달성할 수 있습니다.
전류, 전압, 전력, 에너지, 역률, 주파수, 고조파 함량, 수요 등 모든 전기 매개변수를 실시간으로 수집하고 표시하는 것은 디지털 배전 시스템 구축을 위한 핵심 데이터 소스입니다.
이더넷, Profinet, Modbus TCP/IP, 심지어 IEC 61850과 같은 프로토콜에 대한 기본 지원 또는 고급 모듈 지원은 공장 수준 에너지 관리 시스템, 빌딩 자동화 시스템 또는 클라우드 기반 IoT 플랫폼에 원활하게 통합됩니다.

애플리케이션

고품질 3P 1000A 등급 성형 케이스 회로 차단기는 각 전원 공급 장치 모듈(예: 전체 데이터 센터 계층)에 대한 저전압 주 수신 회로 차단기 역할을 하여 중요한 IT 부하를 보호합니다.
대규모 정유, 반도체 칩 공장, 자동차 제조 주요 건물을 위한 저전압 모선 보호 및 단면화 스위치입니다.
초고층 건물, 대형 국제공항 터미널, 대형 스포츠 경기장용 변압기 저전압측 메인 스위치입니다.
3차 병원, 지하철 주 변전소, 대규모 수처리 센터의 주전원 공급 및 배전을 위한 핵심 배전 보호입니다.
수백 메가와트 수준의 태양광 발전소 또는 에너지 저장 발전소를 위한 AC 저전압 측면 수집 회로 차단기입니다.

몰드 케이스 회로 차단기 MCCB 매개변수의 SPX SM30-1000 시리즈

프레임(A)				SM300-1000-SS	SM300-1250-SS	작동 특성
정격 전류 In(A)				500,600,700,850,900,1000	600,7-0,800,1000,1200,1250
극 수				3
정격절연전압 U1(V)			교류	690	690
정격차단용량(KA)	IEC 60947-2(lcu/lcs)	교류	690V	13/25	13/25
			500V	65/33	65/33
			440V	85/43	85/43
			400V	85/43	85/43
			230V	125/63	125/63
		DC	250V	-	-

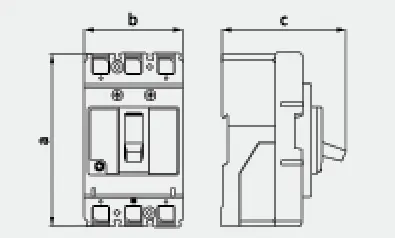

프로필 사진
			a	405
			b	210
			c	190

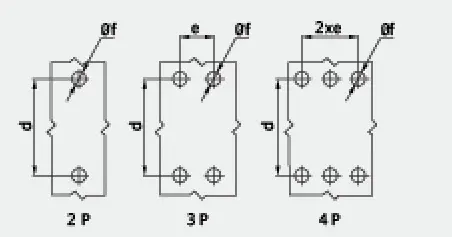

설치 그림
			d	275
			e	70
			f	10
기계 수명				2500
전기적 수명				500
전기작동장치(MD)
외부 회전 핸들
자동 트립 장치				열자기
