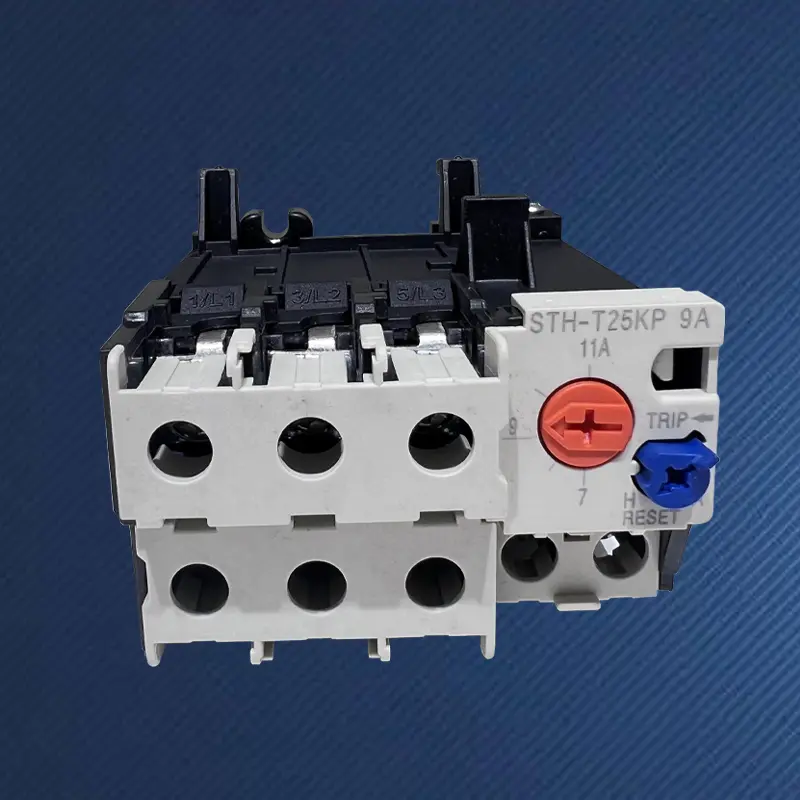

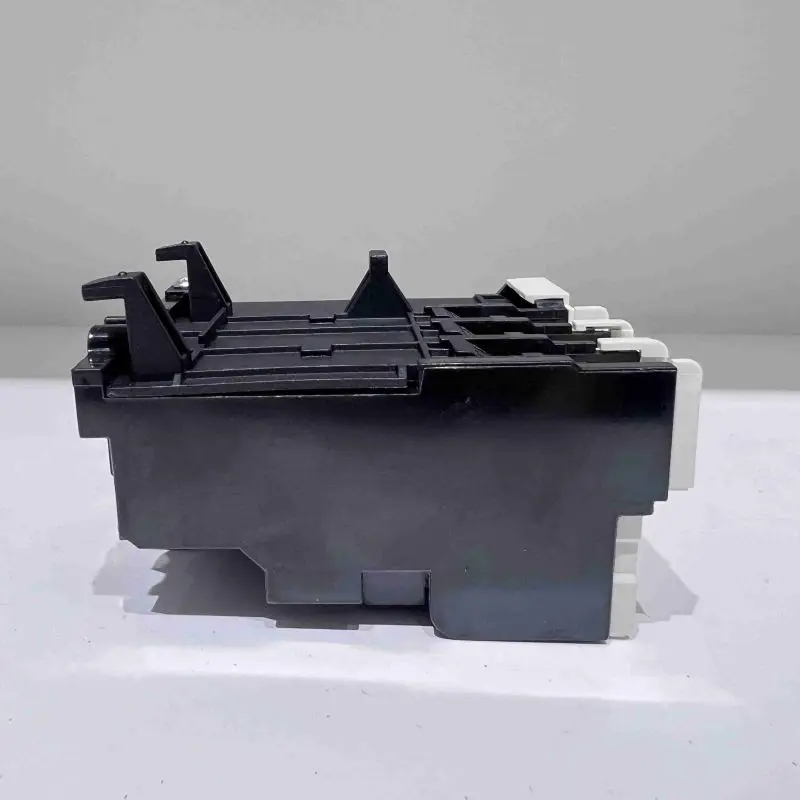

열 과부하 계전기 TH-T25 18A

모터 보호 세계에서 범용 조정 가능성은 유연성을 의미하지만 디버깅이 복잡해지고 매개변수가 일관되지 않을 위험도 발생합니다. 중국 SPX 열 과부하 계전기 TH-T25 18A는 반대 방향으로 이동합니다. 널리 조정 가능한 도구는 아니지만 정격 전류 18A 모터에 맞게 정밀하게 주조된 "안전 ID 카드"입니다. 공장에서 최종 교정은 핵심 보호 ​​매개변수 -18A 설정 전류로 완료되어 각 제품이 해당 특정 전력 수준의 모터에 대해 가장 적합한 보호 기능을 제공할 수 있도록 보장합니다. 표준화, 일관성, 사용 편의성을 추구하는 효율적인 엔지니어링 철학을 나타냅니다.

이점:

제품은 제조 공정에서 약 18A로 정밀하게 보정되었으며 바이메탈 스트립의 열 특성과 릴리스 메커니즘의 기계적 매칭이 이 시점에서 최적에 도달했습니다. 사용자는 현장 조정을 할 필요가 없으므로 부정확한 수동 교정으로 인해 발생하는 조기 또는 지연된 보호 조치가 근본적으로 제거됩니다.
완전한 장비 또는 배치 프로젝트의 제조에서 열 과부하 계전기 TH-T25 18A를 재고로 사용하면 동일한 전력의 모든 모터의 보호 특성을 매우 일관되게 만들어 전체 시스템의 표준화 및 신뢰성을 향상시킬 수 있습니다.
18A 설정 전류는 380V 전압에서 7.5kW ~ 9kW의 주류 3상 모터 전력 범위에 정확하게 해당하므로 많은 팬, 워터 펌프 및 중형 기계식 구동 모터에 이상적인 파트너입니다.
열 과부하 계전기 TH-T25 18A 열 요소의 열 용량 및 방열 모델은 이 전류 수준의 모터의 가열 특성에 최적화되어 과부하, 빈번한 시동 정지 및 기타 작동 조건에서 모터 권선의 온도 상승 과정을 보다 현실적으로 시뮬레이션할 수 있습니다.
엔지니어와 설치자는 곡선 차트를 참조하거나 드라이버를 사용하여 조정할 필요가 없으며 배선을 직접 설치할 수 있으므로 디버깅 시간이 크게 절약되고 인적 오류가 줄어듭니다.

일반적인 애플리케이션 시나리오

7.5kW-9kW 순환수 펌프 및 급수 부스터 펌프용 코어 보호.
소형 공기 압축기, 구동 벨트 모터 및 혼합 믹서의 과부하 보호.
중형 팬 코일 유닛 및 신선 공기 유닛 팬용 전원 보호 장치입니다.
장비 제조업체는 열 과부하 계전기 TH-T25 18A를 고정 전원 모델 중 하나에서 표준화된 디버깅 무료 보호 구성 요소로 사용합니다.

STH-T25 열 계전기는 S-M20/25 AC 접촉기에 적합합니다.

프레임(A)	STH-T18(TH-T18)		STH-T25(TH-T25)				STH-T50(TH-T50)
Suitabie AC 접촉기	S-M10/12		S-M20/25				S-M35/50
보조 접점 구조	수동 또는 자동 복귀
범위 선택 조정(A)	선택(A)	범위 조정(A)	선택(A)		범위 조정(A)		선택(A)	범위 조정(A)
	0.24A	0.2~0.32	1.3A		1~1.6		29	24~34
	0.35A	0.28~0.42	1.7A		1.4~2.0		35	30~40
	0.5A	0.4~0.6	2.1A		1.7~2.5		42	34~50
	0.7A	0.55~0.85	2.5A		2~3
	0.9A	0.7~1.1	3.6A		2.8~4.4
	1.3A	1~1.6	5A		4~6
	1.7A	1.4~2.0	6.6A		5.2~8
	2.1A	1.7~2.5	9A		7~11
	2.5A	2~3	11A		9~13
	3.6A	2.8~4.4	15A		12~18
	5A	4~6	19A		16~22
	6.6A	5.2~8	22A		18~26
	9A	7~11	29A		24~34
	11A	9~13	35A		30~40
보조 접점 구조	1a1b(1NO+1NC)

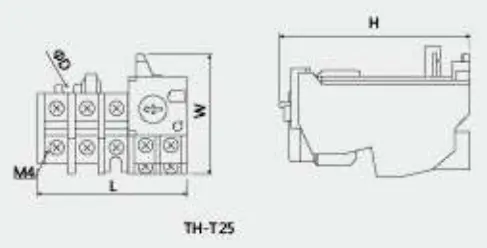

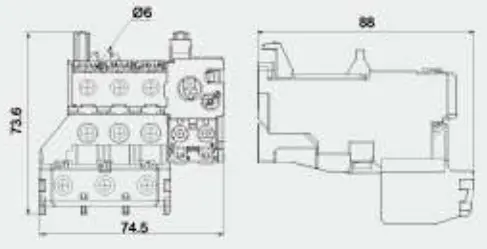

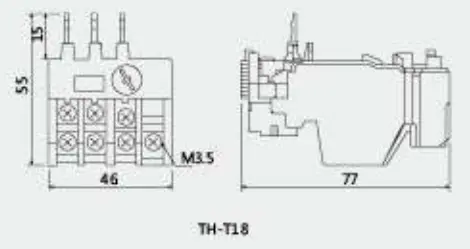

개요 및 설치 치수
	유형		L	W	H	ΦD
	TH-T25		63	51	81	4.5
