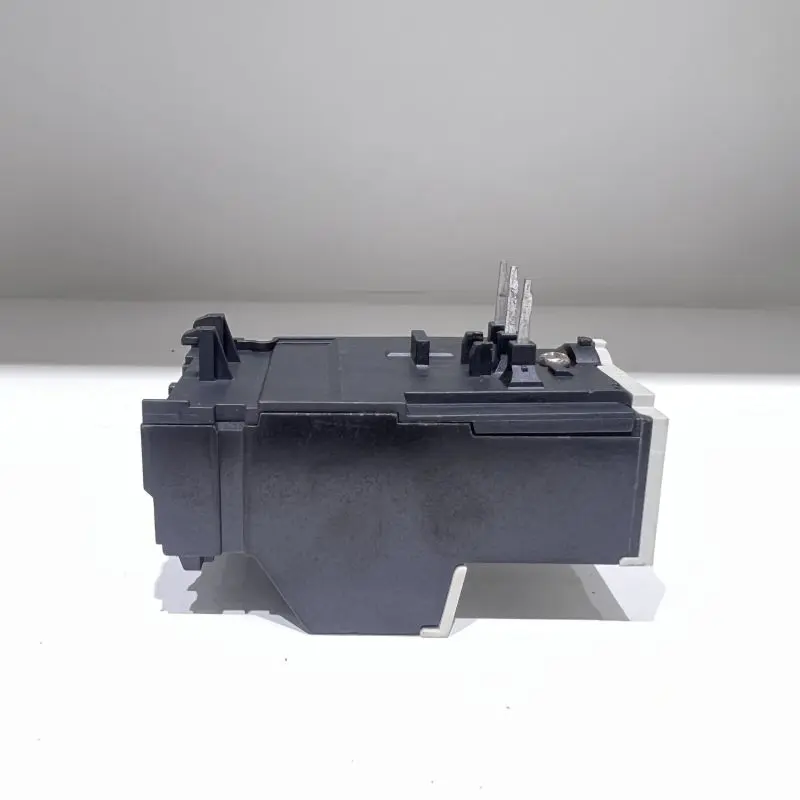

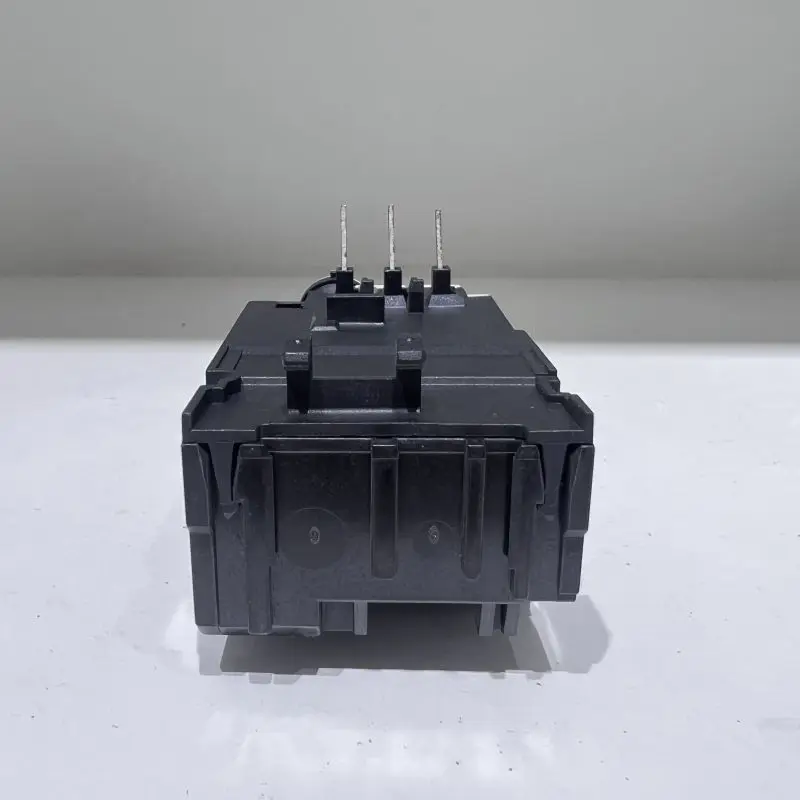

TH-T18 0.35A 열 릴레이

자동화 기기, 정밀 드라이브 및 소형 장비에는 불과 몇 백 와트의 전력을 가진 3상 마이크로 모터가 많이 있습니다. 이러한 모터의 정격 전류는 매우 작으며(보통 1A 미만), 이 범위 내 범용 열 계전기의 보호 곡선은 효과적인 보호를 달성할 만큼 정확하지 않은 경우가 많습니다. SPX 내구성 TH-T18 0.35A 열 계전기는 이러한 소전류 애플리케이션을 위해 설계된 전문 솔루션입니다. 바이메탈 시트 재료, 발열체 및 동작 메커니즘의 소형화 및 정밀 설계를 통해 0.35A 전류에서 고감도 및 안정성 보호를 달성하여 마이크로 모터에 대한 전문 보호의 격차를 메웁니다.

특징:

SPX 공장의 고품질 TH-T18 0.35A 열 계전기는 0.35A 정도의 작은 전류로 인해 발생하는 약한 열을 해결하기 위해 특별한 열 기계적 구조 최적화를 거쳤습니다. 이를 통해 바이메탈 스트립이 충분하고 정확한 변형을 생성할 수 있으므로 역시간 보호 기능이 작은 과부하(예: 1.1배 In)에서도 안정적으로 트리거되어 보호 사각지대를 피할 수 있습니다.

TH-T18은 마이크로 암페어 수준의 전류 변동이 보호 지점에 영향을 미칠 수 있는 마이크로 스케일에서도 정밀 제조 공정을 통해 제품 간 보호 특성의 매우 높은 일관성을 보장하므로 표준화된 마이크로 장치의 대량 적용에 적합합니다. 크기가 정교하고 마이크로 AC 접촉기(예: 9A~12A 등급)에 직접 연결하여 초소형 마이크로 모터 스타터를 구성할 수 있어 제어 캐비닛의 귀중한 공간을 크게 절약할 수 있습니다.

이점:

맞춤형 TH-T18 0.35A 열 계전기는 순수한 전기 기계 보호 구성 요소로서 외부 전원 공급 장치가 필요하지 않으며 제어 시스템의 전압 변동, 고조파 및 전자기 간섭에 전혀 영향을 받지 않습니다. 또한 주파수 변환기나 스위칭 전원 공급 장치로 구동되는 복잡한 마이크로 시스템에서도 안정적으로 작동할 수 있습니다.

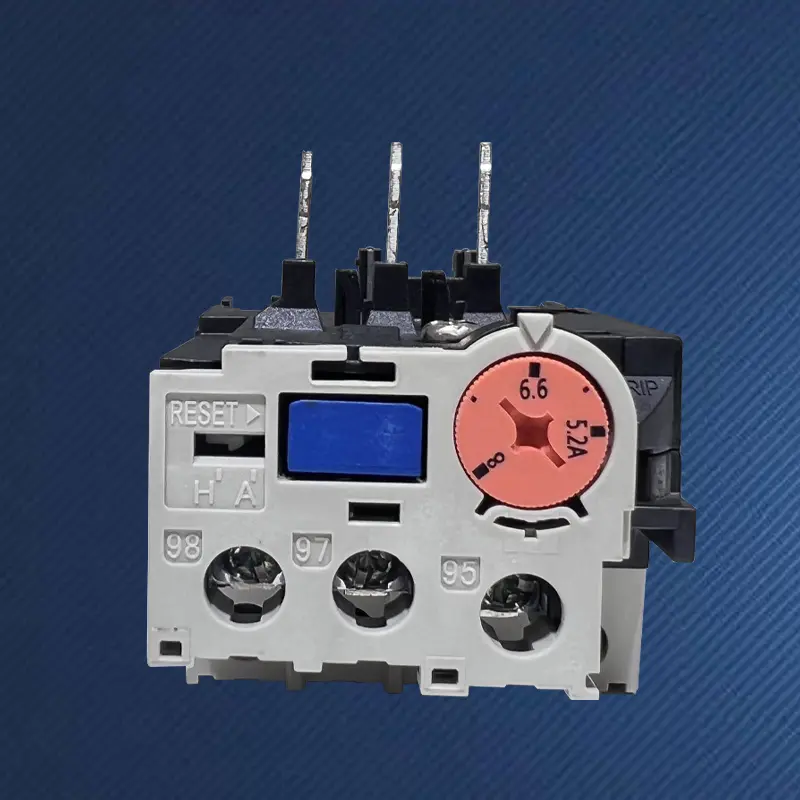

작동 메커니즘은 작지만 명확한 수동 재설정 버튼과 트립 표시 표시가 장착되어 조밀하게 설치된 마이크로 제어 장치에서 상태 인식 및 오류 재설정을 용이하게 합니다.

STH-T18 열 계전기는 S-M10/20 AC 접촉기에 적합합니다.

프레임(A)	STH-T18(TH-T18)		STH-T25(TH-T25)				STH-T50(TH-T50)
Suitabie AC 접촉기	S-M10/12		S-M20/25				S-M35/50
보조 접점 구조	수동 또는 자동 복귀
범위 선택 조정(A)	선택(A)	범위 조정(A)	선택(A)		범위 조정(A)		선택(A)	범위 조정(A)
	0.24A	0.2~0.32	1.3A		1~1.6		29	24~34
	0.35A	0.28~0.42	1.7A		1.4~2.0		35	30~40
	0.5A	0.4~0.6	2.1A		1.7~2.5		42	34~50
	0.7A	0.55~0.85	2.5A		2~3
	0.9A	0.7~1.1	3.6A		2.8~4.4
	1.3A	1~1.6	5A		4~6
	1.7A	1.4~2.0	6.6A		5.2~8
	2.1A	1.7~2.5	9A		7~11
	2.5A	2~3	11A		9~13
	3.6A	2.8~4.4	15A		12~18
	5A	4~6	19A		16~22
	6.6A	5.2~8	22A		18~26
	9A	7~11	29A		24~34
	11A	9~13	35A		30~40
보조 접점 구조	1a1b(1NO+1NC)
개요 및 설치 치수
	유형		L	W	H	ΦD
	TH-T25		63	51	81	4.5
