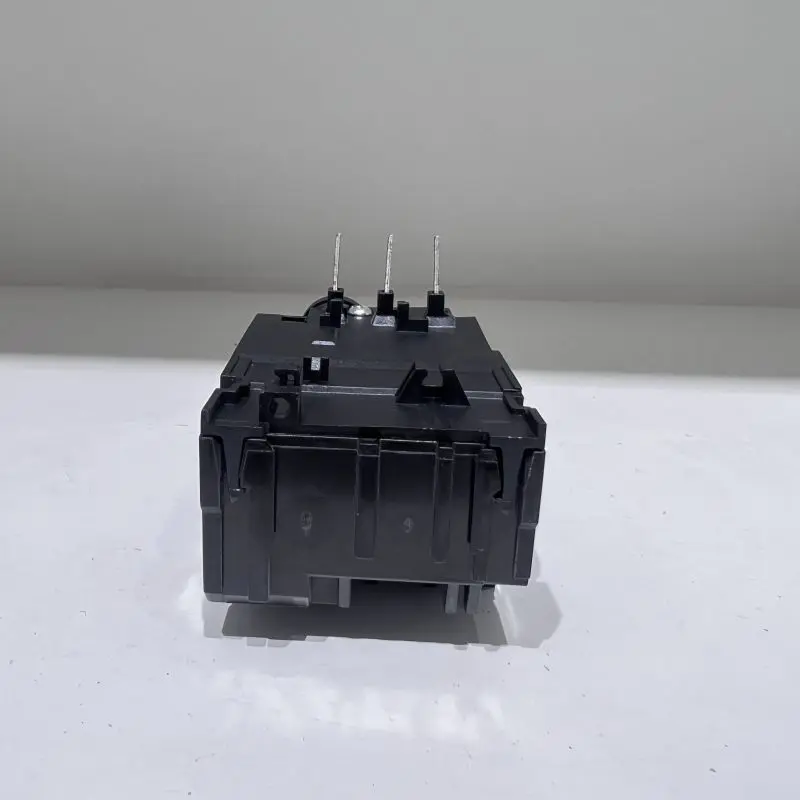

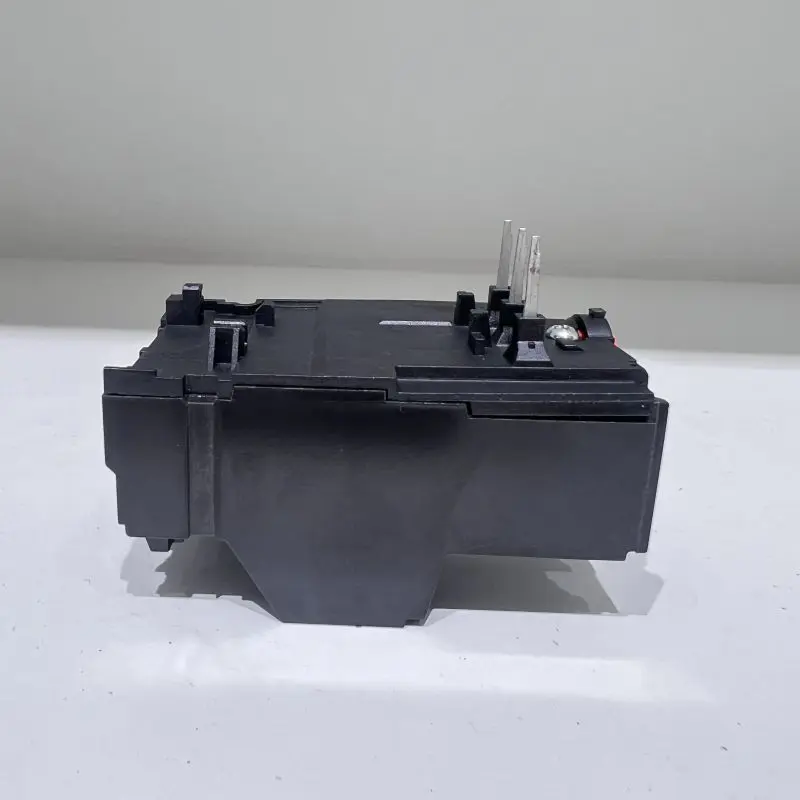

TH-N12 열 과부하 계전기

산업용 배전 및 자동화 제어 분야에는 다수의 중소형 모터가 있으며, 이들 모터의 보호 요구 사항은 정밀도와 신뢰성은 물론 통합 및 유지 관리의 용이성을 모두 요구합니다. SPX 공장의 높은 품질과 CE 인증을 받은 TH-N12 열 과부하 계전기는 이러한 광범위한 수요를 충족하도록 설계된 표준화된 보호 모듈입니다. 극단적인 넓은 범위를 추구하는 것이 아니라, 최적화된 전류 범위 내에서 고도로 성숙하고 일관된 보호 성능을 제공합니다. 새로운 모터 스타터에 통합되거나 기존 시스템의 유지 관리 및 교체에 사용되는 TH-N12는 표준화된 인터페이스와 명확한 조정 스케일을 통해 사용자에게 걱정 없고 안정적이며 관리하기 쉬운 보호 솔루션을 제공합니다.

특징

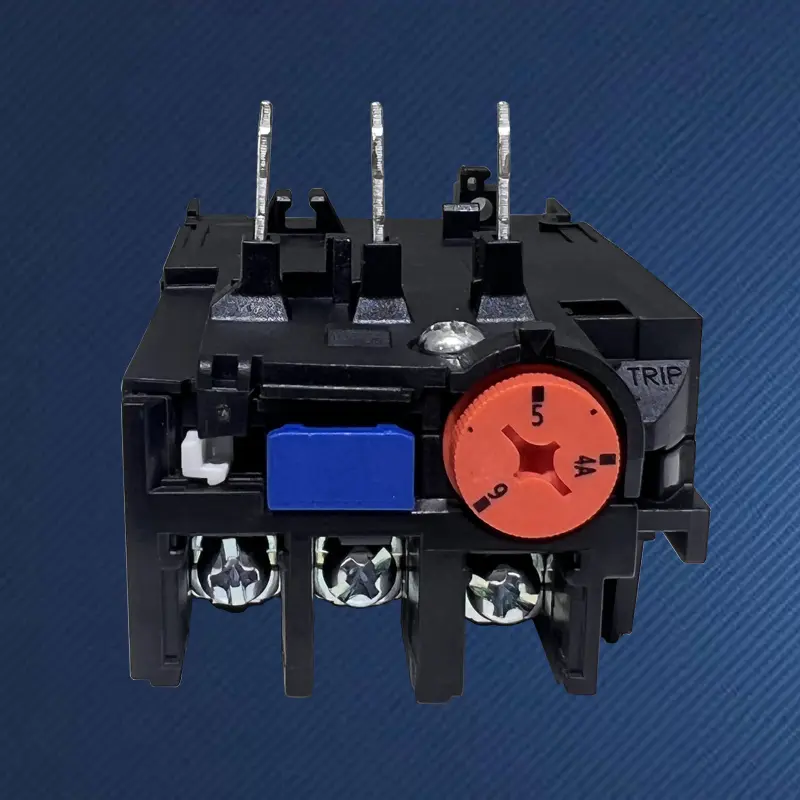

중앙 조정 손잡이에는 명확한 전류 값 스케일이 있어 사용자가 모터의 정격 전류에 따라 시각적으로 정확하게 설정할 수 있습니다. 작업이 직관적이므로 디버깅 과정에서 추측과 오류가 줄어듭니다.
제품 디자인에는 트립 표시 창(보통 눈에 띄는 색상 변경)과 수동 재설정 버튼이 있어 장치 상태를 한눈에 알 수 있어 빠른 오류 진단 및 시스템 복구가 가능합니다.
SPX 고품질 TH-N12 열 과부하 계전기는 고전적인 바이메탈 스트립 가열 및 굽힘 원리를 기반으로 하며 모터의 열 특성에 맞는 과부하 보호 기능을 제공합니다. 내장된 차동 가이드 플레이트 메커니즘은 결상 및 심각한 3상 불균형 결함에 대한 트리핑 응답을 가속화하는 기능을 보장합니다.
일반적으로 동일한 시리즈 또는 지정된 모델의 소형 AC 접촉기를 직접 플러그인 설치하도록 설계된 TH-N12 열 과부하 계전기는 작고 안정적인 전자기 스타터를 형성하여 설치 공간과 배선 시간을 절약합니다.
고품질 모델에는 주변 온도 변화가 바이메탈 스트립의 작동 특성에 미치는 영향을 완화하는 주변 온도 보상이 포함되어 있어 더 넓은 온도 범위에서 TH-N12 열 과부하 계전기 보호의 안정성을 보장합니다.
쉘은 내부 정밀 메커니즘에 대한 기본적인 먼지 및 우발적인 접촉 방지 기능을 제공할 수 있으며 다양한 제어 캐비닛에 설치하는 데 적합합니다.

주요 응용 시나리오

TH-N12는 안정적인 보호와 제한된 공간이 필요한 중소 전력 애플리케이션에 적합합니다.
포장 기계, 소형 컨베이어, 믹서, 팬 및 기타 장비의 모터 보호.
자동문, 환기장치, 워터펌프 등을 단일 기계로 제어합니다.
PLC 또는 컨트롤러 출력단의 실행 장치(접촉기)를 위한 표준 보호 액세서리입니다.
TH-N12 열 과부하 계전기는 널리 사용되는 범용 모델로서 기존 시스템에서 동일한 유형의 손상된 열 계전기를 교체하는 데 일반적으로 사용됩니다.

STH-N12 열 계전기는 S-C10/12 AC 접촉기에 적합합니다.

프레임(A)	STH-N18(TH-N18)		STH-N25(TH-N25)		STH-N50(TH-N50)
Suitabie AC 접촉기	S-C10/12		S-C21/25		S-C50/95
보조 접점 구조	수동 또는 자동 복귀
범위 선택 조정(A)	선택(A)	범위 조정(A)	선택(A)	범위 조정(A)	선택(A)	범위 조정(A)
	0.24A	0.2~0.32	1.3A	1~1.6	15A	12~18
	0.35A	0.28~0.42	1.7A	1.4~2.0	19A	16~22
	0.5A	0.4~0.6	2.1A	1.7~2.5	22A	18~26
	0.7A	0.55~0.85	2.5A	2~3	29A	24~34
	0.9A	0.7~1.1	3.6A	2.8~4.4	35A	30~40
	1.3A	1~1.6	5A	4~6	42A	34~50
	1.7A	1.4~2.0	6.6A	5.2~8	54A	43~65
	2.1A	1.7~2.5	9A	7~11	67A	54~80
	2.5A	2~3	11A	9~13	82A	65~93
	3.6A	2.8~4.4	15A	12~18	95A	85~105
	5A	4~6	19A	16~22
	6.6A	5.2~8	22A	18~26
	9A	7~11	29A	24~34
	11A	9~13	35A	30~40
보조 접점 구조	1a1b(1NO+1NC)

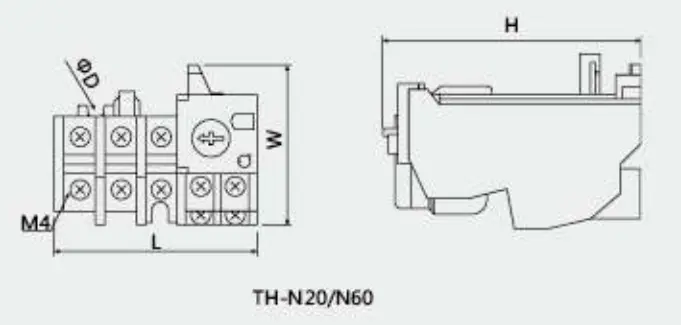

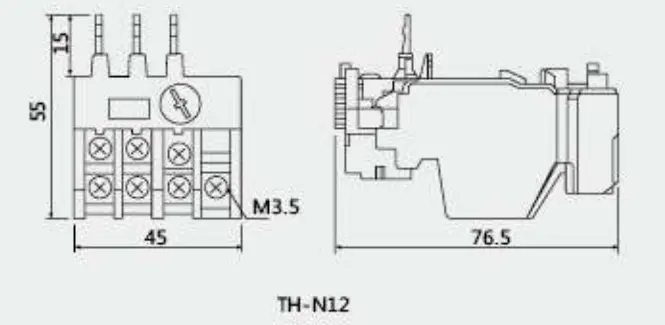

개요 및 설치 치수
	유형		L	W	H	ΦD
	TH-N20		63	51	79	4.5
	TH-N60		89	57	83.5	4.5
