열 과부하 계전기 모터 보호

모터 소진의 비극은 종종 눈에 띄지 않는 지속적인 온도 상승으로 시작됩니다. SPX의 내구성 있는 열 과부하 계전기 모터 보호는 이 비밀 프로세스의 '종결자'입니다. 그 역할은 단순한 전류 감지 스위치가 아니라 정교한 '열전 아날로그 시스템'이다. 내부의 각 바이메탈 구성 요소는 동일한 전류에서 모터 권선의 가열 및 냉각 상태를 실시간으로 재현하는 보정된 "열 모델"입니다. 외부 모델이 열 한계에 도달했다고 판단하면 모터 내부도 위험하다는 의미이며 즉시 보호가 시작됩니다. 이는 물리적 본질에서 출발하여 손상에 앞서는 예방적 보호철학이다.

특징:

주 회로에 직렬로 연결된 발열체는 중간 변환이나 외부 전원 공급 장치 없이 전류를 제곱 관계(P=I²R)의 열에너지로 직접 변환합니다. 이는 모터 손실을 가장 직접적으로 시뮬레이션하는 것입니다.
열 에너지는 특정 공식으로 바이메탈 시트의 제어 가능하고 누적 굽힘 변형을 유발합니다. 이 변수는 시간과 전류 함수의 열적분입니다. 누적된 변형이 기계적으로 설정된 임계값에 도달하면 해제 메커니즘이 즉시 작동하여 열 에너지를 기계 에너지로, 그리고 제어 신호로 안정적으로 변환합니다.
모터 절연재의 수명은 온도에 따라 기하급수적으로 감소합니다(예: "10도 법칙"). 열동형 과부하 계전기 모터 보호 장치의 반한시 특성(과부하가 클수록 동작 속도가 빨라짐)이 완벽하게 일치하여 절연 수명이 급격히 감소하는 임계점 이전에 개입합니다.
도매 맞춤형 열 과부하 계전기 모터 보호는 시동 또는 단기 프로세스 요구 사항 중 모터의 합리적인 과부하를 이해하고 허용하며, 과부하 정도 및 시간(예: "열 축적")의 곱이 안전 임계값을 초과하는 경우에만 조치를 취하여 불필요한 종료를 방지합니다.

정확한 포지셔닝

현대 전자 제어 시스템에서는 다양한 보호 장치가 함께 작동하여 심층 방어 시스템을 형성합니다.
회로 차단기(CB/MCCB)는 전력망의 수호자로서 단락과 같은 치명적인 오류를 제거하고 케이블 및 시스템 아키텍처를 보호하는 역할을 합니다.
모터 보호형 열 과부하 계전기는 과부하 및 위상 중단으로 인한 만성적 열 손상 위협을 방지하는 데 전념하는 모터 본체에 꼭 맞는 보호 장치입니다.
주파수 변환기/소프트 스타터의 내부 보호는 과전류, 과전압 등과 같은 프로세스 및 알고리즘 수준 보호를 제공하지만 그 효과는 자체 상태 및 매개변수 설정에 따라 달라집니다.
고품질 열 과부하 계전기 모터 보호를 선택한다는 것은 모터에 다양한 원리를 기반으로 하는 독립적이고 순수하며 중복된 열 보호 계층을 추가하는 것을 의미하며, 이는 최고 수준의 보안 사고입니다.

애플리케이션

광산 분쇄기 및 볼밀; 시멘트 공장 롤러 프레스와 대형 팬은 높은 충격과 먼지 환경에 대처하도록 설계되었습니다.
열 과부하 계전기 모터 보호는 건물의 소방 펌프 및 가정용 수도 펌프에 사용할 수 있습니다. 양수펌프와 하수처리 송풍기는 공공의 안전과 국민생활을 보호하기 위해 사용됩니다.
플라스틱 사출 성형기 및 금속 가공 센터의 스핀들 및 피드 모터 보호와 열 과부하 계전기 모터 보호는 장비의 핵심 가치와 명성을 유지합니다.

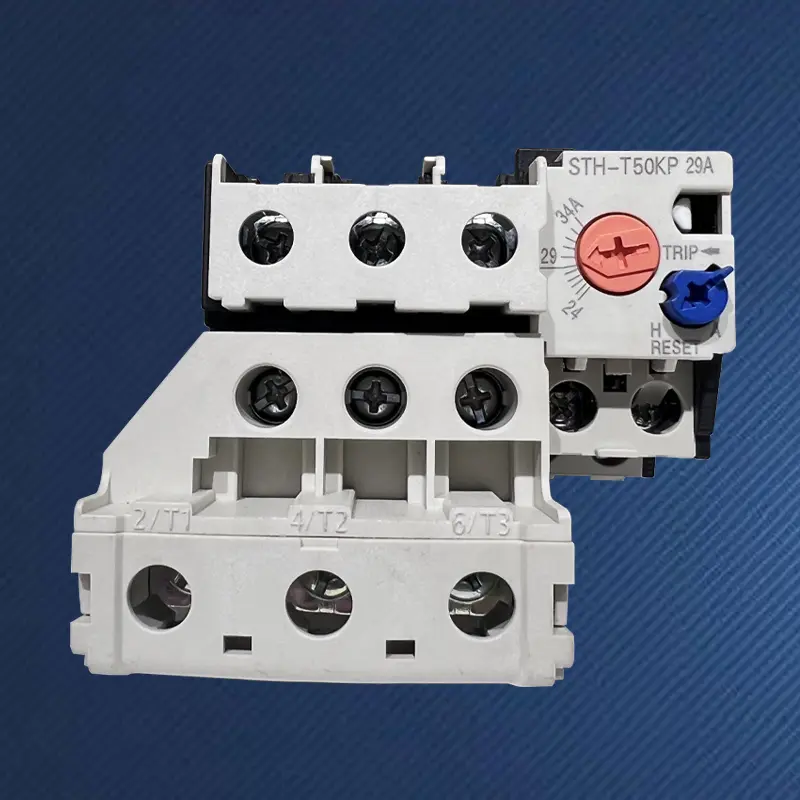

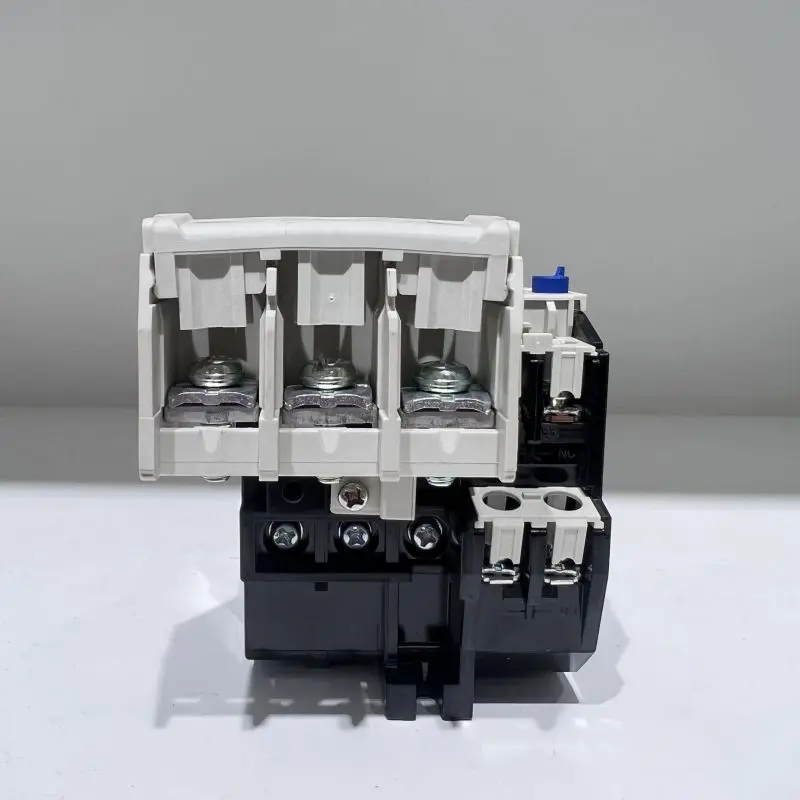

STH-T25 열 계전기는 S-M20/25 AC 접촉기에 적합합니다.

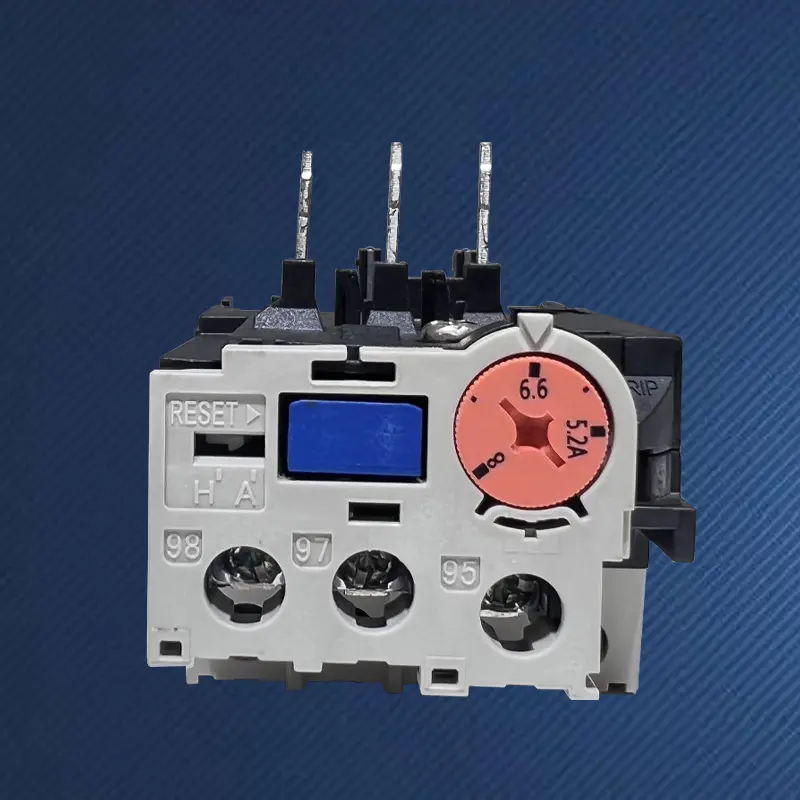

프레임(A)	STH-T18(TH-T18)		STH-T25(TH-T25)				STH-T50(TH-T50)
Suitabie AC 접촉기	S-M10/12		S-M20/25				S-M35/50
보조 접점 구조	수동 또는 자동 복귀
범위 선택 조정(A)	선택(A)	범위 조정(A)	선택(A)		범위 조정(A)		선택(A)	범위 조정(A)
	0.24A	0.2~0.32	1.3A		1~1.6		29	24~34
	0.35A	0.28~0.42	1.7A		1.4~2.0		35	30~40
	0.5A	0.4~0.6	2.1A		1.7~2.5		42	34~50
	0.7A	0.55~0.85	2.5A		2~3
	0.9A	0.7~1.1	3.6A		2.8~4.4
	1.3A	1~1.6	5A		4~6
	1.7A	1.4~2.0	6.6A		5.2~8
	2.1A	1.7~2.5	9A		7~11
	2.5A	2~3	11A		9~13
	3.6A	2.8~4.4	15A		12~18
	5A	4~6	19A		16~22
	6.6A	5.2~8	22A		18~26
	9A	7~11	29A		24~34
	11A	9~13	35A		30~40
보조 접점 구조	1a1b(1NO+1NC)

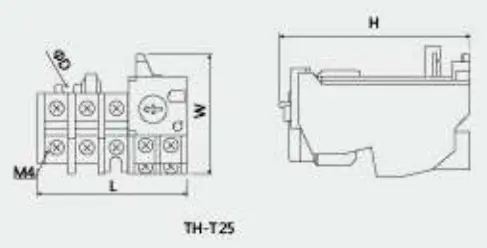

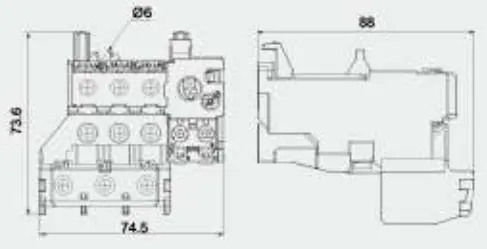

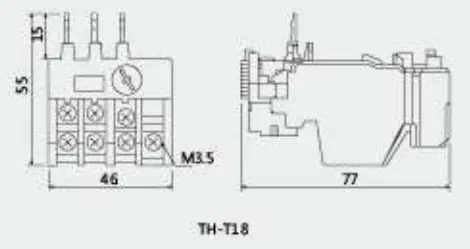

개요 및 설치 치수
	유형		L	W	H	ΦD
	TH-T25		63	51	81	4.5
