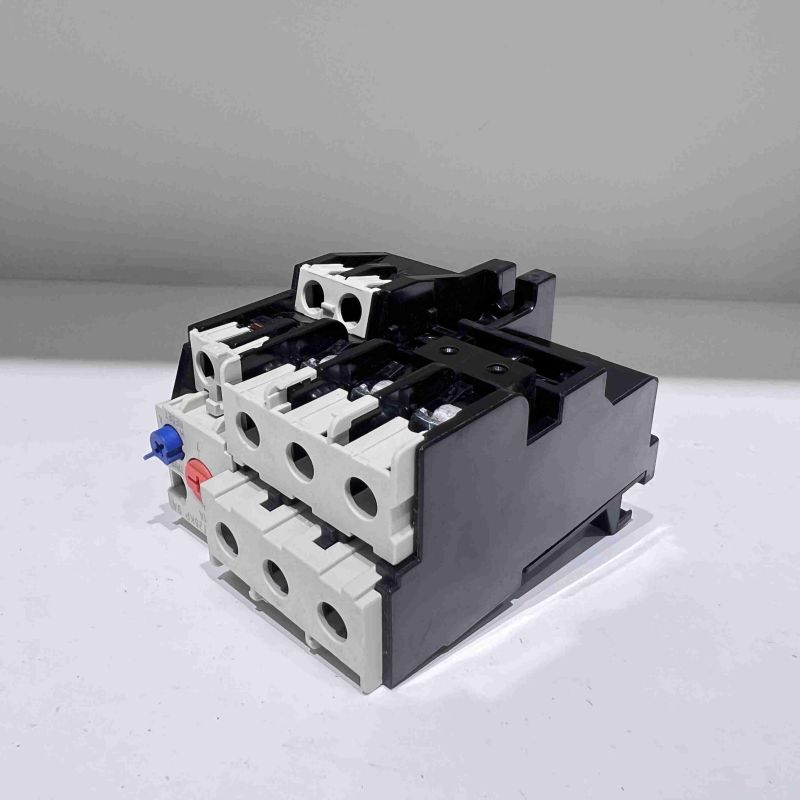

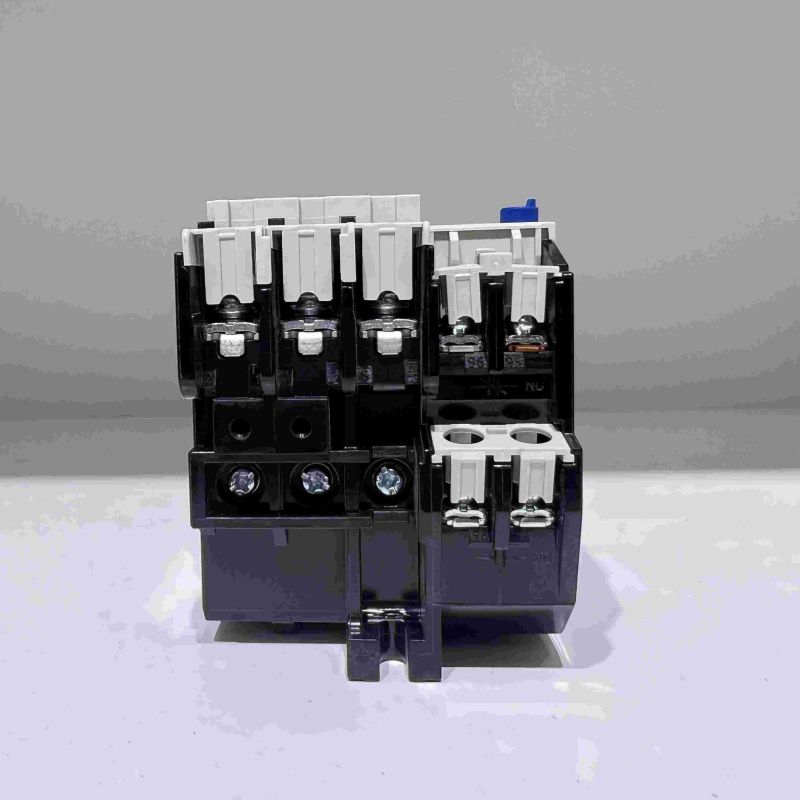

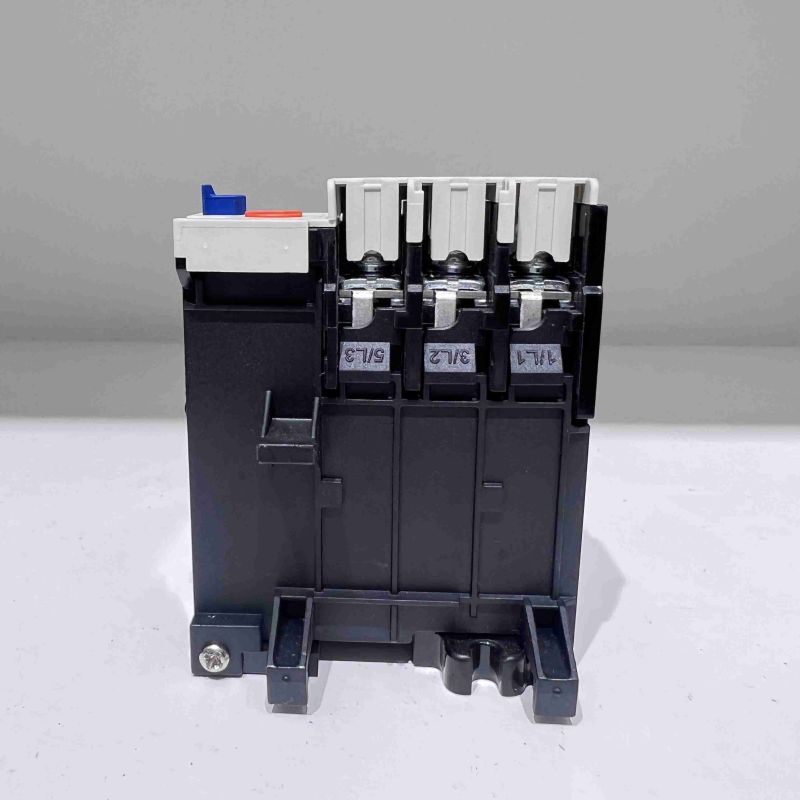

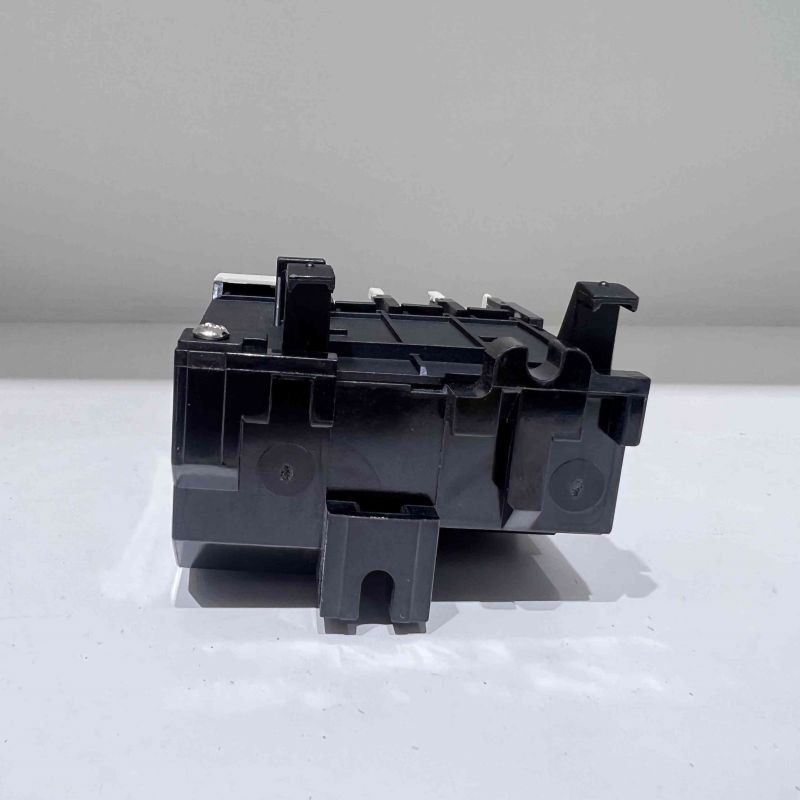

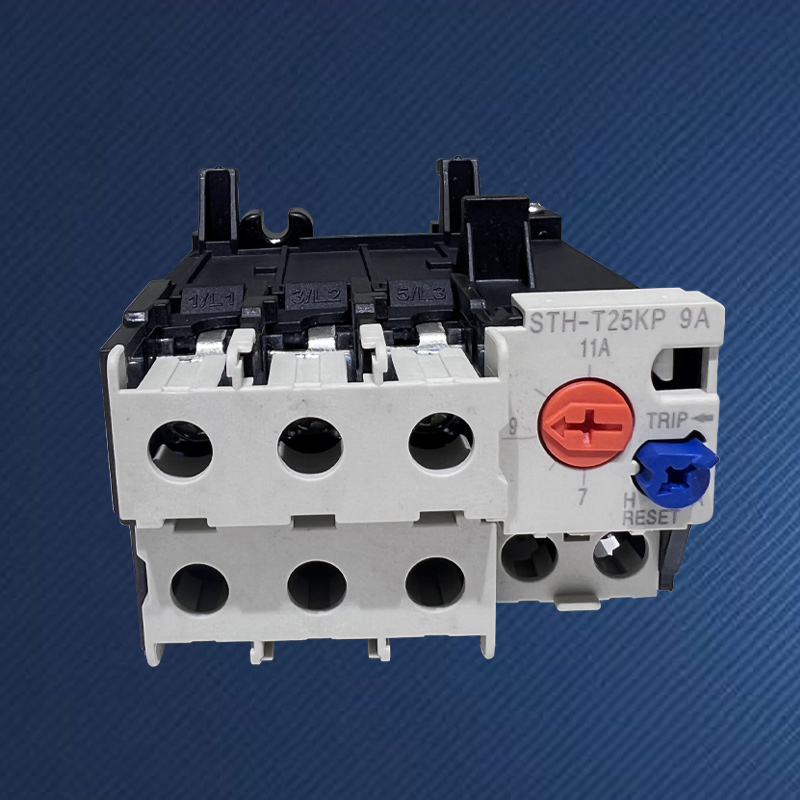

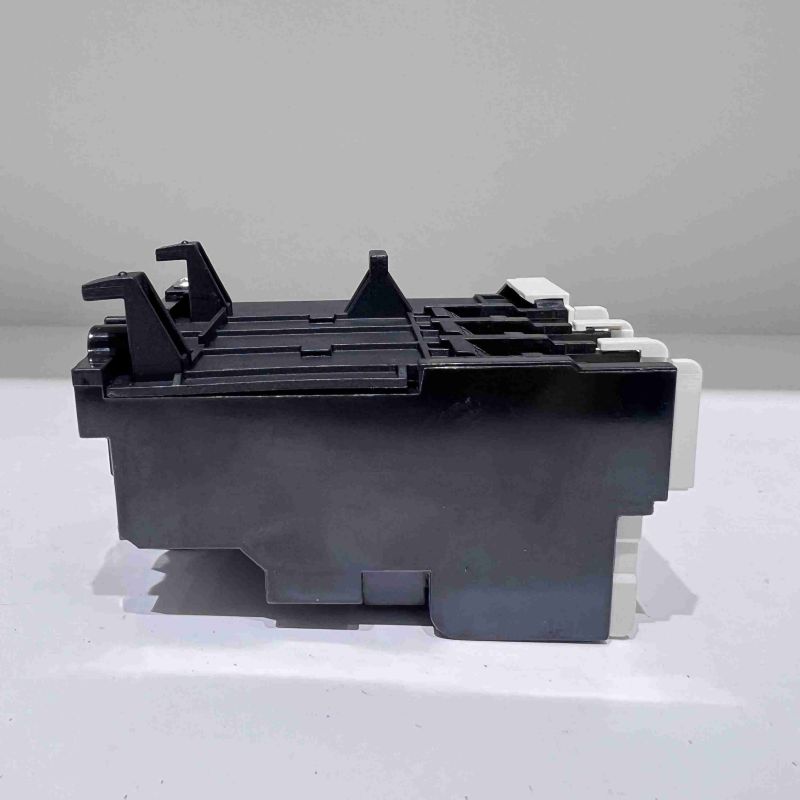

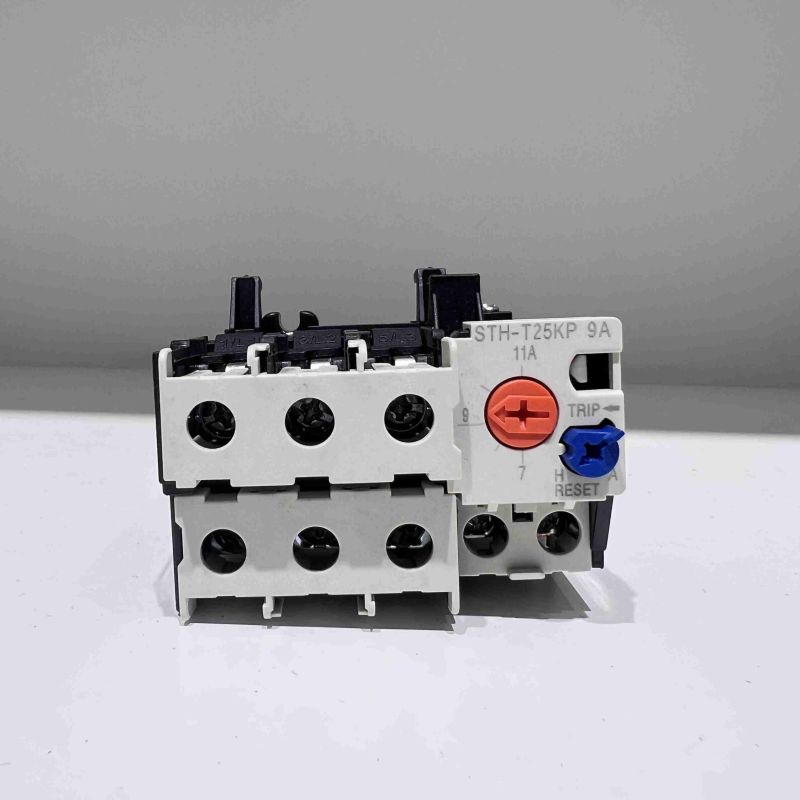

TH-T25KP 열 과부하 계전기

SPX TH-T25KP 열 과부하 계전기를 선택하는 이유는 무엇입니까?

복잡한 산업 현장에서는 모터의 작동 조건이 크게 다르며, 정격 전류, 기동 부하, 주위 온도 등의 요소에 따라 높은 적응성과 조정성을 갖춘 보호 장치가 필요합니다. SPX 맞춤형 TH-T25KP 열 과부하 계전기는 고정된 사양 구성 요소가 아니라 구성 가능한 모터 보호 플랫폼입니다. 핵심 설계 개념은 엔지니어가 광범위한 연속 전류 튜닝, 우수한 온도 보상 및 강화된 기계 구조를 통해 각 모터의 실제 작동 조건에 따라 보호 매개변수를 "맞춤"할 수 있도록 하여 "적용 가능"에서 "최적"으로 보호 업그레이드를 달성하는 것입니다. 특히 고부하 시동, 간헐적 작동 또는 환경 변화와 같은 까다로운 상황에 적합합니다.

재고가 있는 TH-T25KP 열 과부하 계전기는 고정 모델을 훨씬 능가하는 광범위한 연속 조정 가능 전류를 제공합니다(예: 10암페어 이상에서 수백 암페어의 전체 범위를 포괄). 사용자는 손잡이를 회전시켜 동작 전류를 모터의 정격 전류 값으로 연속적이고 정확하게 설정할 수 있으므로 보호 특성에 대한 최상의 맞춤 매칭을 달성할 수 있습니다.

일반적으로 클래스 10 및 클래스 20(또는 그 이상)의 옵션 또는 전환 가능 기능이 장착되어 있어 사용자는 모터가 표준 시동인지 중부하 시동인지에 따라 일치하는 트립 곡선을 유연하게 선택할 수 있습니다. 이를 통해 시동 충격 및 트립을 방지하고 로터 잠김 과부하 시 신속한 보호를 보장할 수 있습니다.

고급 환경 온도 보상 메커니즘을 갖춘 TH-T25KP 열 과부하 계전기는 -20 ° C ~ +60 ° C (또는 그 이상)의 환경 온도 범위 내에서 안정적인 보호 특성을 유지하여 환경 온도 변화로 인해 일반 계전기의 조기 또는 지연 보호로 인해 발생하는 "계절성 질병"을 방지합니다.

독립형 베이스 설치를 채택하고 직접 연결하는 대신 표준 배선 단자를 통해 접촉기에 연결됩니다. 이 설계는 더 높은 배선 유연성, 더 강력한 열 방출 기능, 손쉬운 개별 유지 관리 및 교체 이점을 제공하므로 수요가 많은 캐비닛 설계에 선호되는 선택입니다.

표준 상시 폐쇄(NC-97/98) 트립 접점 외에 독립적인 상시 개방(NO-95/96) 및 상시 폐쇄(NC-97/98) 신호 접점의 추가 세트가 일반적으로 제공됩니다. 이는 회로 트립 및 원격 경보 표시를 제어하고 복잡한 제어 및 모니터링 요구 사항을 충족하는 데 사용할 수 있습니다.

프레임(A)	STH-T18(TH-T18)				STH-T25(TH-T25)				STH-T50(TH-T50)
Suitabie AC 접촉기	S-M10/12				S-M20/25				S-M35/50
보조 접점 구조	수동 또는 자동 복귀
범위 선택 조정(A)	선택(A)		범위 조정(A)		선택(A)		범위 조정(A)		선택(A)	범위 조정(A)
	0.24A		0.2~0.32		1.3A		1~1.6		29	24~34
	0.35A		0.28~0.42		1.7A		1.4~2.0		35	30~40
	0.5A		0.4~0.6		2.1A		1.7~2.5		42	34~50
	0.7A		0.55~0.85		2.5A		2~3
	0.9A		0.7~1.1		3.6A		2.8~4.4
	1.3A		1~1.6		5A		4~6
	1.7A		1.4~2.0		6.6A		5.2~8
	2.1A		1.7~2.5		9A		7~11
	2.5A		2~3		11A		9~13
	3.6A		2.8~4.4		15A		12~18
	5A		4~6		19A		16~22
	6.6A		5.2~8		22A		18~26
	9A		7~11		29A		24~34
	11A		9~13		35A		30~40
보조 접점 구조	1a1b(1NO+1NC)
개요 및 설치 치수
	유형				L	W	H	ΦD
	TH-T25				63	51	81	4.5
