3극 2소자 열 과부하 계전기

3상 모터 보호 분야에서 핵심 기능과 비용 간의 최적의 균형을 달성하는 방법은 영원한 엔지니어링 주제입니다. 중국 SPX 3극 2소자 열 과부하 계전기는 이 개념에 따른 전형적인 제품입니다. 이는 기능의 타협이 아니라 3상 부하가 상대적으로 균형을 이루고 상 오류 보호를 위한 감도 요구 사항이 표준 수준인 광범위한 애플리케이션 시나리오를 목표로 하는 정교한 "설계 최적화"입니다. 두 구성 요소의 열 결합 효과를 교묘하게 활용하여 3상 전류의 이상 현상을 감지함으로써 안정적인 과부하 보호를 유지하면서 구조를 단순화하고 팬 및 펌프와 같은 다수의 표준 장비에 대한 비용 효율적인 보호 옵션을 제공합니다.

특징:

2개의 가열 요소는 모터의 3상 회로에 있는 2개의 위상(예: L1 및 L3)에 직렬로 연결됩니다. 모터에 과부하가 걸리면 이러한 구성 요소를 통해 흐르는 전류가 증가하고 발생된 열로 인해 해당 바이메탈 플레이트가 구부러집니다.
두 개의 바이메탈 플레이트의 변형은 일반적인 차동 레버 메커니즘을 통해 합성됩니다. 하나 또는 두 개의 위상의 과부하로 인해 생성된 열 효과는 누적되어 궁극적으로 트립 메커니즘의 작동을 구동합니다. 3상 평형 과부하의 경우 보호 응답은 기본적으로 3극 2소자 열 과부하 계전기와 동일합니다.
이것이 가장 근본적인 차이점입니다. 결상(예: L2 상 단선)이 발생하는 경우 이중 요소 계전기는 두 위상(L1 및 L3)의 전류를 높여 오류를 감지할 수 있지만 응답 속도는 결상 보호에 최적화된 3요소 계전기보다 약간 느릴 수 있습니다. 그러나 대부분의 표준 응용 프로그램의 경우 보호가 여전히 시기적절하고 효과적입니다.
하나의 발열체 및 관련 구조를 줄이면 재료 및 제조 비용이 직접적으로 낮아지는 동시에 고품질의 3극 2소자 열 과부하 계전기의 크기가 더욱 컴팩트해집니다.

이점

표준 펌프, 팬 및 압축기와 같은 전력 시스템의 대부분의 3상 평형 부하의 경우 과부하 보호 성능은 3요소 계전기의 성능과 다르지 않습니다.

간소화된 구조는 잠재적인 실패 지점이 적다는 것을 의미합니다. 핵심 바이메탈 시간 제한 방지 보호 메커니즘은 여전히 ​​강력하며 강력한 환경 적응성, 보조 전원 공급 장치 불필요, 간섭 방지 등 열 계전기의 고전적인 장점을 유지합니다.

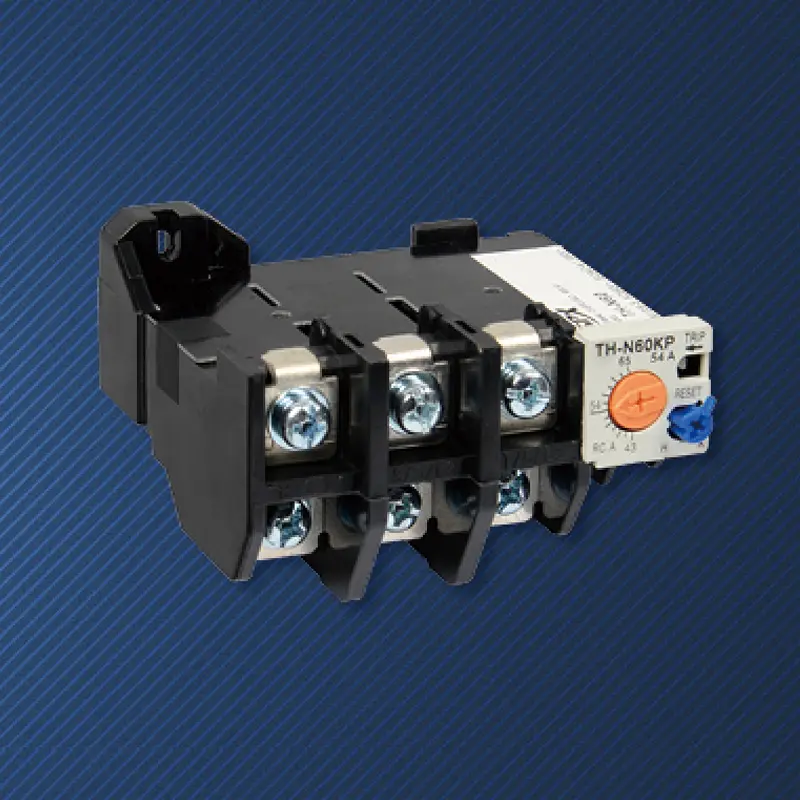

STH-N50 열 계전기는 S-C50/95 AC 접촉기에 적합합니다.

프레임(A)	STH-N60
Suitabie AC 접촉기	S-C50/95
보조 접점 구조	수동 또는 자동 복귀
범위 선택 조정(A)	선택(A)		범위 조정(A)
	15A		12~18
	19A		16~22
	22A		18~26
	29A		24~34
	35A		30~40
	42A		34~50
	54A		43~65
	67A		54~80
	82A		65~93
	95A		85~105
보조 접점 구조	1a1b(1NO+1NC)

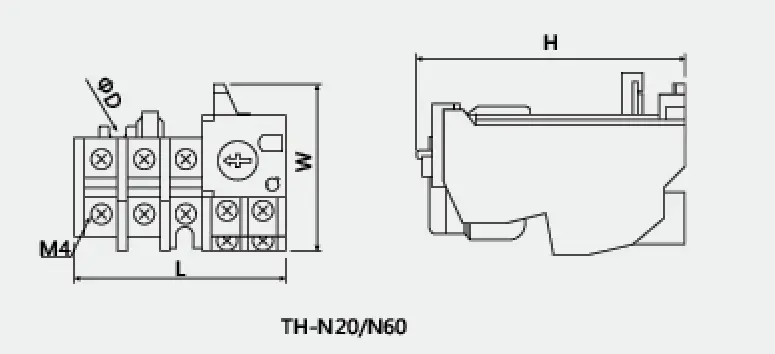

개요 및 설치 치수
	유형	L	W	H	ΦD
	TH-N60	89	57	83.5	4.5
