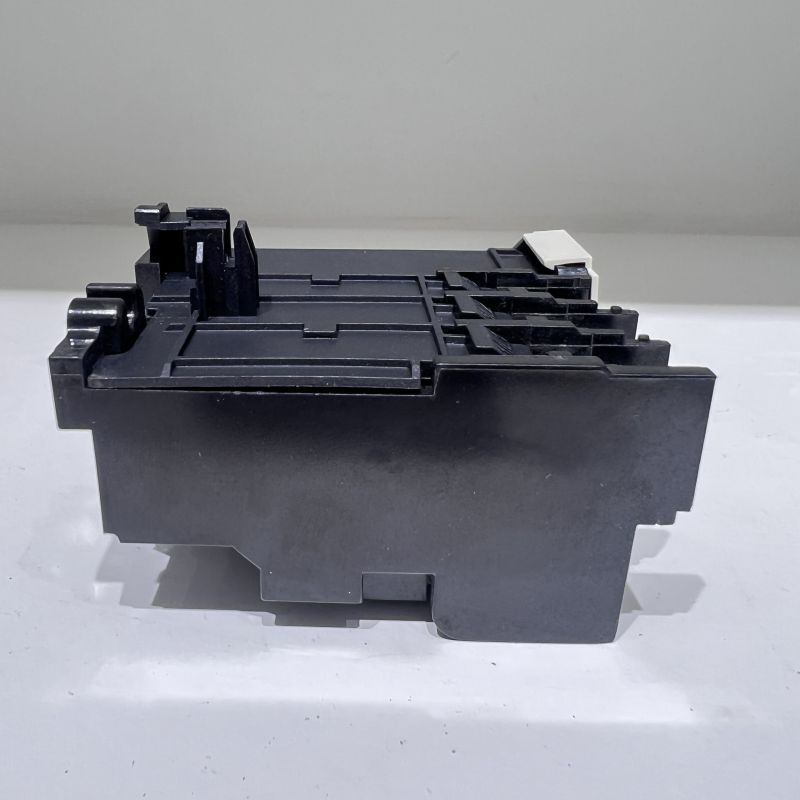

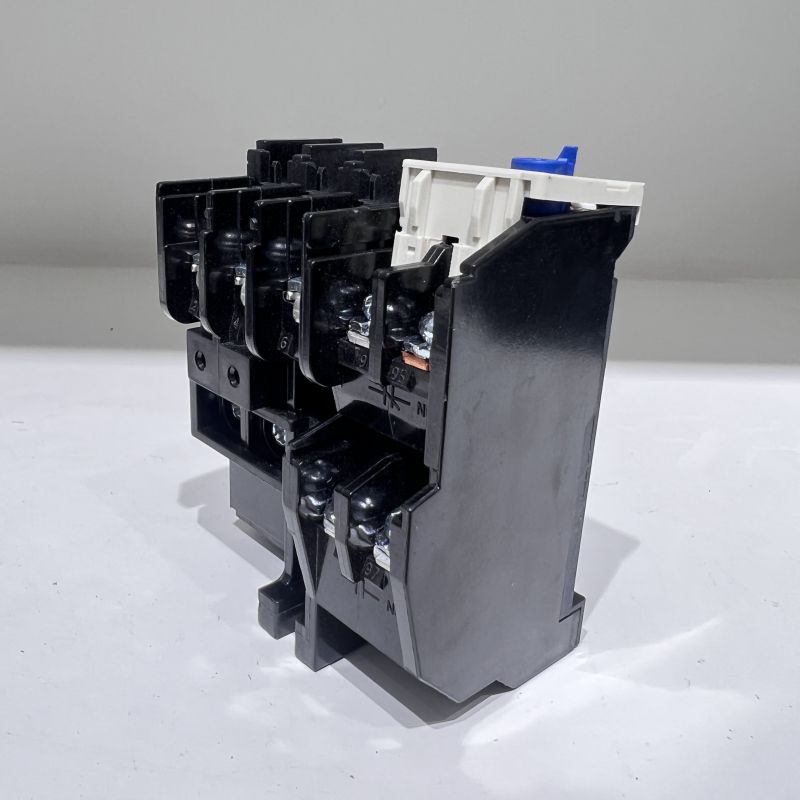

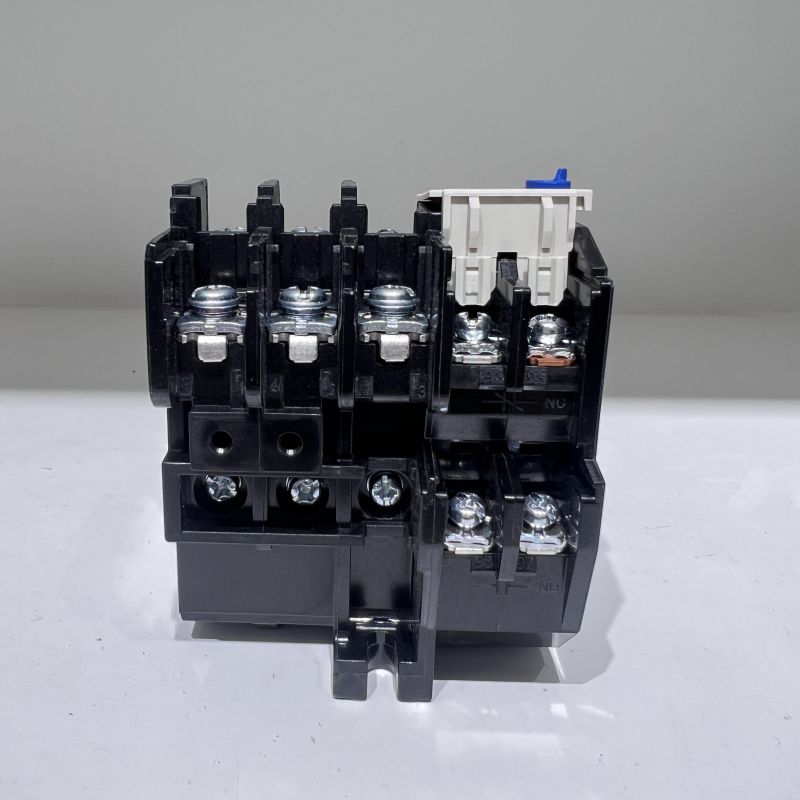

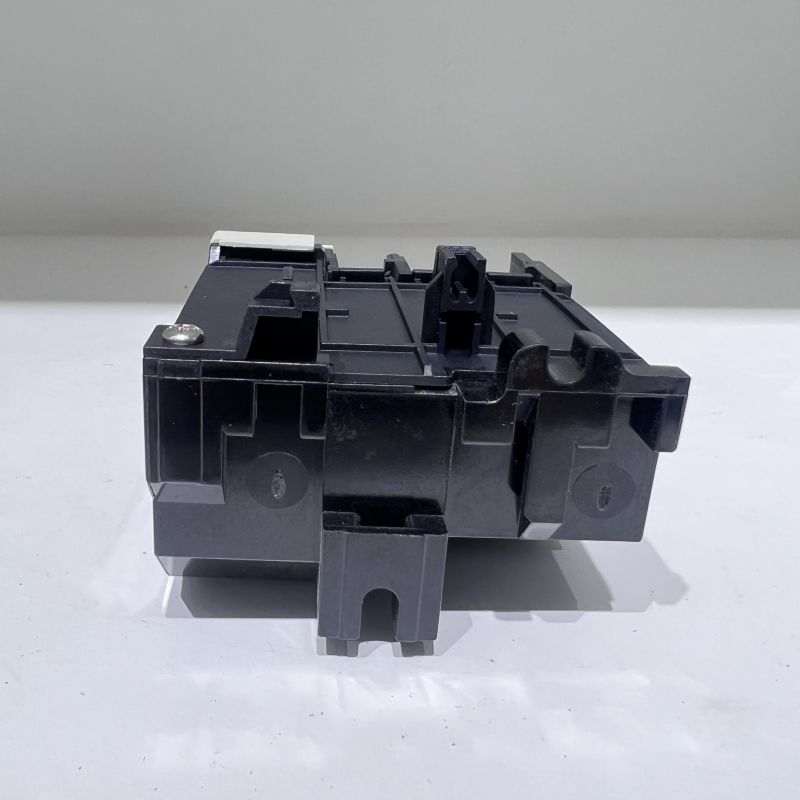

모터 과부하 보호 열 릴레이

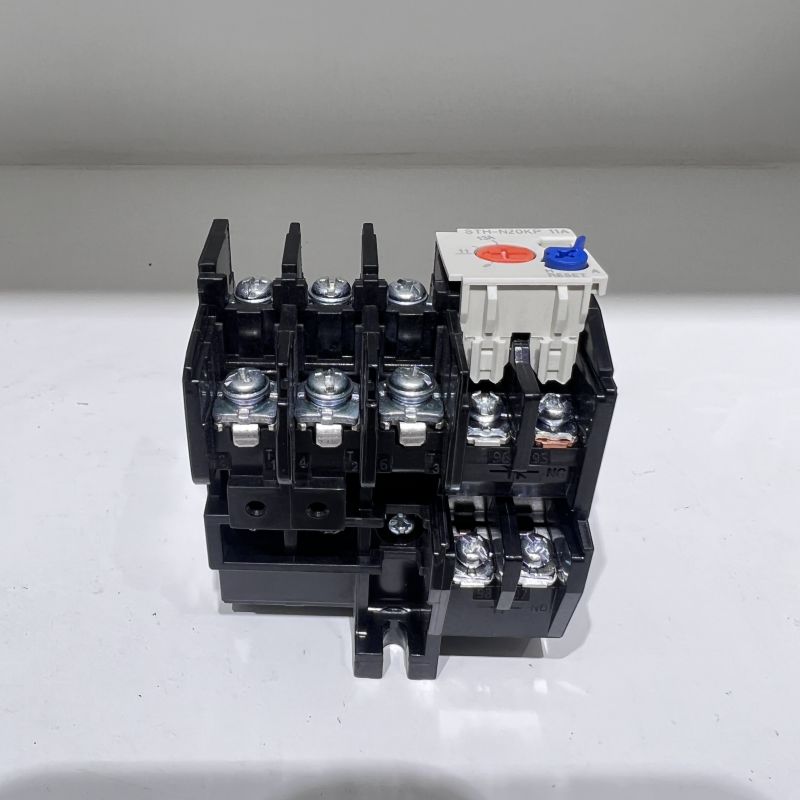

Model:STH-N20KP

2005년에 설립된 Zhejiang SPX Electric Appliance Co., Ltd.는 3상 비동기 모터용으로 특별히 설계된 역시간 과부하 보호의 핵심 구성 요소인 고품질 모터 과부하 보호 열 계전기를 소개합니다. 모터 권선의 가열 특성을 시뮬레이션하는 바이메탈 메커니즘을 통해 작동 전류를 지속적으로 모니터링합니다. 과부하, 결상, 불균형 결함 발생 시 열 축적 효과에 따라 동작을 지연시키고 제어 회로를 차단하여 모터를 보호합니다. 핵심 가치는 경제적이고 신뢰할 수 있으며 유지 관리가 필요 없으며 기본적으로 모터의 열 특성과 일치하는 고전적인 보호 솔루션을 제공하는 데 있습니다. 지속적인 과열로 인해 모터가 소손되는 것을 방지하는 것은 근본적인 안전 장벽입니다.

문의 보내기

제품 설명

전동기 손상의 대부분은 순간적인 재해로 인한 것이 아니라, 지속적인 과열로 인한 장기간의 '오작동'으로 인한 절연층의 서서히 파괴로 인해 발생합니다. SPX 고품질 모터 과부하 보호 열 계전기는 이러한 점진적인 위협에 대한 궁극적인 솔루션입니다. 단순한 전류 스위치가 아닌 정교한 열에너지 시뮬레이션 및 관리 시스템입니다. 모터의 "외부 시뮬레이션 권선"과 같은 내부 바이메탈 부품은 전류가 흐를 때 발생하는 열로 인해 변형되어 모터 내부의 실제 온도 상승을 정확하게 재현합니다. 이 '시험관 모델'이 과열로 판단되면 모터 본체도 안전 임계점에 도달했음을 의미하며 즉시 보호가 시작됩니다. 이는 물리학 법칙에 기초한 직접적이고 심오한 보호 철학입니다.

모터의 주 회로에 직렬로 연결된 바이메탈 스트립은 전류의 크기에 따라 해당 열을 생성합니다. 두 금속층의 서로 다른 열팽창 계수로 인해 블레이드가 한쪽으로 구부러집니다.
레버를 구부리고 밀고, 과부하의 심각도에 반비례하는 시간이 지난 후 마지막으로 상시 폐쇄 제어 접점을 분리합니다. 예를 들어, 정격 전류의 1.2배에서는 작동하는데 수십 분이 걸릴 수 있지만, 6배의 전류에서는 몇 초밖에 걸리지 않습니다. 이러한 역시간 특성은 모터의 열 내구성 곡선과 완벽하게 일치하며, 이는 단기적인 큰 과부하를 견딜 수 있지만 장기간의 작은 과부하는 견딜 수 없습니다.
맞춤형 모터 과부하 보호 열 계전기 보호 기능은 재료의 물리적 특성에서 비롯되며 외부 프로그래밍이나 전원 공급 없이 모터 권선의 열 동작을 본능적으로 시뮬레이션할 수 있습니다. 자연 법칙에 기반한 이러한 신뢰성은 재료 과학에 뿌리를 두고 있으며 소프트웨어 취약성, 전자기 간섭 또는 그리드 변동의 영향을 받지 않습니다.

105% -150% 정격 전류의 장기간 "하위 건강" 작동의 경우 임계값 설정 또는 신호 필터링으로 인해 전자 장치가 무시될 수 있지만 열 계전기의 열은 안정적인 작동이 이루어질 때까지 계속 축적됩니다. 특히 절연 노화로 이어지는 이 "만성 질환"을 예방하고 치료합니다.
위상 오류 또는 심각한 불균형이 발생하면 건강한 위상의 전류가 급격히 상승합니다. 모터 과부하 보호 열 계전기(예: "위상 오류 감지기")의 내부 차동 메커니즘은 트리핑 프로세스를 크게 가속화하고 효율적인 위상 오류 보호를 제공할 수 있습니다.
보조 전원 공급 장치가 필요 없으며 모든 금속 및 고성능 엔지니어링 플라스틱 구조입니다. 먼지, 습기, 고온, 강한 전자파 간섭이 있는 열악한 산업 현장에서 전자기기가 따라올 수 없는 생존 능력과 안정성을 발휘합니다.

STH-N20 열 계전기는 S-C21/25AC 접촉기에 적합합니다.

프레임(A)	STH-N18(TH-N18)		STH-N25(TH-N25)		STH-N50(TH-N50)
Suitabie AC 접촉기	S-C10/12		S-C21/25		S-C50/95
보조 접점 구조	수동 또는 자동 복귀
범위 선택 조정(A)	선택(A)	범위 조정(A)	선택(A)	범위 조정(A)	선택(A)	범위 조정(A)
	0.24A	0.2~0.32	1.3A	1~1.6	15A	12~18
	0.35A	0.28~0.42	1.7A	1.4~2.0	19A	16~22
	0.5A	0.4~0.6	2.1A	1.7~2.5	22A	18~26
	0.7A	0.55~0.85	2.5A	2~3	29A	24~34
	0.9A	0.7~1.1	3.6A	2.8~4.4	35A	30~40
	1.3A	1~1.6	5A	4~6	42A	34~50
	1.7A	1.4~2.0	6.6A	5.2~8	54A	43~65
	2.1A	1.7~2.5	9A	7~11	67A	54~80
	2.5A	2~3	11A	9~13	82A	65~93
	3.6A	2.8~4.4	15A	12~18	95A	85~105
	5A	4~6	19A	16~22
	6.6A	5.2~8	22A	18~26
	9A	7~11	29A	24~34
	11A	9~13	35A	30~40
보조 접점 구조	1a1b(1NO+1NC)
개요 및 설치 치수



	유형		L	W	H	ΦD
	TH-N20		63	51	79	4.5
	TH-N60		89	57	83.5	4.5
