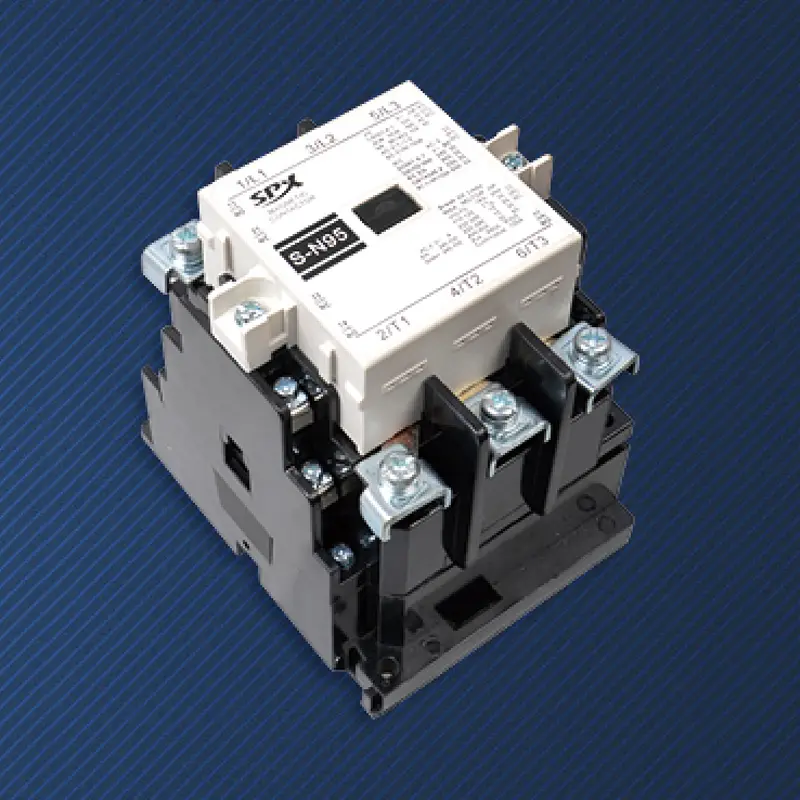

자동 제어형 AC 모듈형 접촉기

자동화 요구 사항이 더 이상 원격 스위치로 제한되지 않고 장치가 환경에 따라 "의식적으로" 작동해야 하는 경우 SPX의 고급 자동 제어 유형 AC 모듈형 접촉기가 최고의 도구가 됩니다. 원격제어 단말의 역할을 넘어 로컬 로직 처리 기능을 갖춘 제어 노드로 진화해 모터, 조명, 펌프 등의 부하가 현장 변화에 자율적이고 지능적으로 대응할 수 있게 됐다.
자동 제어 유형 AC 모듈식 접촉기는 외부 명령을 기다려야 하는 반면, 자동 제어 유형은 제어 논리를 "내장" 또는 "모듈화"하여 주요 변환을 달성합니다.
실행을 위해 접촉기에 로컬로 간단한 조건부 판단 논리(예: "빛이 XX 럭스 미만이고 누군가가 움직일 때 켜기")를 배치하여 PLC 또는 지능형 호스트의 스캐닝 및 계산 부담을 줄입니다. 특히 분산된 점이 있는 시스템에 적합합니다.
상위 계층 네트워크나 중앙 컨트롤러에 장애가 발생하더라도 로컬 자동 제어 로직은 여전히 ​​독립적으로 작동할 수 있어 정기 환기 및 온도 제어 시작 중지와 같은 중요한 자동화 프로세스가 중단되지 않도록 보장합니다.
자동 제어형 AC 모듈식 접촉기는 동일한 기능을 구축하기 위해 별도의 독립 시간 릴레이, 온도 조절기 또는 논리 모듈을 추가할 필요 없이 제어 로직, 드라이브 실행 및 부하 보호를 단일 장치에 통합하여 회로 설계를 단순화하고 캐비닛 공간을 절약하며 배선을 줄입니다.

제품 아키텍처:

표준 전자기 구동 시스템에는 마이크로프로세서 코어, 실시간 클록(RTC) 및 기본 I/O 인터페이스가 통합되어 있습니다. 스위치 신호(예: 플로트 스위치, 도어 자석)를 수신하기 위한 기본 디지털 입력(DI)과 주 접점을 제어하기 위한 릴레이 출력을 제공합니다.
자동 제어형 AC 모듈형 접촉기는 최대 수십 개의 달력, 주간 및 공휴일 설정을 지원하여 복잡한 천문시계 제어(일출 및 일몰 시간에 따라 자동 조정)가 가능합니다.
출력을 결정하기 전에 여러 입력 신호를 결합하고 판단할 수 있는 간단한 "AND/OR/NOT" 논리 연산을 지원합니다.
자동 제어형 AC 모듈형 접촉기는 온도, 습도, 조도, 전류 등 센서 신호를 직접 연결하고 분석할 수 있는 아날로그 입력(AI) 인터페이스를 제공하여 임계값 기반 자동 제어를 구현합니다.

SPX AC 접촉기 스위치 매개변수

프레임(A)			SS-N95
KW/HP(AC-3) 정격전력(AC-3) IEC60947-4		220V	30/40
		380V	55/75
정격전류(AC-3) GB14048.4		220V	104
		380V	105
가열전류(A)			135
재접속전압(V)			660
보조접점 AC-15	연락하다	기준	2NO+2NC
	정격전류(A)	220V	1.6
		380V	0.95
전기생활			60
기계적 수명			300

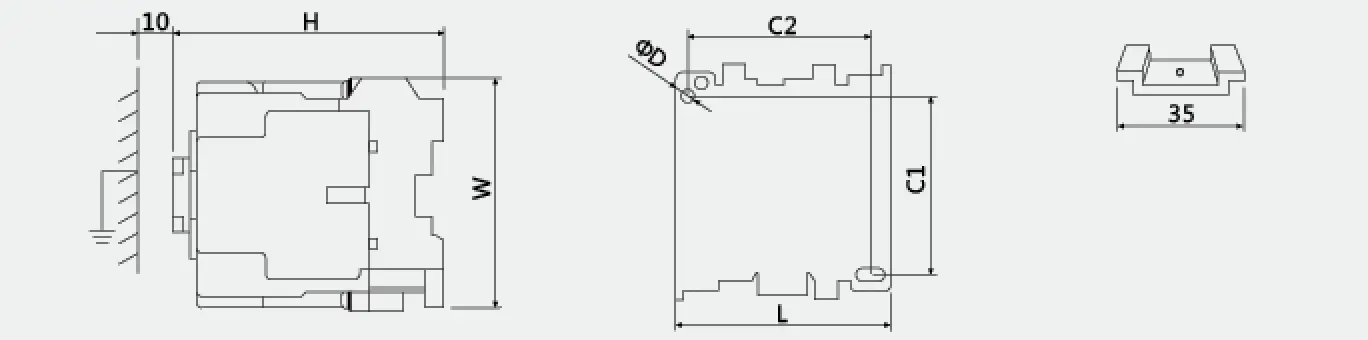

개요 및 설치 치수
			유형	L	W	H	C1	C2	ΦD
			SS-N95	100	124	130	110	80	6
