교류전자접촉기

제품 설명

SPX Electric이 제작한 고품질 AC 전자접촉기는 모든 자동화 제어의 물리적 출발점입니다. PLC가 명령을 내린 후 AC 전자 접촉기는 모터가 실제로 회전하기 전에 약한 제어 신호에서 강한 전기 구동으로의 중요한 도약을 완료합니다. 가장 복잡한 구성 요소는 아니지만 산업용 전력 시스템에서 대체할 수 없고 시간이 오래 걸리는 신뢰할 수 있는 실행 장치입니다.
전자기력으로 기계적 접점을 구동함으로써 제어 코일(저전압 측)과 주 회로(고전압 고전류 측) 사이에 완전한 전기 절연이 이루어집니다. 이는 제어 시스템에 고전압이 유입되는 위험을 근본적으로 방지하여 PLC와 같은 민감한 장비와 인력의 안전을 보장합니다.
접점의 기계적 동작에는 일반적으로 명확하고 청각적인 "클릭" 소리가 수반되며 대부분의 제품에는 시각적 위치 표시 창이 있어 직접적이고 안정적인 물리적 상태 피드백을 제공합니다.
모터 시동 순간의 전류는 정격 값의 5-8 배에 도달할 수 있습니다. 전자 접촉기용으로 특별히 설계된 은 기반 합금 접점과 신속한 폐쇄 동작은 많은 전자 스위치 부품에서 약한 연결 고리인 강렬한 전류 서지를 견딜 수 있습니다.
접점이 분리되면 명확한 공기 절연 틈이 형성되고 부하측과 전원측이 완전히 차단되어 누설 전류 위험이 없어 엄격한 전원 차단 유지 관리 안전 규정을 충족합니다.
AC 전자 접촉기의 핵심 전자기 및 기계 구조는 온도, 습도, 먼지 및 특정 전압 변동에 대한 강한 내성을 가지고 있습니다. 열악한 산업 환경에서는 일반적으로 복잡한 순수 전자 장치보다 신뢰성이 뛰어납니다.
수백만 번의 기계적 수명 이후 AC 전자 접촉기 마모(예: 접점 침식)는 예측 가능하고 점진적이므로 예방적 유지 관리 계획을 쉽게 개발하고 갑작스러운 치명적인 고장을 방지할 수 있습니다.

핵심 구성요소가 함께 작동하는 방식

1. 전자기 시스템(구동원):
코일: 제어 전압(예: 24V AC/DC, 220V AC)을 수용하고 전기 에너지를 자기장으로 변환합니다.
E형 정적 철심 및 동적 철심: 코일에 전원이 공급된 후 자기력을 생성하여 동적 철심을 끌어당깁니다. 내장된 단락 링은 AC 영점 교차로 인한 진동 및 소음을 ​​제거하도록 특별히 설계되어 AC 환경에서 조용하고 원활한 흡입을 보장합니다.

2. 연락 시스템(실행 단위):
주 접점(상시 열림): 용접에 강하고 접촉 저항이 낮은 은계 재료(산화은 카드뮴 등)로 제작되어 주 회로에 고전류를 흘릴 수 있습니다.
보조 접점: 주 접점과 기계적으로 연결되어 회로 자체 잠금, 신호 피드백 또는 연동을 제어하는 ​​데 사용되며 일반적으로 유연하게 결합할 수 있는 모듈식 설계를 사용합니다.

3. 아크소화장치(안전가드) :
고전류를 차단하면 접점 사이에 고온 아크가 발생합니다. AC전자접촉기는 금속격자형 아크소호커버를 사용하여 아크를 절단, 냉각, 신속하게 소멸시켜 접점의 침식을 보호하고 아크가 튀어나와 발생하는 사고를 예방합니다.

애플리케이션

AC 전자 접촉기는 모든 직접 온라인 시동, 스타 델타 시동 및 소프트 스타터 출력 모터를 위한 표준 구성 제어 기기입니다.
AC 전자접촉기는 대형 전열관, 산업용 오븐, 조명그룹 등 빈번한 ON/OFF가 필요한 부하를 제어하는데 사용됩니다.
자동 전환 스위치(ATS)의 키 실행 장치: 두 개의 전원이 전환되는 동안 전원 공급 라인을 물리적으로 연결하거나 연결을 끊는 역할을 합니다.

크레인, 압축기, 다이캐스팅 기계 등 장비의 주전원 회로가 연결되거나 분리됩니다.

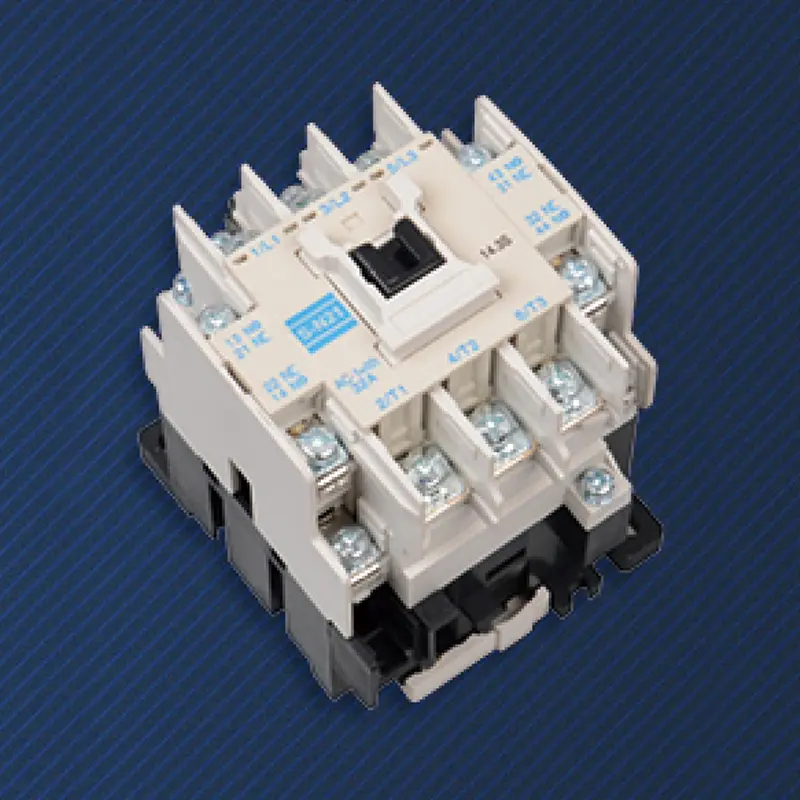

SPX 가정용 AC 모듈형 접촉기 매개변수

프레임(A)			SS-N21
KW/HP(AC-3) 정격전력(AC-3) IEC60947-4		220V	5.5/7.5
		380V	11/15
정격전류(AC-3) GB14048.4		220V	22
		380V	22
가열전류(A)			32
재접속전압(V)			660
보조접점 AC-15	연락하다	기준	2NO+2NC
	정격 전류(A)	220V	1.6
		380V	0.95
전기생활			100
기계적 수명			500

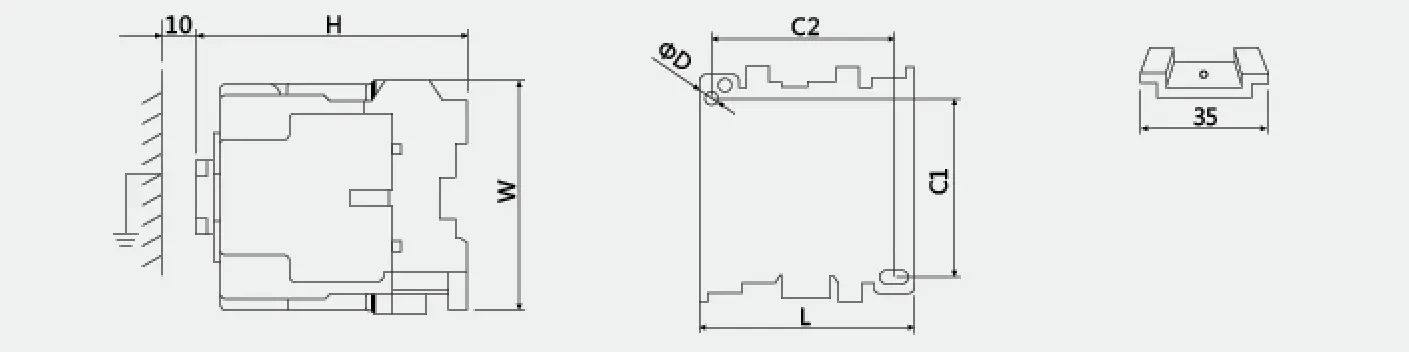

개요 및 설치 치수
			유형	L	W	H	C1	C2	ΦD
			SS-N21	63	81	81	60	54	4.5
