AC 접촉기 스위치

간단한 온-오프에 "자동화"의 정신을 부여해야 할 때 SPX Electric 맞춤형 AC 접촉기 스위치는 피할 수 없는 선택이 됩니다. 일반적인 수동 스위치와는 거리가 멀지만, 버튼, 센서, PLC, 마이크로프로세서 등의 약한 명령에 반응해 수백 암페어의 전류를 구동할 수 있는 지능형 전력 실행 단말기다. 그 존재로 인해 중앙집중적인 제어, 자동 연동, 원격 스케줄링이 가능해집니다.

명령과 권력 사이의 중요한 다리인 이유는 무엇입니까?

1. 본질: '소전류'를 이용해 '대전류'를 안전하게 제어
AC 접촉기 스위치 설계의 핵심은 기계적 접점(수백 암페어의 전류를 전달할 수 있음)을 이동시키는 전자기 코일(밀리암페어 수준의 제어 전류)에 의해 생성된 자기력에 있습니다. 이러한 안정적인 전기 절연을 통해 저전압 제어 측의 인력은 정밀 논리 장치 및 고전압 전원 측의 위험으로부터 완전히 절연됩니다.
수동 스위치와 회로 차단기는 전류, 작동 주파수, 안전 측면에서 물리적인 한계가 있습니다. 접촉기 스위치는 고주파수, 고전류 및 원격 온오프 작업용으로 설계되어 제어 로직과 강력한 부하 사이의 격차를 메웁니다.

2. 기능 : '포인트 제어'에서 '시스템 제어'까지의 허브
제어실이나 PLC의 출력 지점에 설치된 작은 버튼은 접촉기를 통해 원격 작업장의 대형 장비를 제어할 수 있어 중앙 집중화되고 확장된 제어 권한을 얻을 수 있습니다.
AC 접촉기 스위치 상시 개방/상시 폐쇄 보조 접점의 유연한 배선을 통해 자동 잠금, 연동 및 순차적 시작과 같은 일반적인 전기 논리를 쉽게 달성하여 복잡한 안전 제어 회로의 하드웨어 기반을 형성할 수 있습니다.

시스템 구성 요소의 인터페이스 기능으로:
코일 터미널은 표준화된 제어 전압(예: DC24V, AC220V)을 수용하여 다양한 컨트롤러(PLC, 릴레이, 타이머)와의 원활한 통합을 위한 범용 "언어"가 됩니다.
보조 접점은 스위치 본체의 실시간 물리적 상태 피드백(켜짐 또는 꺼짐)을 제공하며, 이 피드백은 표시등, 컨트롤러 또는 상위 모니터링 시스템으로 다시 전송되어 제어 루프를 형성할 수 있습니다.

애플리케이션

PLC의 "손과 발"인 AC 접촉기 스위치는 컨베이어 모터, 유압 스테이션 모터, 기계식 수동 전원 등의 시작과 정지를 직접 제어하고 생산 리듬의 직접적인 실행자입니다.

분배 캐비닛에서는 여러 워터 펌프, 팬, 압축기 및 기타 장비를 중앙 집중식, 원격 또는 자동으로 제어할 수 있으며 과부하 보호 장치(열 계전기)를 쉽게 통합하여 모터 스타터를 구성할 수 있습니다.

시간 프로그램이나 센서 신호에 따라 대형 신선 공기 장치, 냉각탑, 조명 회로 및 기타 장비의 전원 공급을 자동으로 제어하여 에너지 절약 및 지능형 관리를 달성합니다.

안전회로에 있어서 AC 접촉기 스위치는 비상정지 버튼을 누르거나 안전문을 열었을 때 장비의 전원 공급을 즉시 차단하는 핵심 액츄에이터 역할을 하여 최고 수준의 안전 차단 보호 기능을 제공합니다.

선택 키

올바른 AC 접촉기 스위치를 선택하려면 해당 애플리케이션 매개변수를 "스위치"로 정확하게 일치시켜야 합니다.

제어 및 전원 전압: 코일 전압은 제어 전원 공급 장치와 일치해야 합니다. 주 접점의 정격 전압은 선간 전압보다 낮아서는 안됩니다.

작동 주파수: 빈번한 시작 정지 작동(예: 조그 및 서보 애플리케이션)의 경우 정격 전류가 더 높거나 특별히 보정된 높은 작동 주파수를 가진 모델을 선택해야 합니다.

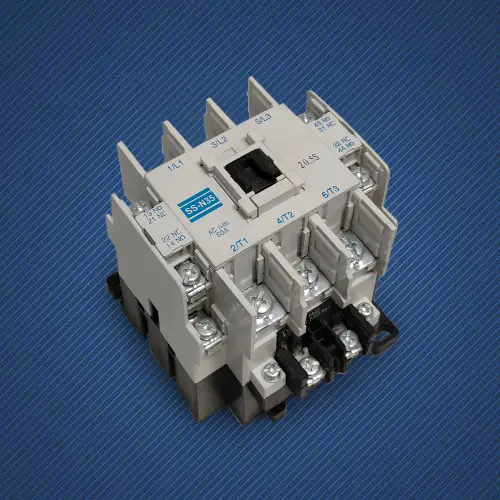

SPX AC 접촉기 스위치 매개변수

프레임(A)			SS-N35
KW/HP(AC-3) 정격전력(AC-3) IEC60947-4		220V	11/15
		380V	18.5/25
정격전류(AC-3) GB14048.4		220V	42
		380V	44
가열전류(A)			60
재접속전압(V)			660
보조접점 AC-15	연락하다	기준	2NO+2NC
	정격전류(A)	220V	1.6
		380V	0.95
전기생활			80
기계적 수명			500

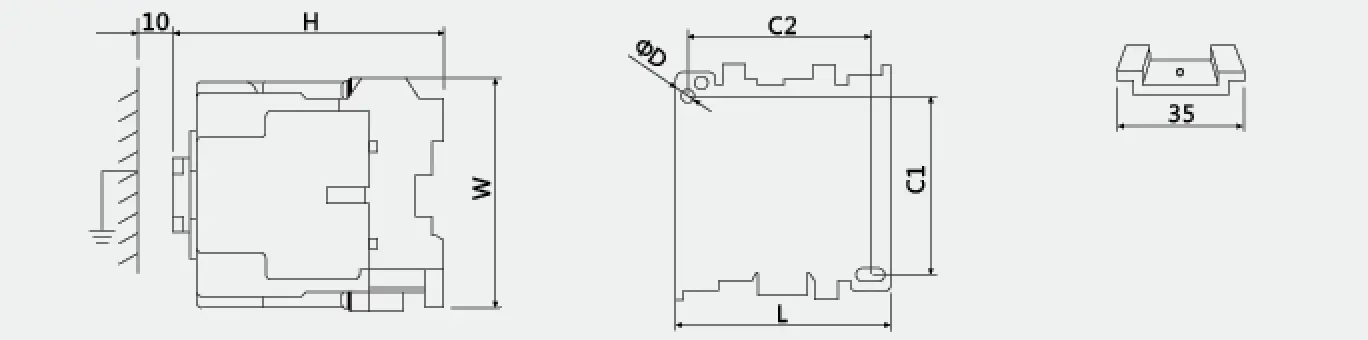

개요 및 설치 치수
			유형	L	W	H	C1	C2	ΦD
			SS-N35	75	89	91	58	54	4.5
