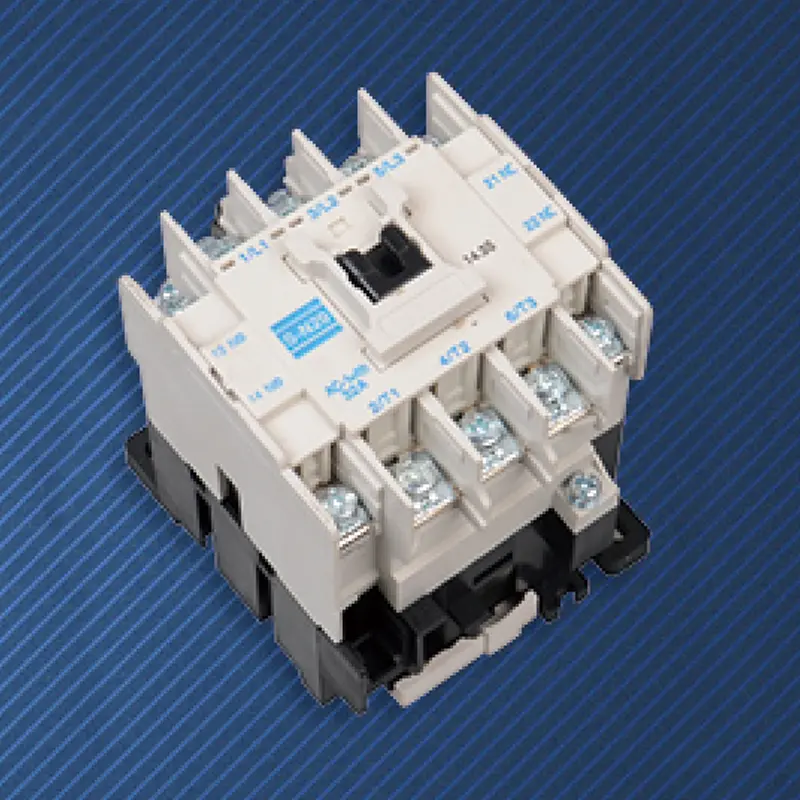

AC 접촉기 DIN 레일 마운트

지저분한 배선과 시간이 많이 걸리는 고정 작업에 작별을 고하세요. SPX Electric의 내구성이 뛰어난 AC 접촉기 DIN 레일 마운트가 표준화된 DIN 레일을 충족하면 단일 장치에서 산업화되고 체계적인 전기 설치 시스템의 일부로 업그레이드됩니다. 우리가 제공하는 레일 장착형 AC 접촉기의 가치는 안정적인 전류 스위칭을 훨씬 넘어서며 캐비닛 공간 레이아웃과 작업 흐름을 최대한 편리하게 재구성하는 방법에도 있습니다.

이점

측정, 드릴링 또는 태핑이 필요하지 않습니다. AC 접촉기 DIN 레일 마운트의 후면 버클을 표준 35mm DIN 레일에 맞추고 가볍게 눌러 단단히 잠그면 장치 설치 시간이 초 단위로 측정됩니다.
모든 레일 장착 구성요소(회로 차단기, 계전기, 단자대 등 포함)는 동일한 기준선을 공유하여 자연스럽게 수평 및 수직의 규칙적인 레이아웃을 형성하고 미관을 개선하며 수동 드릴링 정렬 불량으로 인한 설치 왜곡을 완전히 제거합니다.
장치는 가이드 레일에서 쉽게 미끄러질 수 있으며 배선 전후에 언제든지 상대 위치를 조정할 수 있어 슬롯 계획 및 라우팅에 최대한의 유연성을 제공합니다.
AC 접촉기 Din 레일 마운트를 교체하거나 확장해야 하는 경우 드라이버를 사용하여 버클을 풀고 기존 부품을 제거한 후 새 부품으로 교체하면 됩니다. 시스템 확장이나 장애 복구가 빨라지고 주변에 영향을 주지 않습니다.
장치. 평면 설치에 비해 가이드 레일 설치는 캐비닛 깊이 방향으로 다층, 고밀도 레이아웃이 가능하여 캐비닛 내부의 귀중한 3차원 공간을 최대한 활용합니다.
패널 홀 가공을 위한 시간과 자재 비용을 절약하고, 설치 도구의 필요성을 줄이며, 향후 유지 관리 및 개조를 위한 인건비를 크게 절감합니다.

제품 설계 및 설치 분석

AC 접촉기 Din 레일 마운트는 국제적으로 인정받는 TH35-7.5 또는 TH35-15 DIN 레일 표준을 엄격히 준수하여 시중의 대다수 전기 캐비닛 및 액세서리와 원활한 호환성을 보장합니다. 뒷면에는 고인성 엔지니어링 플라스틱으로 제작된 탄성 버클이 장착되어 안정적인 잠금력을 제공하는 동시에 간단한 도구 조작을 통해 빠른 해제가 가능합니다.
모든 전원 및 제어 단자는 동일한 방향에서 빠르고 정확한 배선 작업을 위해 전면에 명확하게 라벨이 붙어 있습니다.
배선 단자는 설계가 최적화되어 냉압착 커넥터가 있는 케이블을 사용하는 경우에도 드라이버 작업을 위한 충분한 공간을 확보했습니다.
상단이나 측면에는 식별판을 삽입하거나 기록할 수 있는 공간이 설계되어 있어 회로 번호 및 기능 라벨링이 용이합니다.

핵심 응용 분야

모터, 히터, 솔레노이드 밸브 등과 같은 액추에이터의 구동 코어인 AC 접촉기 Din 레일 마운트는 PLC, 회로 차단기, 스위치 전원 공급 장치 등과 동일한 레일에 나란히 설치되어 표준화된 제어 시스템의 핵심을 형성합니다.
원격 제어가 필요한 장치 옆에 소형 레일형 정션 박스를 설치하고, 로컬 부하를 직접 구동하는 접촉기가 내장되어 분산 제어 및 배선 단순화가 가능합니다.
AC 접촉기 Din 레일 마운트는 조명 제어, 팬 코일 제어, 워터 펌프 제어 및 기타 시나리오에 사용되어 분배실 또는 현장 제어 상자의 표준화된 구성 및 중앙 집중식 관리를 촉진합니다.
기계 장비 제조업체를 위한 "플러그 앤 플레이" 전자 제어 모듈 기반을 제공하여 장비 캐비닛의 조립 및 시운전 주기를 크게 단축합니다.

SPX 가정용 AC 모듈형 접촉기 매개변수

프레임(A)			SS-N20
KW/HP(AC-3) 정격전력(AC-3) IEC60947-4		220V	5.5/7.5
		380V	11/15
정격전류(AC-3) GB14048.4		220V	22
		380V	22
가열전류(A)			32
재접속전압(V)			660
보조접점 AC-15	연락하다	기준	1NO+1NC
	정격 전류(A)	220V	1.6
		380V	0.95
전기생활			100
기계적 수명			500

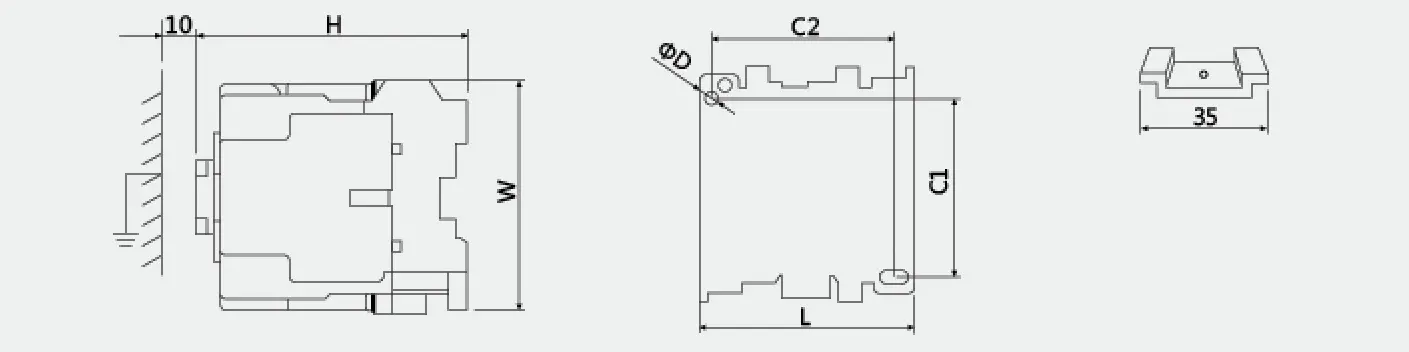

개요 및 설치 치수
			유형	L	W	H	C1	C2	ΦD
			SS-N20	63	81	81	60	54	4.5
