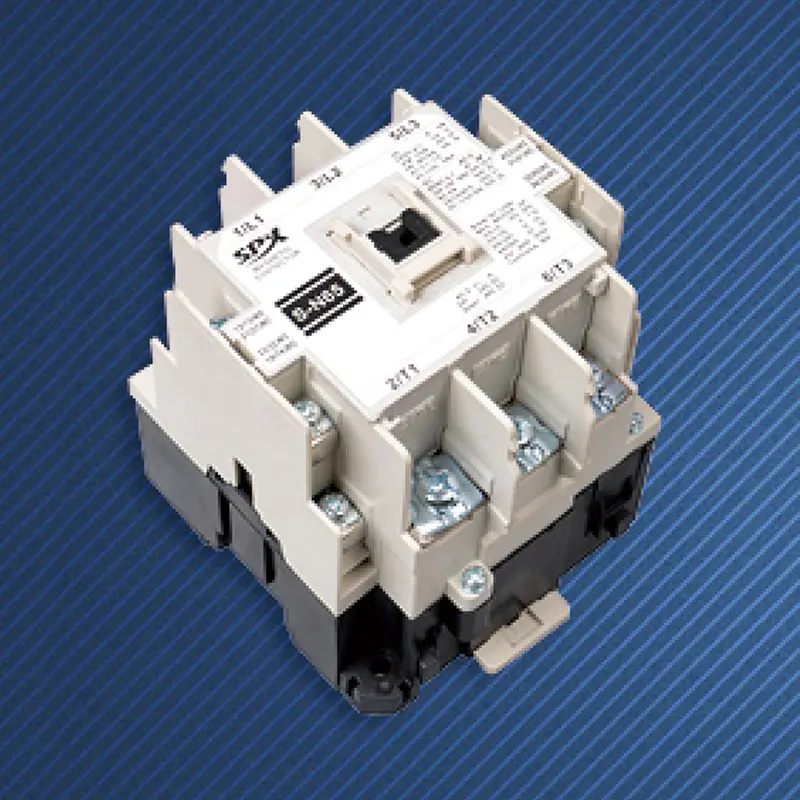

AC 접촉기 에어컨 장치

SPX Electric 공장의 맞춤형 AC 접촉기 공조 장치는 단순한 범용 접촉기를 적용한 것이 아닙니다. 공조용 압축기(특히 자동 복귀 과부하 보호 기능을 갖춘 밀폐형 압축기)와 팬 모터의 작동 특성을 바탕으로 전기적 수명, 차단 용량, 체적 구조 등을 전문적으로 정의한 전자기 스위치 장치입니다.

특징 및 장점

고품질 AC 접촉기 공조 장치는 AC-8a(제어 밀폐형 냉동 압축기의 전기 모터) 또는 AC-7a(가정용 및 유사 목적의 전기 모터 부하)의 사용 범주 표준을 엄격히 준수합니다. 이는 전기 수명 및 온/오프 용량 테스트 조건이 공조 압축기의 실제 작동 조건을 완전히 시뮬레이션한다는 것을 의미합니다.
공통 정격 작동 전류는 30A~45A이며 작동 전압은 단상(208~240V) 또는 3상(최대 660V) 에어컨 시스템과 일치하므로 대부분의 가정용 및 상업용 에어컨의 압축기 전력 요구 사항을 직접 충족할 수 있습니다.
메인 접점은 일반적으로 은합금 또는 은계 합금 소재로 제작되며 전도성, 내아크 침식성, 내용착성이 우수하여 압축기 시동 서지 전류가 자주 발생하는 경우에도 안정적인 접점을 보장합니다.
상부 및 하부 레이아웃의 3차원 설계를 채택하여 상부는 직동 브리지 이중 브레이크 포인트 접촉 시스템이고 하부는 전자기 시스템입니다. 구조가 콤팩트하여 공간이 제한된 공조 컨트롤 박스에 설치하기에 유리합니다.
내장된 이중 차단 전기 아크 소화 챔버 또는 세로 솔기 아크 소화 그리드는 전류를 차단할 때 생성된 아크를 신속하게 냉각 및 소멸시켜 접점을 효과적으로 보호하고 다른 약한 전류 제어 신호와의 간섭을 방지할 수 있습니다.
엄격한 환경 적응성: 에어컨 실외기가 직면할 수 있는 고온, 고습, 진동 환경에서도 안정적인 작동을 보장하기 위해 주변 공기 온도 범위(일반적으로 -5 ℃ ~ +50 ℃), 고도(≤ 2000m), 오염 수준, 설치 범주(일반적으로 Class III)와 같은 사용 조건을 명확하게 정의합니다.
현장 설치의 편의를 위해 플러그 연결과 나사 연결이라는 두 가지 주요 회로 연결 방법이 제공되는 경우가 많습니다. 코일 터미널은 일반적으로 배선 프로세스를 단순화하기 위해 플러그인 연결로 설계됩니다.
일부 모델에서는 전기 연동을 위한 보조 접점 모듈 설치 또는 제어 시스템에 대한 접촉기 상태 피드백을 허용하여 제어 유연성을 높입니다.

주요 애플리케이션 시나리오

고정 속도 또는 가변 주파수 공조 시스템의 밀폐형 냉동 압축기 및 실외 팬 모터를 제어합니다.
AC 접촉기 공조 장치는 4방향 방향 밸브, 압축기 및 팬과 같은 부하에 대한 전원 전환 실행 장치 역할을 합니다.
AC 접촉기 공조 장치는 냉장고 및 디스플레이 캐비닛과 같은 장비의 압축기 제어 회로에 적용됩니다.

SPX AC 접촉기 스위치 매개변수

프레임(A)			SS-N65
KW/HP(AC-3) 정격전력(AC-3) IEC60947-4		220V	18.5/25
		380V	30/40
정격전류(AC-3) GB14048.4		220V	68
		380V	66
가열전류(A)			100
재접속전압(V)			660
보조접점 AC-15	연락하다	기준	2NO+2NC
	정격전류(A)	220V	1.6
		380V	0.95
전기생활			60
기계적 수명			300

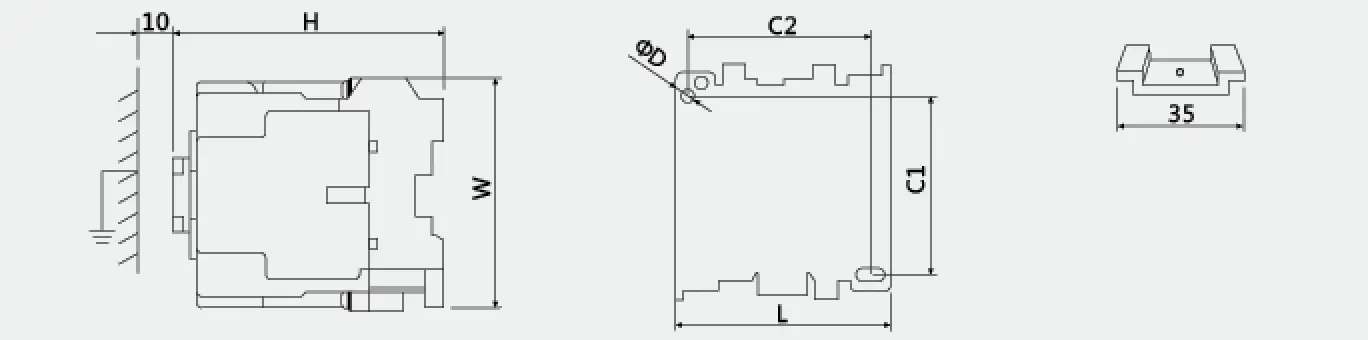

개요 및 설치 치수
			유형	L	W	H	C1	C2	ΦD
			SS-N65	88	106	106	75	70	5
