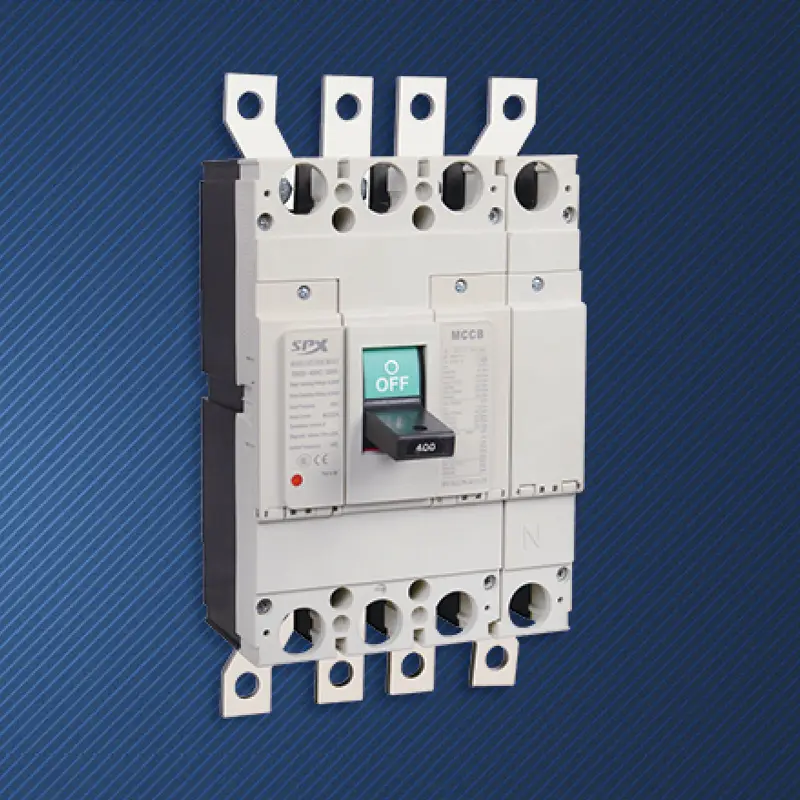

4P 350A 성형 케이스 회로 차단기

수백 킬로와트의 전력 용량을 갖춘 대형 건물이나 산업 시설에서는 배전 시스템의 복잡성과 안전 요구 사항이 기하급수적으로 증가하고 있습니다. SPX 맞춤형 4P 350A 성형 케이스 회로 차단기는 이러한 복잡한 시스템의 "소스" 또는 "대동맥"을 위해 특별히 설계되었습니다. 단일 보호 기능을 넘어 고장 전류 차단, 중성선으로 복귀하는 비선형 부하(예: IT 장비 및 주파수 변환기)에서 생성된 고조파 전류 관리, 유지 관리 중 절대 안전 및 완전한 전기 절연 제공이라는 세 가지 핵심 임무를 수행합니다. 거대하고 불균형하며 고조파가 풍부한 부하에서도 시스템의 안전하고 안정적인 작동을 보장하는 것이 바로 '안정화력'입니다.

이점

고용량 비선형 부하 시스템에서는 3차 고조파 전류가 중성선에 중첩되어 전류가 위상 선 전류를 훨씬 초과하게 됩니다. 4P 350A 배선용 차단기의 N극은 상극(350A)과 동일한 수준의 과부하 및 단락 보호 기능을 갖추고 있어 이러한 비정상적인 상황에서도 안정적으로 작동할 수 있으며 장기간 과부하로 인해 중성선이 과열되어 화재가 발생하는 것을 방지할 수 있습니다. 이는 3극 회로 차단기로는 해결할 수 없는 근본적인 안전 위험입니다.
접지 또는 단락 오류가 발생하면 4개의 극이 밀리초 수준의 동기식 분리를 달성하고 결함이 있는 회로(잠재적으로 활성화된 N 와이어 포함)가 전원 공급 장치 측에서 완전히 격리되어 직원 및 장비에 대한 최고 수준의 안전 보호를 제공하고 IEC 및 GB 표준의 전체 절연 전기 제품에 대한 엄격한 요구 사항을 완전히 준수합니다.
전자 방출 장치가 장착되어 있어 4개 극 각각에 대한 보호 매개변수를 세밀하게 설정할 수 있습니다. 고품질 4P 350A 몰드 케이스 회로 차단기의 짧은 지연 보호 기능은 상위 및 하위 레벨의 완전한 선택적 트리핑을 달성하는 핵심이며 오류 발생 시 최소 범위만 격리되도록 보장합니다. 동시에 각 위상 및 중성선의 전류를 모니터링하고 기록하여 전력 품질 분석 및 오류 추적을 위한 데이터 지원을 제공할 수 있습니다.
대용량 프레임워크 설계를 채택하여 우수한 방열 성능과 동적 열 안정성을 갖추고 있으며 350A의 연속 전류와 고강도 단락 감전을 견딜 수 있습니다.
4극 보조 접점, 경보 신호, 션트/저전압 해제 장치 및 전기 작동 메커니즘을 통합하여 원격 모니터링, 자동 전환 및 건물 관리 시스템과의 연결을 쉽게 달성할 수 있습니다.

애플리케이션

맞춤형 4P 350A 몰드 케이스 회로 차단기는 TN-S 전원 공급 시스템 아래 데이터 센터 바닥의 주 수신 회로 차단기 역할을 하며, 다수의 단상 서버 캐비닛이 포함된 배전 시스템을 보호 및 격리하고 3차 고조파를 효과적으로 관리합니다.
대형 쇼핑 센터, 초고층 오피스 빌딩, 별 등급 호텔의 변압기 저전압 측 메인 스위치는 모든 활선 도체를 절연하기 위한 안전 규정 요구 사항을 충족합니다.
스포츠 경기장, 극장, 3차 병원 및 여러 단상 부하가 있는 기타 중요한 장소에서는 안전과 호환성을 보장하기 위해 주 배전 캐비닛에 4P 350A 성형 케이스 회로 차단기를 사용해야 합니다.
4P 350A 성형 케이스 회로 차단기는 중앙 집중식 가변 주파수 드라이브 장비가 있는 대규모 용접 작업장 및 생산 라인에 전원 보호 및 중성선 고조파 전류 보호 기능을 제공합니다.

몰드 케이스 회로 차단기 MCCB 매개변수의 SPX SM30-400 시리즈

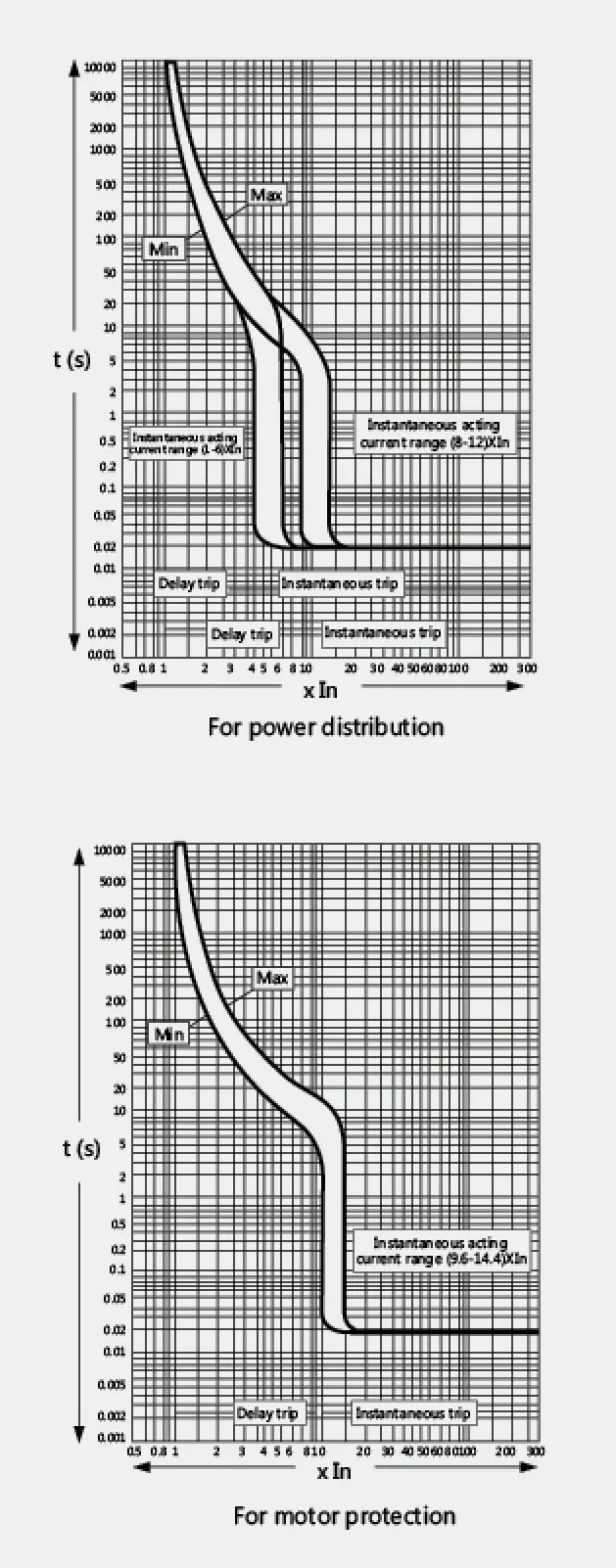

프레임(A)		SM30-400(NF-CW)						작동 특성
정격 전류(A)		250,300,315,350,400
정격전압(V)		AC400V
정격절연전압(V)		교류 690V
극 수		3			4
제한된 차단 용량		C	S	H	C	S	H
단락차단회로(kA) AC400V		25	35	50	25	35	50
동작단락(kA) AC400V		15	20	25	15	20	25
프로필 사진
	a	258			258
	b	140			185
	c	153			153

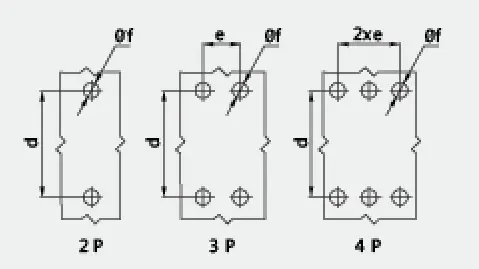

설치 그림
	d	195			195
	e	45			45
	f	8			8
기계 수명		4000
전기적 수명		1500
전기작동장치(MD)		●
외부 회전 핸들		●
자동 트립 장치		열자기
