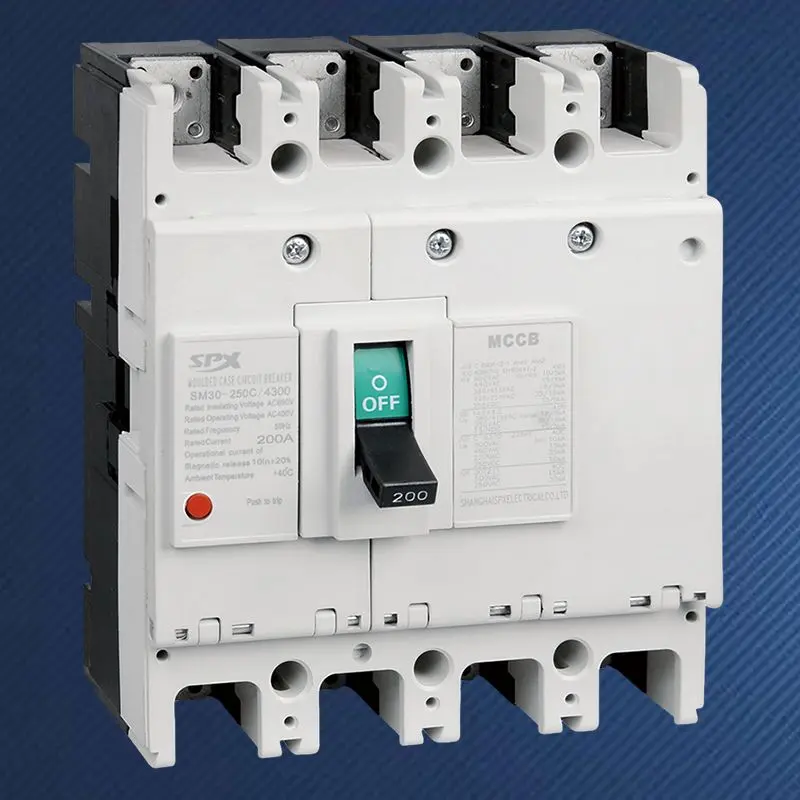

4P 200A 성형 케이스 회로 차단기

다수의 단상 비선형 부하를 사용하는 현대 상업용 건물, 데이터 센터 및 산업 환경에서 기존의 3극 회로 차단기는 더 이상 안전한 절연을 위한 모든 요구 사항을 충족할 수 없습니다. SPX 고품질 4P 200A 몰드 케이스 회로 차단기의 탄생은 활선 도체의 완전한 절연 및 제어를 달성하는 데 있습니다. 3상 라인을 보호할 뿐만 아니라 중요한 네 번째 극(N극)을 사용하여 중성선을 분리하고 격리하여 중성선 대전, 전위 드리프트 또는 고장 전류로 인한 장비 손상, 화재 위험 및 인력 감전 위험을 근본적으로 해결합니다. 이는 복잡한 전원 공급 장치 품질과 높은 안전 표준 요구 사항을 해결하기 위한 전략적 선택입니다.

이점

연결이 끊긴 상태에서는 모든 상 및 중성선을 동시에 차단할 수 있어 백엔드 장비 유지 관리 및 회선 검사에 대한 최고 수준의 안전 보장을 제공하고 TN-S 및 TT와 같은 접지 시스템의 절연 무결성에 대한 엄격한 요구 사항을 완벽하게 준수합니다.
3상 부하의 불균형이 심하거나 3차 고조파 전류가 중요한 상황(대형 LED 조명, IT 장비 클러스터 등)에서는 중성선에 비정상적인 전류가 흐를 수 있습니다. 4P 200A 몰드 케이스 회로 차단기는 과부하 또는 단락 오류가 발생하는 경우 중성선과 상선이 동시에 차단되어 N선이 과열되어 화재가 발생하는 것을 방지합니다.
N극을 포함하여 어느 극이라도 고장이 나면 회로 차단기는 4극과 연동되어 결함이 있는 회로를 완전히 격리시킵니다.
N극의 보호 기능은 일반적으로 전체 보호 유형(위상 극과 동일한 정격 전류 및 보호 특성을 가짐) 또는 조정 가능한 유형으로 알려진 표준 및 애플리케이션 요구 사항에 따라 구성하여 다양한 시스템 접지 및 보호 조정 요구 사항에 적응할 수 있습니다.
전자 방출 장치가 장착된 경우 정밀한 짧은 지연 설정을 사용하여 하위 수준의 3극 또는 4극 보호 장비와의 완전한 선택 조정을 달성하여 전원 공급 연속성을 보장할 수 있습니다.
고품질 4P 200A 성형 케이스 회로 차단기의 설계 및 재료 선택은 중성선의 고차 고조파 전류 가능성을 고려하여 작동 중 장기적인 안정성을 보장합니다.
내구성이 뛰어난 4P 200A 배선용 차단기는 고품질 3극 MCCB와 동일한 등급의 접점 재료, 아크 소화 시스템 및 절연 프레임을 사용하여 4극 동기 작동에서 기계적 및 전기적 내구성을 보장합니다.

애플리케이션

재고가 있는 4P 200A 몰드 케이스 회로 차단기는 TN-S 시스템에 따라 대형 쇼핑몰, 사무실 건물 및 호텔의 주요 수신 회로 차단기 역할을 하며 메인 스위치가 모든 활성 도체를 분리하도록 요구하는 안전 규정을 충족합니다.
심각한 3상 불균형 및 고조파 왜곡을 유발하는 다수의 단상 서버가 있는 컴퓨터실의 컬럼 캐비닛에 대해 수신 라인 보호 및 중성 라인의 동기식 보호를 제공합니다.
병원 수술실, 연구실, 대형 무대 조명 및 음향 시스템의 전력 분배용 메인 스위치는 중성선에 3차 고조파가 중첩되어 발생하는 과열을 방지하도록 설계되었습니다.
4P 200A 성형 케이스 회로 차단기는 이중 전력 전송 스위치(ATSE)의 상위 레벨 보호 장치로서 두 전원 사이를 전환할 때 중성선을 절대적으로 격리하여 서로 다른 시스템에서 중성선의 우발적인 병렬 연결을 방지할 수 있습니다.

MCCB 열 자기 매개변수의 SPX SM30-250 시리즈

프레임(A)		SM30-250(NF-CW)						작동 특성
정격 전류(A)		100,125,140,150,160,175,200,225,250
정격전압(V)		AC400V
정격절연전압(V)		교류 690V
극 수		3			4
제한된 차단 용량		C	S	H	C	S	H
단락차단용량(kA) AC400V		18	30	50	18	30	50
동작단락(kA) AC400V		9	15	25	9	15	25
프로필 사진
	a	165			165
	b	105			140
	c	90			90
설치 그림
	d	126			126
	e	35			35
	f	5			5
기계 수명		4000
전기적 수명		2000
전기작동장치(MD)		●
외부 회전 핸들		●
자동 트립 장치		열자기

정면도
