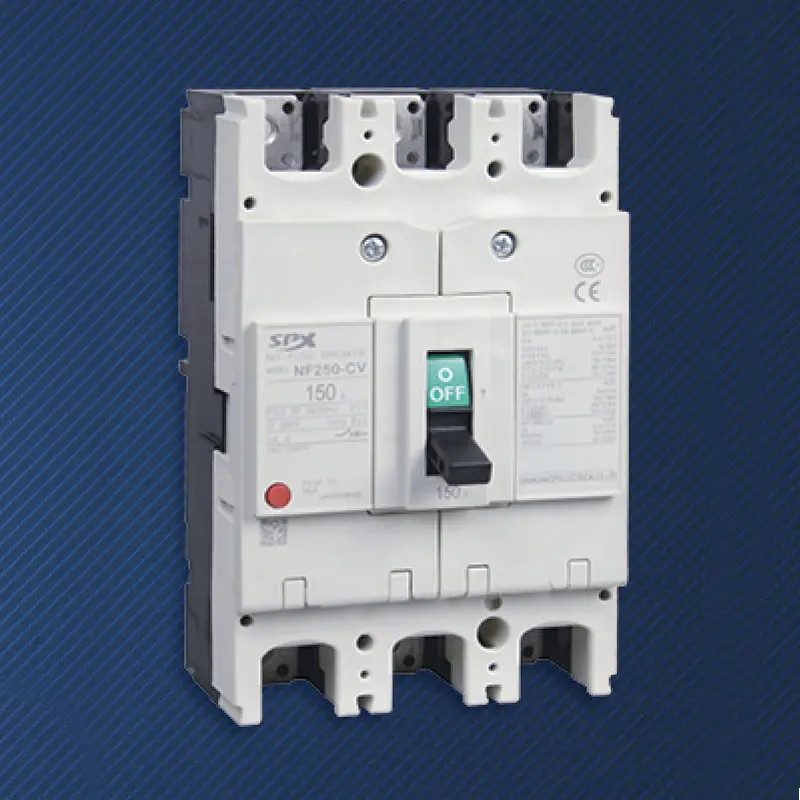

점점 더 엄격해지는 최신 전기 안전 표준의 맥락에서 점점 더 많은 애플리케이션 시나리오에서는 중성선을 포함한 모든 활성 도체의 완전한 절연 및 보호가 필요합니다. SPX 공장의 고품질 4P 250A 200A 성형 케이스 회로 차단기는 이러한 핵심 개념에 따른 엔지니어링 관행입니다. 이는 불균형한 3상 부하, 중요한 고조파 구성 요소가 있는 중요한 회로 또는 규정에 따라 4극 절연이 필요한 회로에 특별히 배포됩니다. 이 시리즈는 보호 장비일 뿐만 아니라 시스템 규정 준수, 작동 및 유지 관리 안전, 부하 적응성에 대한 엄숙한 약속을 통해 중형 상업 시설에서 고급 산업용 애플리케이션에 이르기까지 안전하고 안전한 전원 공급을 보장합니다.
200A와 250A의 두 가지 사양은 약 100kW ~ 125kW(400V 시스템)의 주류 중간 규모 배전 용량 요구 사항을 정확하게 충족합니다. 4P 250A 200A 성형 케이스 회로 차단기는 바닥 배전함, 대형 장비 그룹 전원 공급 장치, 데이터 센터 열 캐비닛 및 기타 시나리오에 가장 적합한 선택입니다.
사용자는 부하 전류의 정확한 계산을 바탕으로 가장 적합한 모델을 선택할 수 있으며, "큰 말이 끄는 소형 자동차"로 인한 비용 및 공간 낭비를 피하고 보호 혜택과 투자 혜택 간의 최적의 균형을 달성할 수 있습니다.
다수의 단상 비선형 부하(예: IT 서버, LED 조명)로 인해 3차 고조파가 중성선에 겹치는 경우 4P 250A 200A 성형 케이스 회로 차단기 N극의 전체 전류 보호 기능은 중성선 과부하 가열로 인한 숨겨진 위험한 화재 위험을 방지할 수 있습니다.
유지 관리 또는 수리 중에 이 회로 차단기를 분리하면 모든 활성 도체(L1, L2, L3, N)의 동기식 및 절대 절연이 달성되어 운영자에게 절대적으로 안전한 전기 환경을 조성하고 TN-S 및 기타 시스템의 절연 무결성에 대한 필수 요구 사항을 충족할 수 있습니다.
과부하 또는 단락 오류를 감지하는 모든 극(N극 포함)은 4극 동기식 순간 분리를 실행하여 오류가 완전히 격리되고 사고가 확대되는 것을 방지합니다.
TN-S 시스템에 따른 사무용 건물 및 대형 유통매장 표준층의 주 배전용 차단기로서 안전 규정을 준수하고 조명 및 소켓의 혼합 부하를 보호합니다.
중형 데이터 센터에 있는 컬럼 헤드 캐비닛의 입력 스위치는 다운스트림 서버 캐비닛에 전원을 공급하고 IT 부하에서 생성되는 중성선 고조파 전류를 관리합니다.
자동화 생산 라인의 제어 센터에 있는 전원 공급 장치 유입 보호에는 생산 라인의 모터(3상) 및 컨트롤러(단상)와 같은 부하가 혼합되어 있습니다.
| 프레임(A) | SM50-250(NF-CV) | ||||||
| 정격 전류 In(A) | 100,125,140,150,160,175,200,225,250 | ||||||
| 정격전압(V) | AC400V | ||||||
| 정격절연전압(V) | 교류 690V | ||||||
| 극 수 | 3 | 4 | |||||
| 제한된 차단 용량 | C | S | H | C | S | H | |
| 단락차단용량(kA) AC400V | 18 | 30 | 50 | 18 | 30 | 50 | |
| 동작단락(kA) AC400V | 9 | 15 | 25 | 9 | 15 | 25 | |

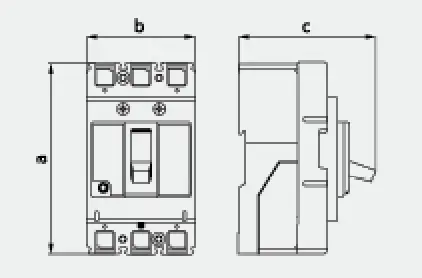

| 프로필 사진 | |||||||
|
a | 165 | 165 | ||||
| b | 105 | 140 | |||||
| c | 90 | 90 | |||||

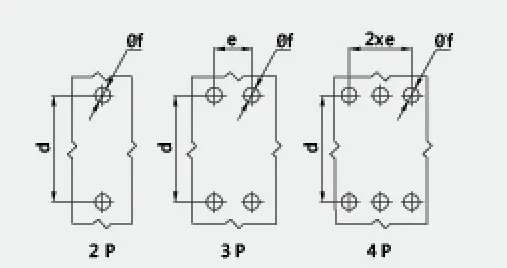

| 설치 그림 | |||||||
|
d | 126 | 126 | ||||
| e | 35 | 35 | |||||
| f | 5 | 5 | |||||
| 기계 수명 | 4000 | ||||||
| 전기적 수명 | 2000 | ||||||
| 전기작동장치(MD) | ● | ||||||
| 외부 회전 핸들 | ● | ||||||
| 자동 트립 장치 | 열자기 | ||||||
