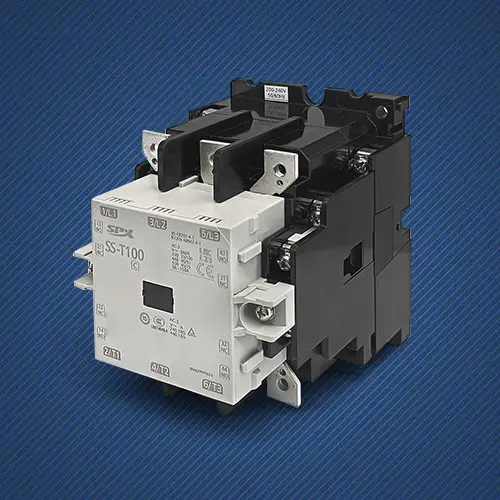

100A AC 접촉기

SPX Electric Factory의 고품질 100A AC 접촉기는 고품질 은 기반 합금 접점 재료와 내충격성이 강한 엔지니어링 플라스틱 쉘로 제작되었습니다. 기계적 수명은 수백만 번에 달할 수 있으며, 빈번한 시동 정지 작업이 필요한 산업용 애플리케이션을 위해 특별히 설계되어 유지 관리를 위한 가동 중지 시간을 최소화하고 총 소유 비용을 절감합니다.

특징

정격 작동 전류는 최대 100A이므로 고전력 3상 부하를 쉽게 구동할 수 있습니다. 표준 코일 전압은 24V AC 등 다양한 사양을 지원합니다. 최대 스위치 전압은 600V AC에 도달할 수 있으며 이는 다양한 산업 전압 수준의 요구 사항을 충족할 수 있습니다.
내구성이 뛰어난 100A AC 접촉기는 모듈식 설계를 채택하고 패널 또는 DIN 레일 설치를 지원하여 캐비닛 공간을 절약하고 작업 중 설치 및 유지 관리를 용이하게 합니다.
일부 모델에는 안전 접촉기 기능과 과전압 보호 설계가 있어 중요한 애플리케이션에 대한 추가적인 안전 보장을 제공합니다.

기본정보

정격 전류: 100A
극 수: 3극(주 접점)
기본 접점 구성: 상시 개방 3개(NO 3개)
보조 접점: 표준 구성에는 상시 개방(NO) 1개와 상시 폐쇄(NC) 1개가 포함됩니다.

코일 매개변수

코일 전압: 24V AC(예시 모델, 다른 전압은 맞춤화 가능)
인입 전압: 정격 전압의 80% 이하(일반 값)
해제 전압: ≥ 20% 정격 전압(일반 값)

전기적, 기계적 특성
정격 절연 전압: 690V AC
최대 스위치 전압: 600V AC
정격전력 : 380V AC 전압에서 약 55kW의 3상 모터 제어 가능
기계적 수명: 최대 1000,000회 작동
전기적 수명: 정격 부하에서 일반적인 값은 100,000회 작동을 초과합니다.

보호 수준: IP20, 손가락이 위험한 부분에 닿지 않도록 방지
작동 온도 범위: -5 ° C ~ +60 ° C
보관 온도 범위: -40°C ~+70°C

애플리케이션

재고가 있는 100A AC 접촉기는 팬, 펌프, 압축기, 컨베이어 및 기타 중장비용 3상 비동기 모터를 제어합니다.
중앙 공조 장치, 냉각탑 팬 및 대형 워터 펌프의 전력 제어에 사용됩니다.
커패시터 스위칭 및 자동 전력 전송 시스템(ATS)의 핵심 구성 요소입니다.
대규모 조명 그룹, 전기 도어, 무대 장비 및 기타 고전류 부하를 제어합니다.
