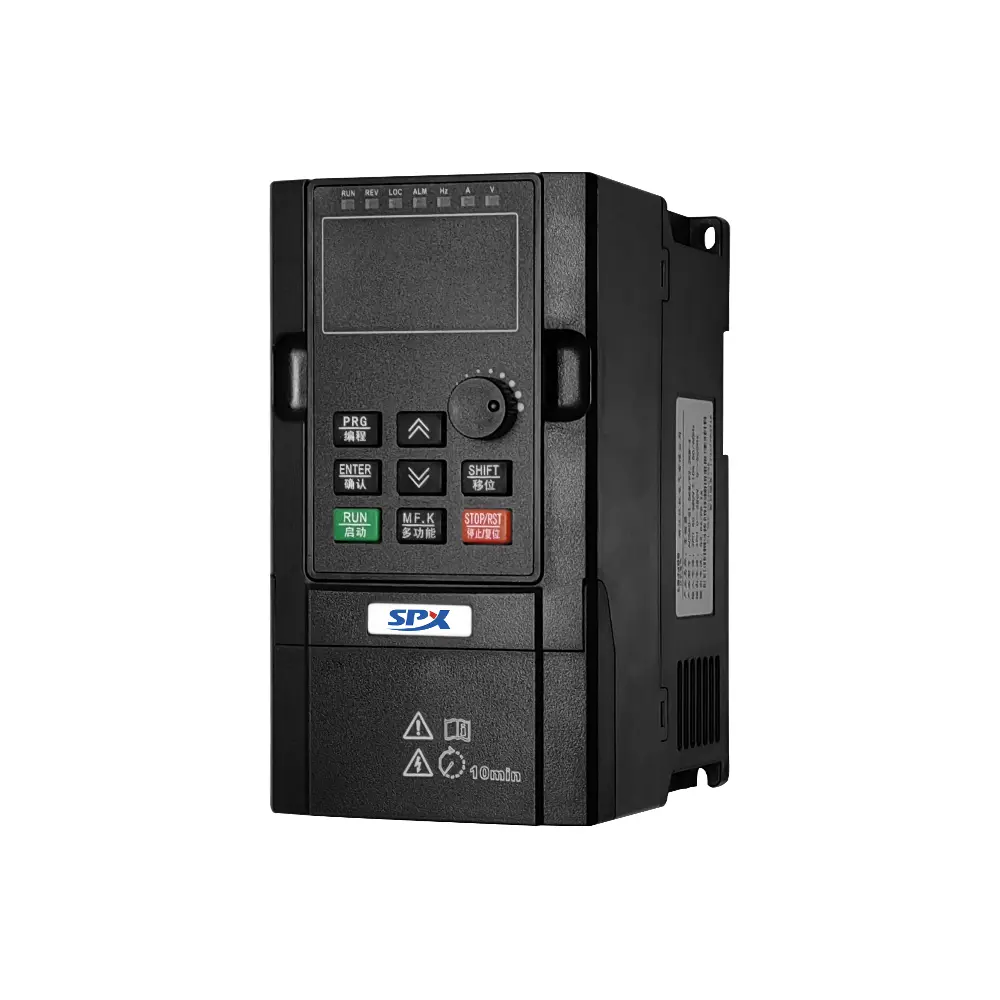

AC 주파수 변환기 VFD 3상 - 단상

SPX 고품질 AC 주파수 변환기 VFD 3상-단상 작업장, 가족 농장, 오래된 상점 또는 원격 현장에서 일반적인 전기 딜레마를 해결할 수 있습니다. 현장에는 220V 단상 전원 공급 장치만 있지만 구동해야 하는 핵심 장비(예: 워터 펌프, 팬, 공작 기계)는 표준 3상 380V 모터입니다. 기존 솔루션(모터 교체, 위상 변환기 설치)은 비용이 높거나 효율성이 낮거나 기능이 제한된 경우가 많습니다. 이는 단순한 주파수 변환기가 아니라 지능형 "전력 변환기" 및 "전력 최적화 장치"로서 전기를 얻고 사용할 수 있는 가능성을 근본적으로 재구성합니다.

특징:

전용 정류 및 인버터 모듈이 내장되어 입력 단상 AC 전원을 순수 3상 AC 전원 출력으로 효율적이고 안정적으로 재구성하여 모터 자체를 개조할 필요 없이 원래 사용할 수 없었던 표준 3상 비동기 모터를 직접 구동합니다.
3상 모터의 직접 기동 시 발생하는 거대한 단상 서지 전류를 철저히 제거하고, 전력망과 장비의 기계적 구조를 보호하는 것은 단상 전원의 제한된 부하 용량에 특히 중요합니다.
프로세스 요구 사항을 충족하기 위해 모터에서 정확한 속도 조정을 수행할 수 있습니다. 팬, 펌프 등의 부하에 대해서는 속도 조절을 통해 유량 및 압력 제어가 가능하며, 이는 밸브 및 배플 스로틀링에 비해 상당한 에너지 절약 효과(보통 최대 20%~40%)를 달성할 수 있습니다.
통합 과전류, 과부하, 과전압, 위상 손실, 단락 및 기타 보호 기능, 도매 AC 주파수 변환기 VFD 3상-단상은 단순한 열 계전기보다 모터에 대한 보다 포괄적인 전자 보호 기능을 제공합니다.

작동 원리

단상 220V 입력 → DC로 정류 및 필터링 → 지능형 제어 장치(MCU)가 PWM 신호 전송 → 인버터 모듈이 DC를 0~380V(선간 전압)로 반전시키고 가변 주파수 3상 AC 출력.
입력: 단상 220V ± 15%; 출력: 3상 0-380V(0-모터 정격 주파수에 해당).
일반적으로 0.75kW ~ 7.5kW를 포괄하여 중소 전력 장비의 요구 사항을 충족합니다. 단상 입력 전류의 제한으로 인해 일반적으로 최대 출력 전력에는 상한이 있습니다.
V/F 제어를 지원하며 일부 모델은 저속에서 우수한 토크 출력 성능을 보장하기 위해 간단한 벡터 제어를 지원합니다.
높은 단상 입력 전류 특성에 대응하여 정류 및 필터링 회로 설계를 강화합니다. 출력측은 표준 3상 모터 배선과 완벽하게 호환됩니다.

애플리케이션

소형 선반, 밀링 머신, 드릴링 머신, 공기 압축기용 3상 모터를 구동하여 가정 작업장이나 개인 수리점에서 전문화를 달성합니다.
고품질 AC 주파수 변환기 VFD 3상-단상은 깊은 우물 펌프, 관개 펌프, 공급 혼합기 및 환기 팬의 전원 공급에 사용되어 3상 전기를 농지 및 목초지에 연결하기 어려운 문제를 해결합니다.
에너지 절약 개조 또는 장비 교체를 위한 중앙 에어컨, 대형 케이터링 배기 팬, 호텔 세탁 장비용 소형 실외기의 3상 모터를 구동합니다.
AC 주파수 변환기 VFD 3상-단상은 이동 검사 스테이션 및 전시 시연 장비의 3상 모터에 유연한 전원 공급 장치를 제공합니다.

G1.5KW 기술 데이터
