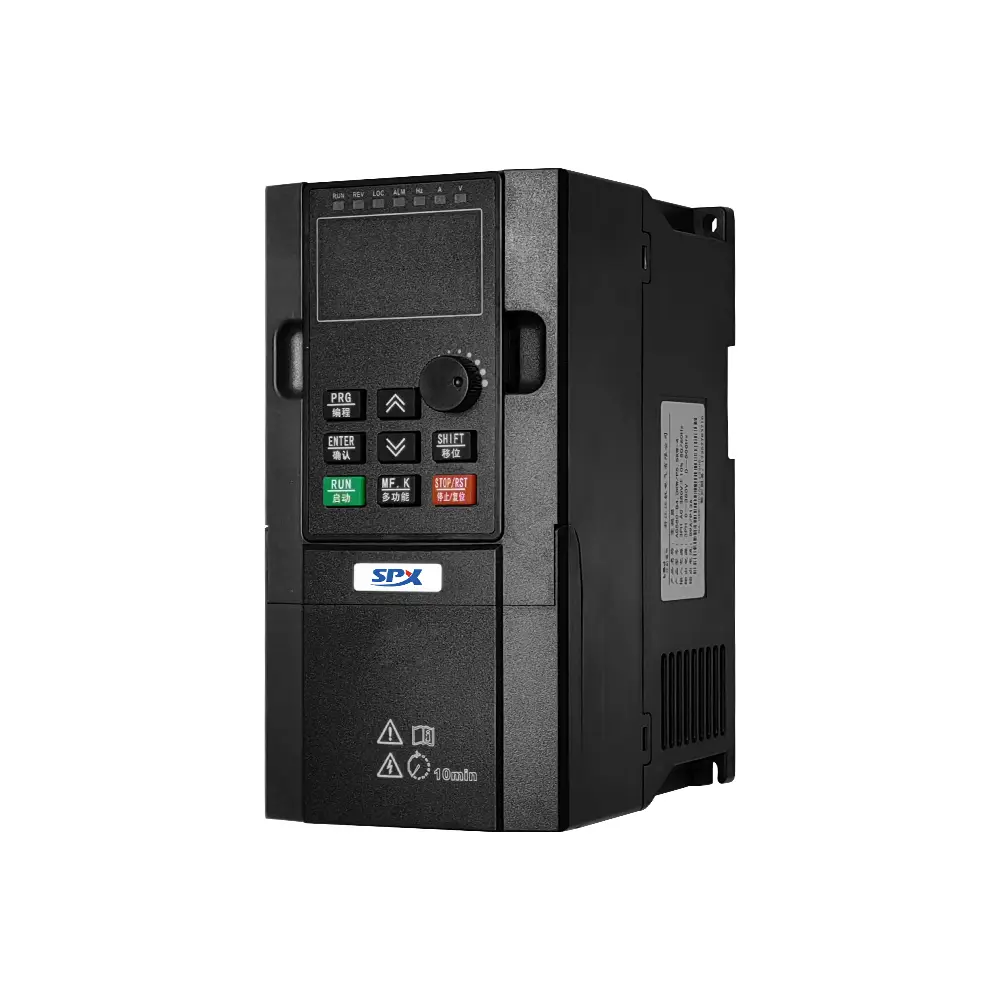

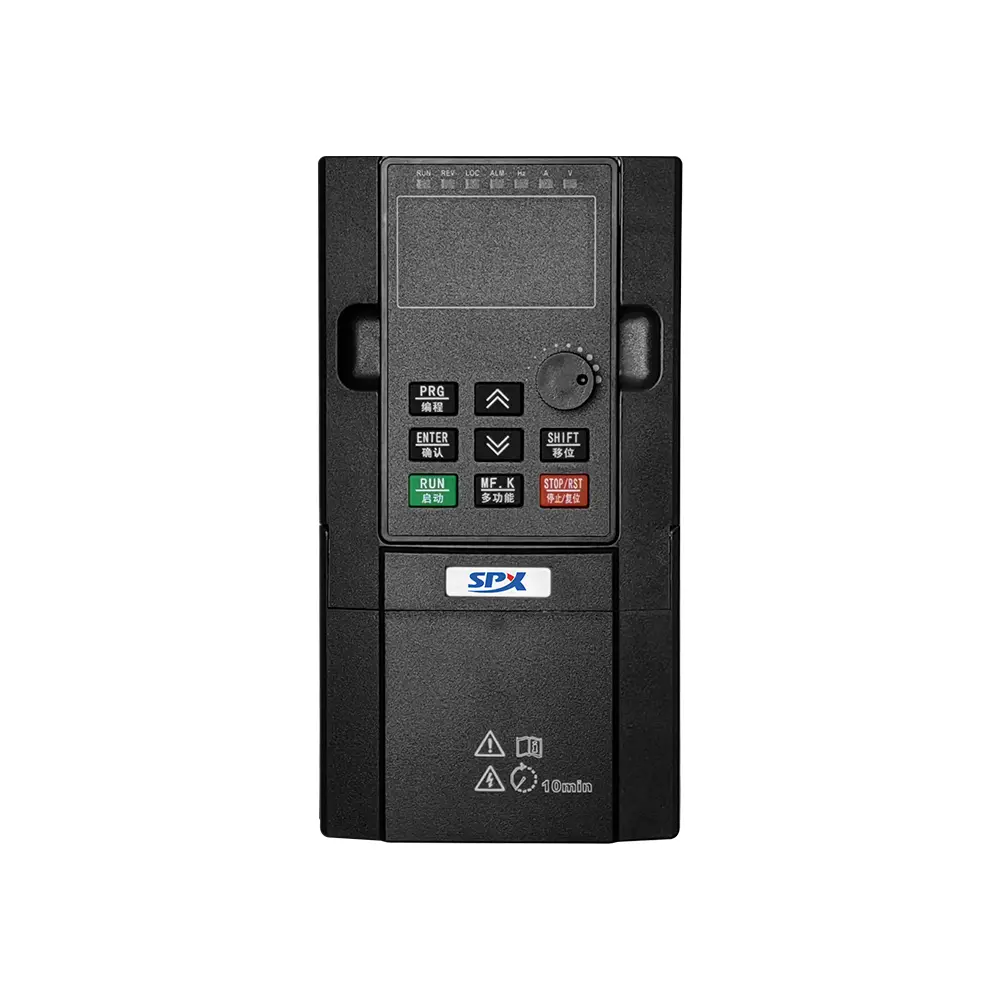

AC 주파수 변환기 220v - 380v

전 세계의 많은 작업장, 농장 또는 오래된 건물에서는 220V 전압이 일반적인 전원 공급 장치 표준인 반면, 효율적이고 안정적인 다수의 3상 산업용 모터에는 380V 전원 공급 장치가 필요합니다. 기존의 부피가 크고 비효율적인 승압 변압기 방식은 전압만 변경할 수 있고 모터를 제어할 수 없습니다. SPX 공장의 CE 인증 AC 주파수 변환기 220v-380v는 이러한 기술적 교착상태를 완전히 깨뜨렸습니다. 이는 전압 변환, 가변 주파수 속도 조절 및 지능형 제어를 통합한 "전력 재구성 센터"로, 220V 전력망을 기반으로 모터를 교체하지 않고도 표준 3상 모터의 성능 잠재력을 최대한 발휘하고 현대 속도 조절 기술이 제공하는 모든 이점을 누릴 수 있습니다.

특징:

맞춤형 AC 주파수 변환기 220v~380v는 먼저 입력 220V AC 전원을 DC로 정류한 후 마이크로프로세서에 의해 제어됩니다. 고급 IGBT 인버터 모듈을 통해 순수하고 안정적인 3상 0~380V, 주파수 조정 가능한 사인파 AC 전원을 합성합니다. 이는 전압의 증가일 뿐만 아니라 전력 품질과 형태의 지능적인 재구성이기도 합니다.

재고를 직접 구동하거나 시장에서 가장 인기 있는 표준 380V 3상 비동기 모터를 사용하면 모터 자산에 대한 기존 투자를 보호하고 저전압에 적응하기 위해 특수 모터 모델을 구입하는 데 드는 비용과 부족함을 피할 수 있습니다.

모터가 직접 시동될 때(시동 전류가 정격 값의 5-7배에 도달할 수 있음) 220V 전력망에 미치는 심각한 영향을 철저히 제거하고 트립을 방지하며 변속기 메커니즘의 기계적 응력을 크게 줄입니다. 내장된 포괄적인 전자 보호 기능(과전류, 과부하, 과전압, 과열 등)은 모터에 대한 이중 보호 기능을 제공합니다.

모터 속도의 지속적이고 부드러운 조정을 실현합니다. 워터 펌프 및 팬의 경우 AC 주파수 변환기 220v~380v는 실제 필요에 따라 유량과 공기량을 조정하여 비효율적인 밸브와 배플을 교체하여 상당한 에너지 절감(보통 최대 25% -50%)을 달성할 수 있습니다. 공작기계 및 컨베이어 벨트의 경우 처리 속도와 생산 주기를 최적화할 수 있습니다.

기술 경로 및 핵심 기능

작동 원리: 220V AC 입력 → 정류 및 필터링(안정적인 DC 버스 형성) → 마이크로프로세서는 설정에 따라 PWM 제어 신호를 출력합니다. → IGBT 인버터 브리지는 DC를 3상 가변 주파수 및 가변 전압 AC 전원으로 반전시키고 → 380V 모터로 출력합니다.

주요 사양:

입력 전원 공급 장치: 단상 220V 또는 3상 220V(특정 모델에 따라 다름)와 호환되며 강력한 적응성이 있습니다.
출력 전압: 3상 0-380V(라인 전압)는 0 정격 주파수(예: 50Hz/60Hz)에 해당합니다.
제어 코어: V/F 제어 또는 개방 루프 벡터 제어를 사용하여 저속에서도 충분한 전력으로 넓은 주파수 범위에 걸쳐 안정적인 토크 출력을 보장합니다.
전력 범위: 일반적으로 0.75kW ~ 22kW를 포괄하며 중소 규모 장비부터 일부 중형 기계까지의 전력 요구 사항을 충족합니다.

애플리케이션

수출 제조업체는 전원 공급용 모터를 수정할 필요 없이 220V 전력망만 있는 시장(예: 미주 및 아시아의 일부 국가)에서 작동할 수 있도록 380V 지역(예: 중국 및 유럽)용 장비를 설계합니다.
노후공장, 창고, 연구실 등의 CNC공작기계, 믹서, 유압펌프 등 새롭게 추가된 표준 장비에 220V 3상 또는 단상 인입선만으로 전원을 공급할 수 있습니다.
외딴 지역의 깊은 우물 펌프, 관개 시스템 및 곡물 처리 기계에 전력을 제공하기 위해 AC 주파수 변환기 220v~380v는 기존 저전압 송전선을 활용하여 고전력 장비를 구동합니다.
중앙 공조 냉각 펌프와 380V 모터를 이용한 상가 환기 시스템은 주파수 변환 에너지 절약형 혁신을 진행합니다. 그러나 현장 주 전원 공급 장치가 220V에 불과한 경우 이 솔루션은 원래 모터를 직접 활용할 수 있습니다.

G1.5KW 기술 데이터
