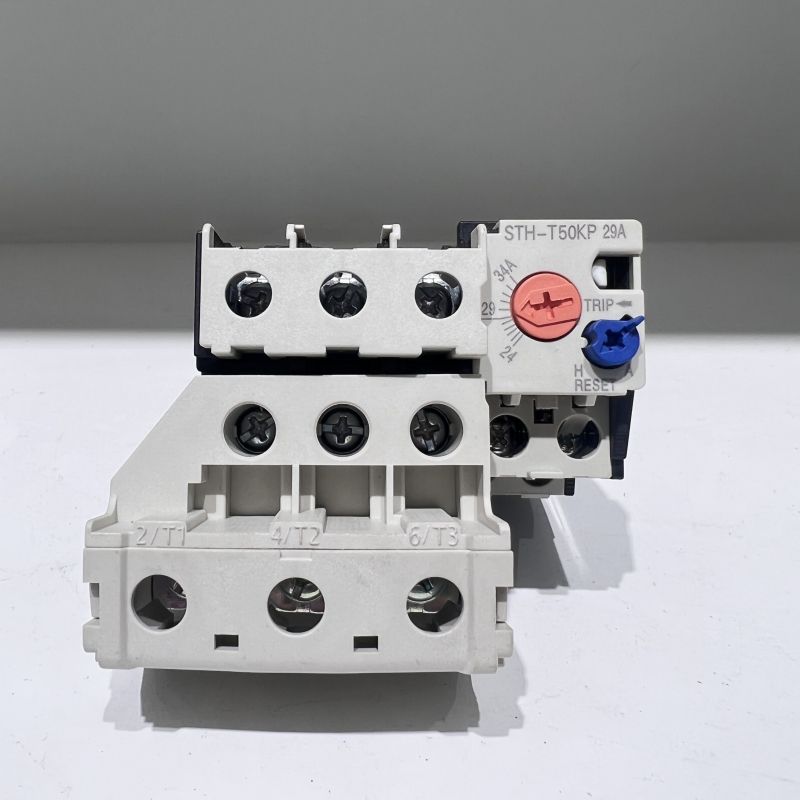

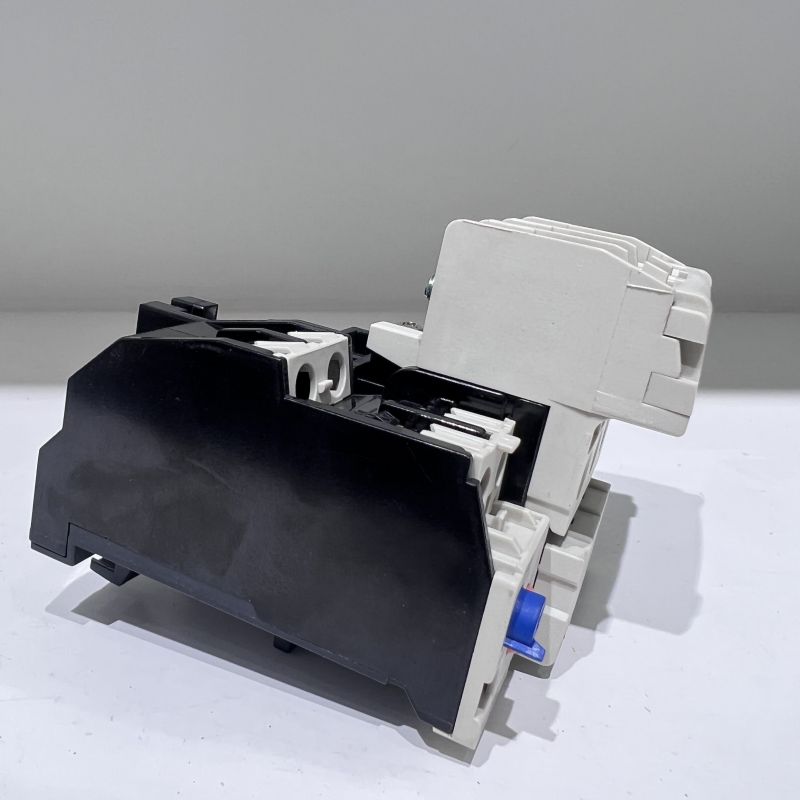

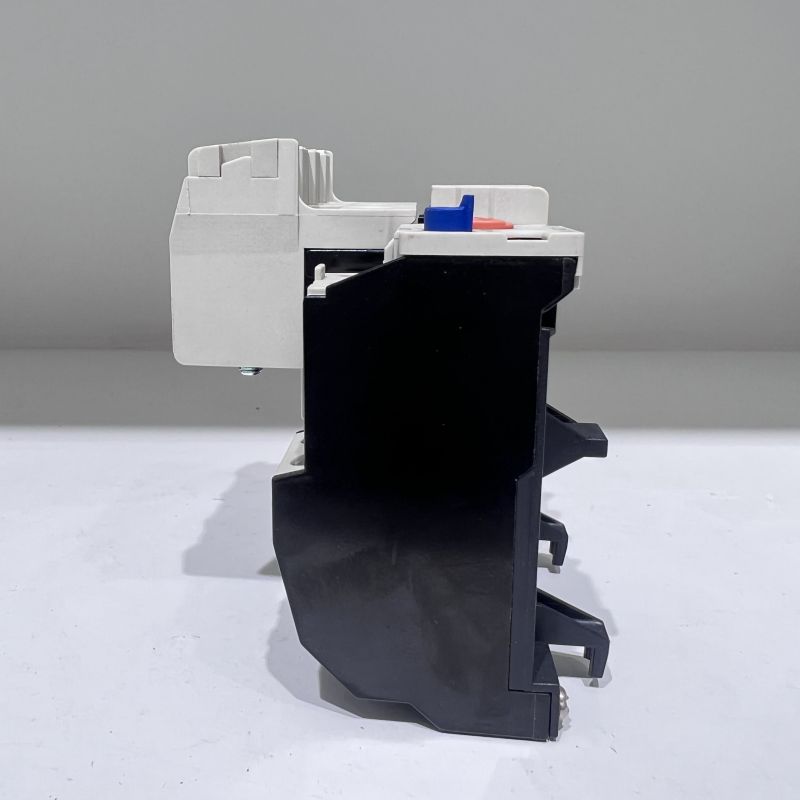

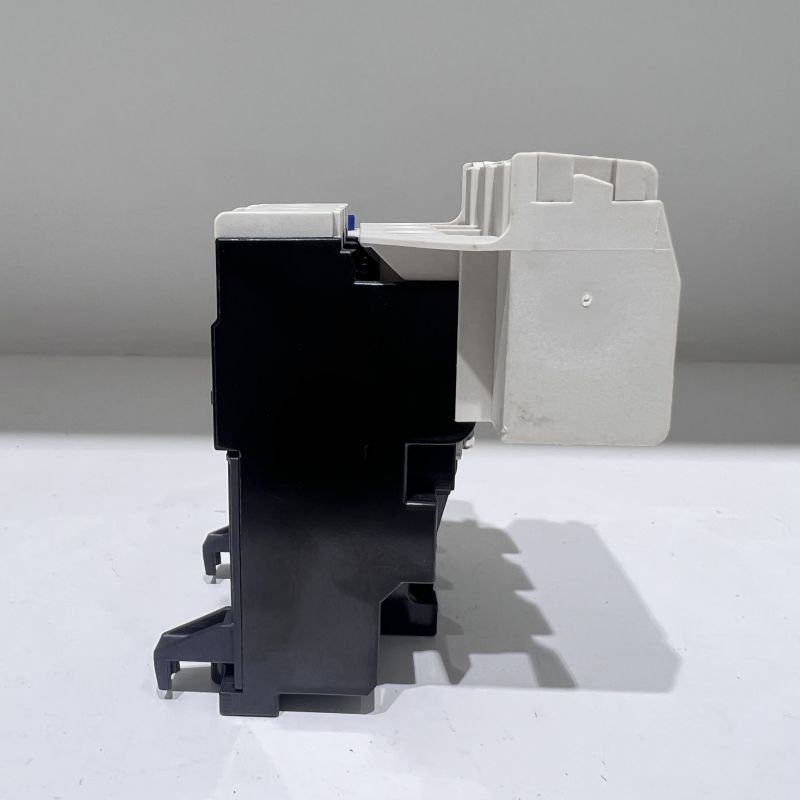

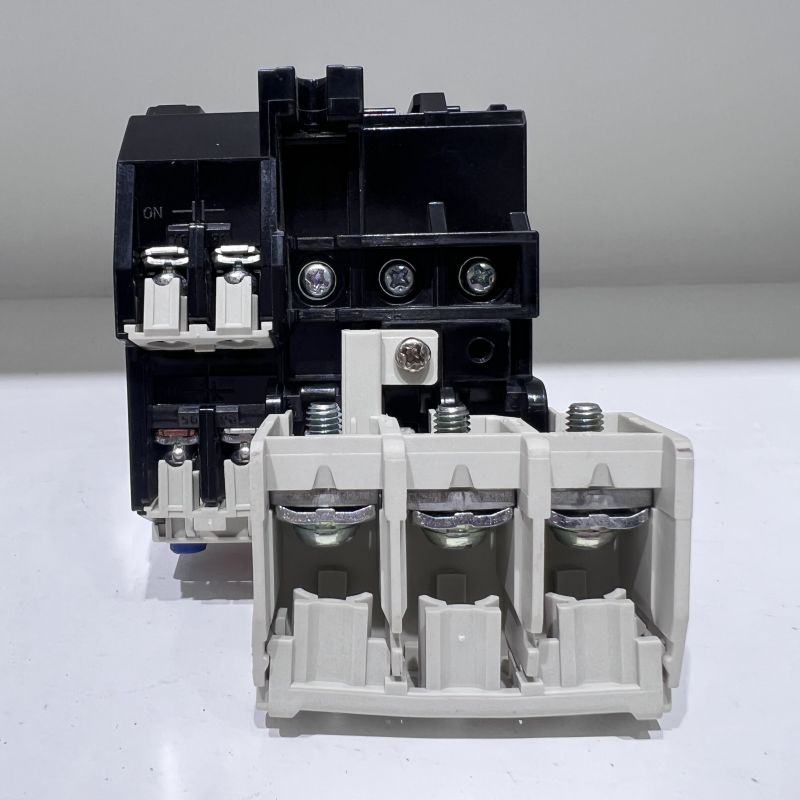

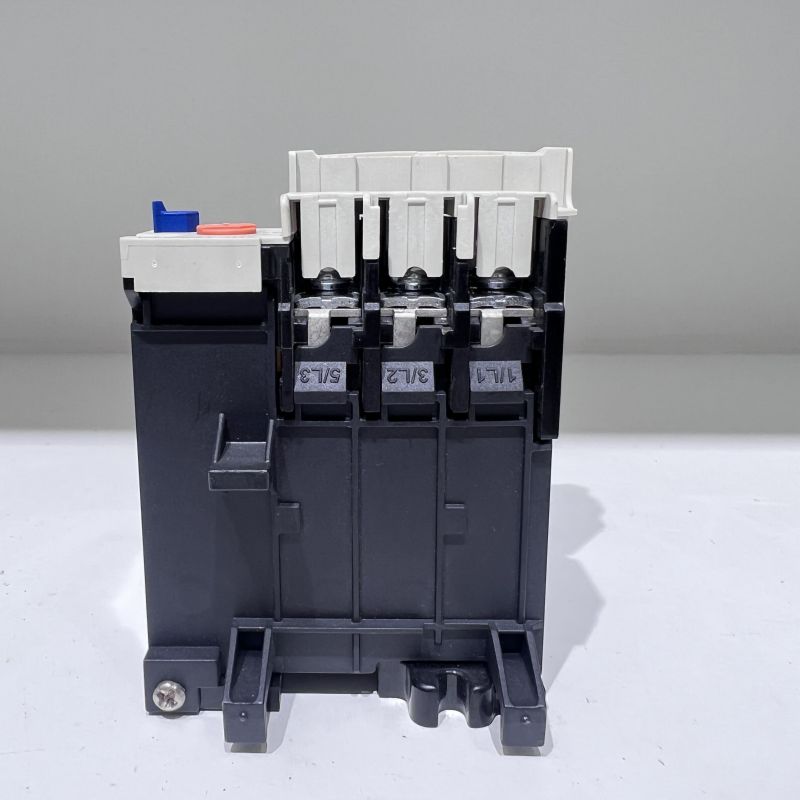

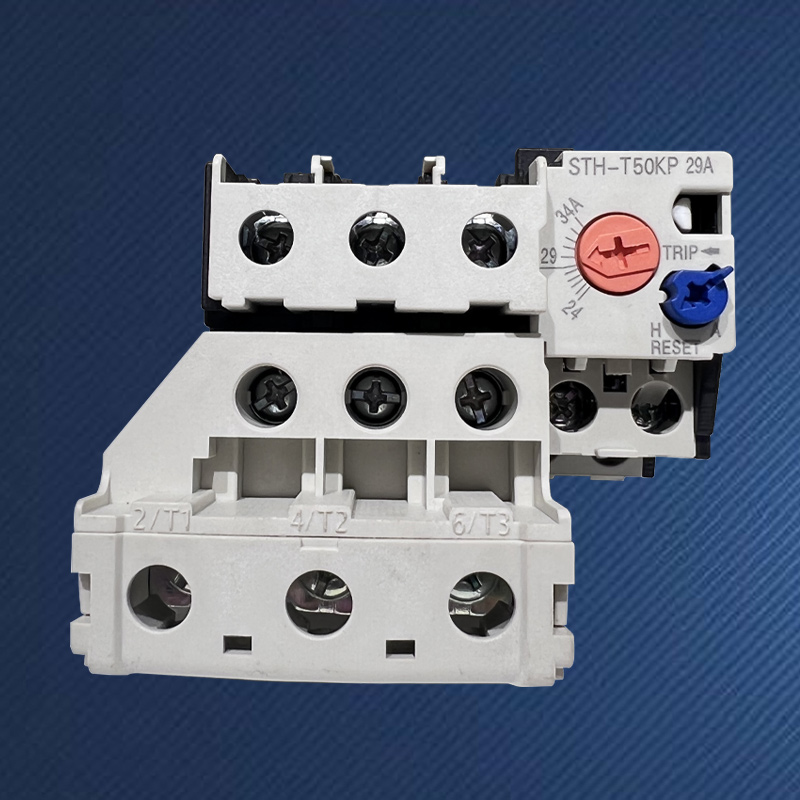

TH-T50KP 모터보호용 열동계전기

Model:STH-T50KP

SPX 공장의 모터 보호용 고품질 TH-T50KP 열 계전기는 중국에서 제조되었으며 중대형 3상 비동기 모터용으로 특별히 설계된 고성능 조정 가능한 보호 장치입니다. 정밀한 연속 전류 튜닝, 향상된 위상 오류 보호 메커니즘 및 탁월한 환경 내성을 통해 더 넓은 전류 프레임워크(T50 시리즈) 내에서 모터에 대한 맞춤형 및 안정적인 역시간 과부하 보호 기능을 제공합니다. 핵심 가치는 복잡한 작업 조건, 고부하 적용 및 열악한 환경에서 모터 보호의 정확한 매칭과 안정적인 작동 문제를 해결하는 데 있습니다. 유연성, 신뢰성 및 전문성의 균형을 유지하는 산업용 모터 보호 시스템의 중추입니다.

문의 보내기

제품 설명

생산 라인의 핵심, 대형 팬 또는 견고한 펌핑 스테이션을 구동하는 3상 모터의 경우 범용 보호 설정이 부족한 경우가 많습니다. 모터 보호용 SPX 고품질 TH-T50KP 열 계전기는 이러한 문제를 해결하기 위해 설계된 전문가 수준의 보호 센터입니다. 고정된 사양의 보호 사고방식에서 벗어나 광범위하고 세밀하게 조정 가능한 보호 플랫폼을 제공합니다. 엔지니어는 정밀 기기를 교정하는 것처럼 고유한 "지문"(정격 전류, 시동 특성, 환경 조건)을 기반으로 각 모터에 대해 가장 개인화된 보호 매개변수를 설정할 수 있습니다. 이 설계 개념은 중형 이상의 모터를 보호할 때 수동형 "오류 응답기"에서 활성 "작동 어댑터"로 변환합니다.
모터 보호용 TH-T50KP 열 계전기는 T50 프레임워크를 기반으로 하며 조정 가능한 전류 범위는 더 넓은 범위의 중전류 및 고전류 세그먼트를 포괄하므로 사용자는 모터 명판 전류에 따라 넓은 범위 내에서 지속적이고 정확하게 설정할 수 있습니다(예: 열 요소 교체 또는 손잡이 조정). 높은 비용 효율성과 "하나의 기계, 다중 용도"의 유연한 구성을 달성합니다.
중형 모터의 결상 작동으로 인한 더 큰 피해에 대응하여 모터 보호용 TH-T50KP 열 계전기는 내부적으로 최적화된 차동 증폭 메커니즘을 채택합니다. 이는 3상 전류 불균형에 매우 민감하고 트리핑 응답을 크게 가속화하여 모터에 대한 더 빠른 결상 보호를 제공합니다.
고성능 온도 보상 바이메탈 스트립이 내장되어 보호 특성에 대한 환경 온도 변화의 영향을 효과적으로 상쇄할 수 있으므로 추운 실외 또는 고온 작업장 환경에 관계없이 보호 동작 곡선이 안정적이고 일관되게 유지되어 계절별 오작동이나 이동 거부를 방지할 수 있습니다.
크고 눈에 띄는 수동 재설정 버튼/손잡이, 트립 표시 표시 및 동작 관찰 창을 갖추고 있어 복잡한 분배 캐비닛에서도 작동 상태를 빠르게 식별할 수 있습니다.
일반적으로 여러 개의 독립적인 상시 개방 및 상시 폐쇄 보조 접점이 제공됩니다. 회로 차단 제어 외에도 결함 신호 및 작동 상태를 PLC 또는 원격 모니터링 시스템에 원활하게 통합하여 보호 및 모니터링을 통합할 수 있습니다.

애플리케이션

대형 워터 펌프, 팬, 공기 압축기 및 컨베이어 구동 모터에 대한 과부하 및 결상 보호.
믹서, 파쇄기, 압출기 등 부하 기동이 크거나 부하 변동이 큰 장비.
TH-T50KP 모터 보호용 열 계전기는 수처리 펌프장, 냉각탑 팬 및 대형 HVAC 시스템 호스트의 모터 보호로 사용됩니다.

STH-T50 열 계전기는 S-M20/25 AC 접촉기에 적합합니다.

프레임(A)	STH-T18(TH-T18)		STH-T25(TH-T25)				STH-T50(TH-T50)
Suitabie AC 접촉기	S-M10/12		S-M20/25				S-M35/50
보조 접점 구조	수동 또는 자동 복귀
범위 선택 조정(A)	선택(A)	범위 조정(A)	선택(A)		범위 조정(A)		선택(A)	범위 조정(A)
	0.24A	0.2~0.32	1.3A		1~1.6		29	24~34
	0.35A	0.28~0.42	1.7A		1.4~2.0		35	30~40
	0.5A	0.4~0.6	2.1A		1.7~2.5		42	34~50
	0.7A	0.55~0.85	2.5A		2~3
	0.9A	0.7~1.1	3.6A		2.8~4.4
	1.3A	1~1.6	5A		4~6
	1.7A	1.4~2.0	6.6A		5.2~8
	2.1A	1.7~2.5	9A		7~11
	2.5A	2~3	11A		9~13
	3.6A	2.8~4.4	15A		12~18
	5A	4~6	19A		16~22
	6.6A	5.2~8	22A		18~26
	9A	7~11	29A		24~34
	11A	9~13	35A		30~40
보조 접점 구조	1a1b(1NO+1NC)
개요 및 설치 치수



	유형		L	W	H	ΦD
	TH-T25		63	51	81	4.5
