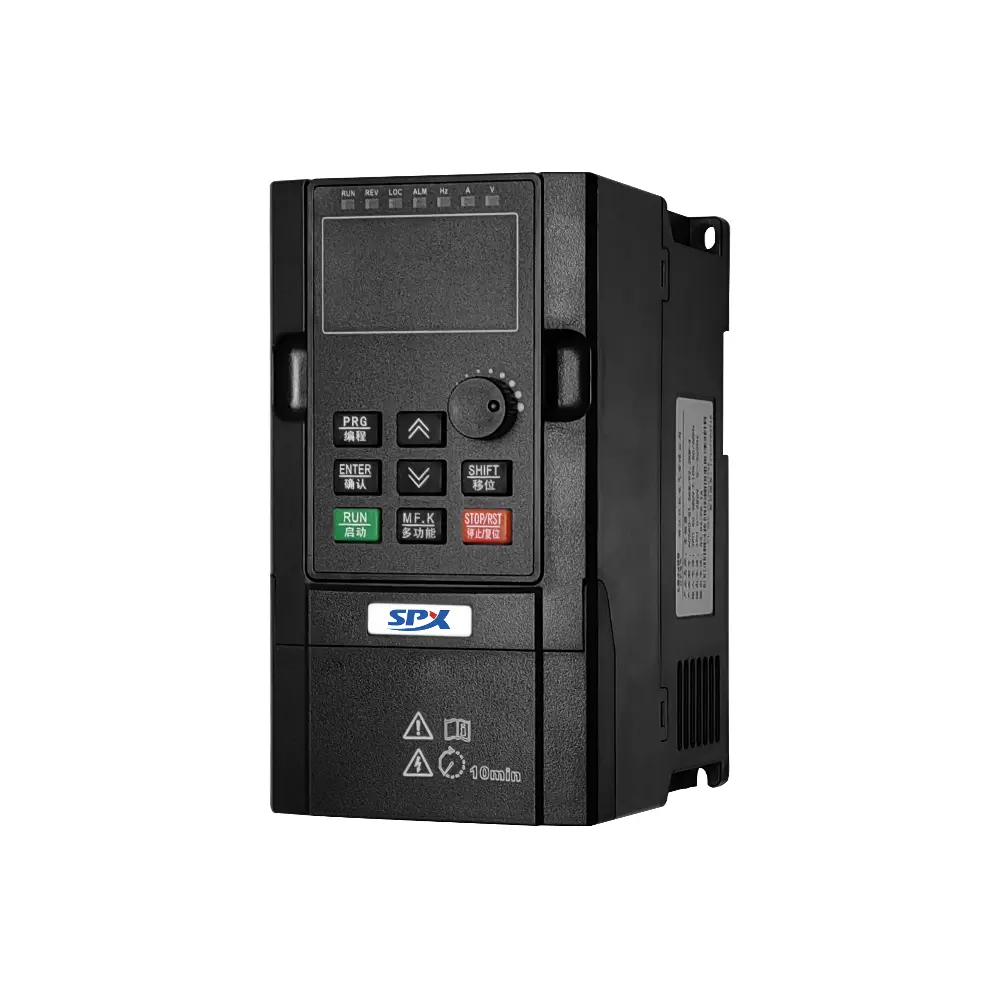

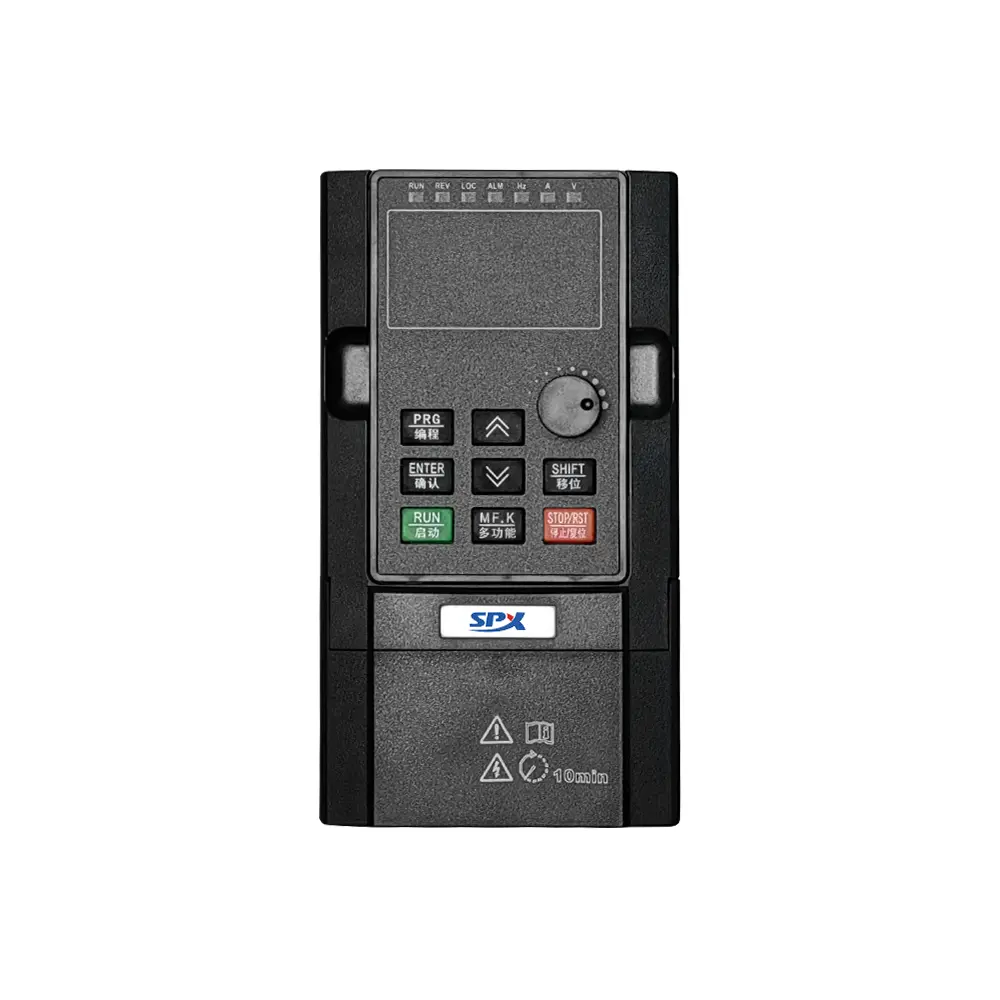

DC VFD 주파수 변환기

SPX 맞춤형 DC VFD 주파수 변환기는 주파수 변환기 프런트 엔드의 기존 정류기 장치를 버리고 DC 버스와 직접 통신하여 안정적인 DC 전력을 모터에 필요한 조정 가능한 AC 전력으로 한 단계로 효율적으로 변환합니다. 에너지 구조가 분산 및 직류로 발전하는 시대에, 광전지 어레이, 배터리 에너지 저장 장치, 연료 전지 등에서 생성된 기본 직류는 AC 부하를 공급할 때 여러 번의 비효율적인 "AC-DC-AC" 변환을 거쳐야 하는 경우가 많습니다. 이는 구성 요소의 단순화일 뿐만 아니라 시스템 에너지 효율성의 도약과 아키텍처 혁신이기도 합니다.

기존 주파수 변환기의 입력 정류 및 역률 보정 회로를 제거함으로써 에너지 변환 프로세스가 감소하고 시스템의 전체 효율이 일반적으로 2% -5% 향상됩니다. 특히 장점이 더 분명한 부분 부하에서 더욱 그렇습니다.

동일한 전력 수준에서 동일한 사양의 AC 입력 주파수 변환기보다 일반적으로 부피와 무게가 더 작은 단순화된 토폴로지 구조입니다. 도매 DC VFD 주파수 변환기는 공간이 제한된 DC 캐비닛에 통합 설치하는 데 더 도움이 됩니다.

200-400Vdc, 500-800VDC 등과 같은 일반적인 DC 전압 레벨에 적응하도록 설계되었으며 광전지 스트링, 배터리 팩 또는 DC 분배 버스바에 직접 연결할 수 있습니다.

모터가 발전 상태에 있을 때(무거운 물체가 내려지거나 장비가 긴급하게 정지하는 경우 등) 회생된 에너지를 다른 부하에서 사용하거나 배터리에 저장하기 위해 DC 버스로 효율적으로 피드백하여 DC 네트워크에서 내부 순환과 에너지 활용을 극대화할 수 있습니다.

DC 버스에서 전원을 공급받기 때문에 고품질 DC VFD 주파수 변환기는 AC 전력망의 전압 변동, 주파수 깜박임 또는 고조파 오염의 영향을 받지 않고 작동하여 모터에 매우 순수하고 안정적인 전력을 제공하므로 전력 품질에 대한 요구 사항이 매우 높은 정밀 장비에 특히 적합합니다.

DC 마이크로그리드에서는 업스트림 DC 회로 차단기 및 퓨즈를 선택적으로 보호하고 협력하기가 더 쉬워 시스템 보호 아키텍처가 단순화됩니다.

핵심 토폴로지:

DC 입력 양극 및 음극 버스바 → DC 지원 커패시터 → 지능형 인버터 장치(IGBT/SiC 기반) → 모터에 대한 3상 AC 전원의 필터링된 출력. 기존 주파수 변환기와 비교: AC 입력 → 정류기 브리지 → DC 버스 커패시터 → 인버터 브리지 → 출력.

애플리케이션

태양광 DC 결합기 상자 또는 에너지 저장 배터리를 직접 연결하여 워터 펌프 및 팬과 같은 부하를 구동하고 효율적인 오프 그리드 또는 그리드 연결 시스템을 구축합니다.
DC VFD 주파수 변환기는 전기 자동차의 전기 구동 테스트 벤치에 사용되며 DC 전원 공급 장치를 사용하여 배터리 출력을 직접 시뮬레이션하여 모터 컨트롤러의 성능을 테스트합니다.
380V 이상의 DC 버스바를 사용하는 선박, 데이터센터, 반도체 공장에서 DC VFD 주파수 변환기는 다양한 보조 전력 장비(공기 압축기, 냉각 펌프)에 전력을 공급합니다.
광산 트럭 및 전기 공학 기계의 DC 전원 시스템에서는 유압 펌프, 팬 및 기타 장비가 구동됩니다.

G1.5KW 기술 데이터
